0048基于51单片机音乐喷泉设计原理图PCB设计

【前言】

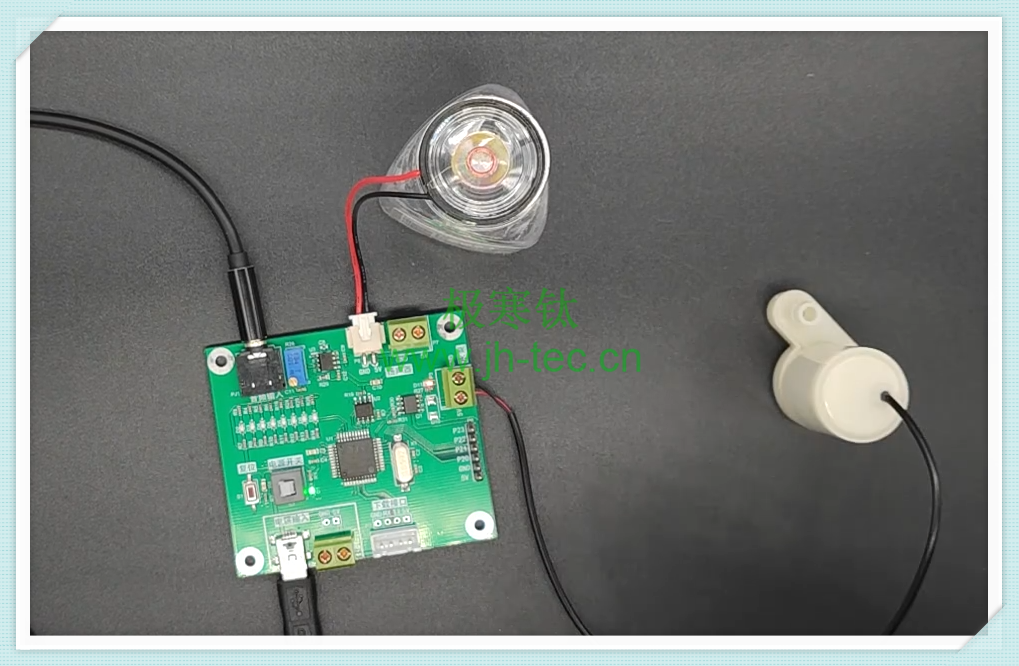

hello 大家好，今天给大家讲一讲基于51单片机音乐喷泉设计，大体功能简介如下：

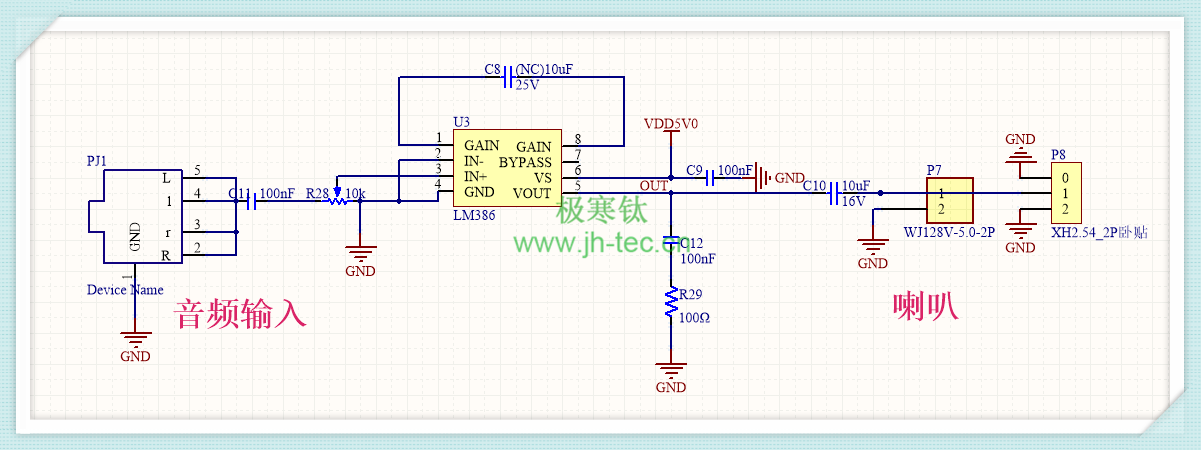

通过3.5mm的音频接头可播放电脑、手机、MP3里面的音乐；

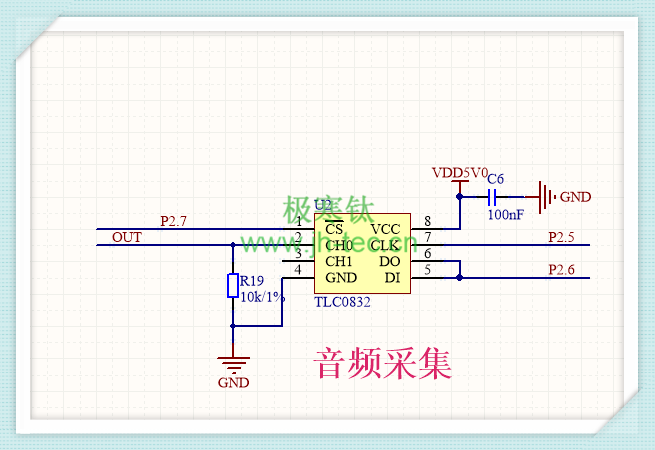

单片机经过ADC0832芯片实时采集音频信号，然后使用PWM脉冲宽度调制控制水柱的高低；

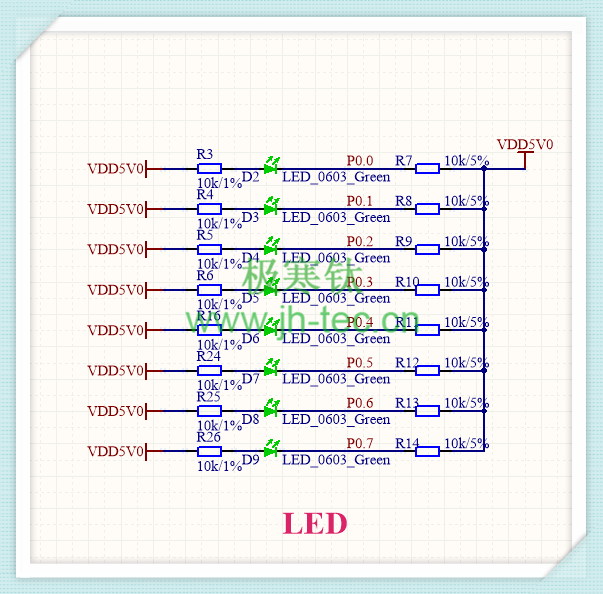

彩灯随着声音的幅度跳动。

【硬件电路设计】

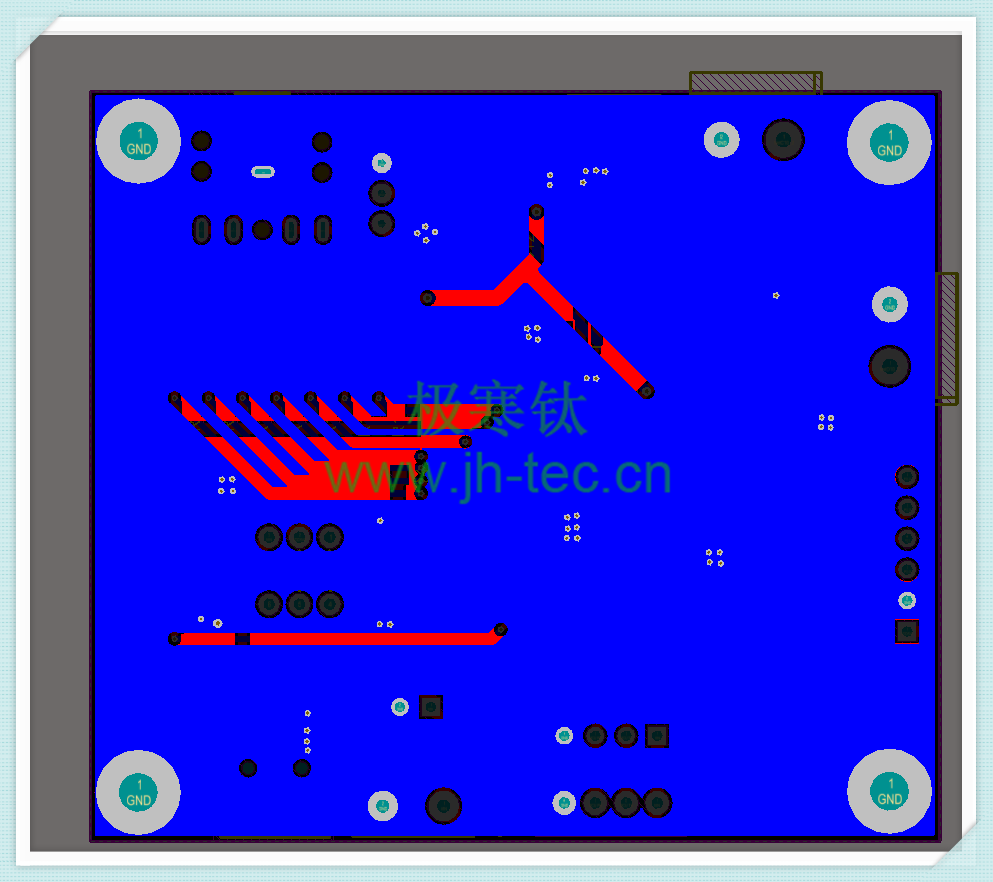

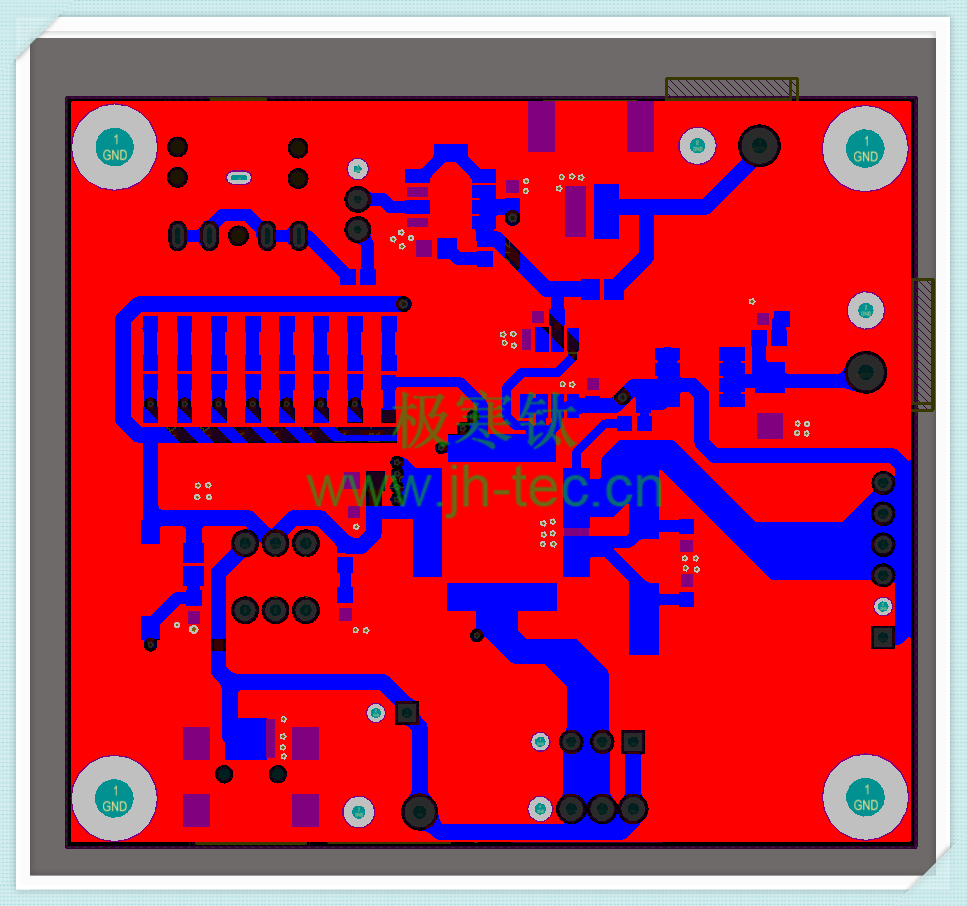

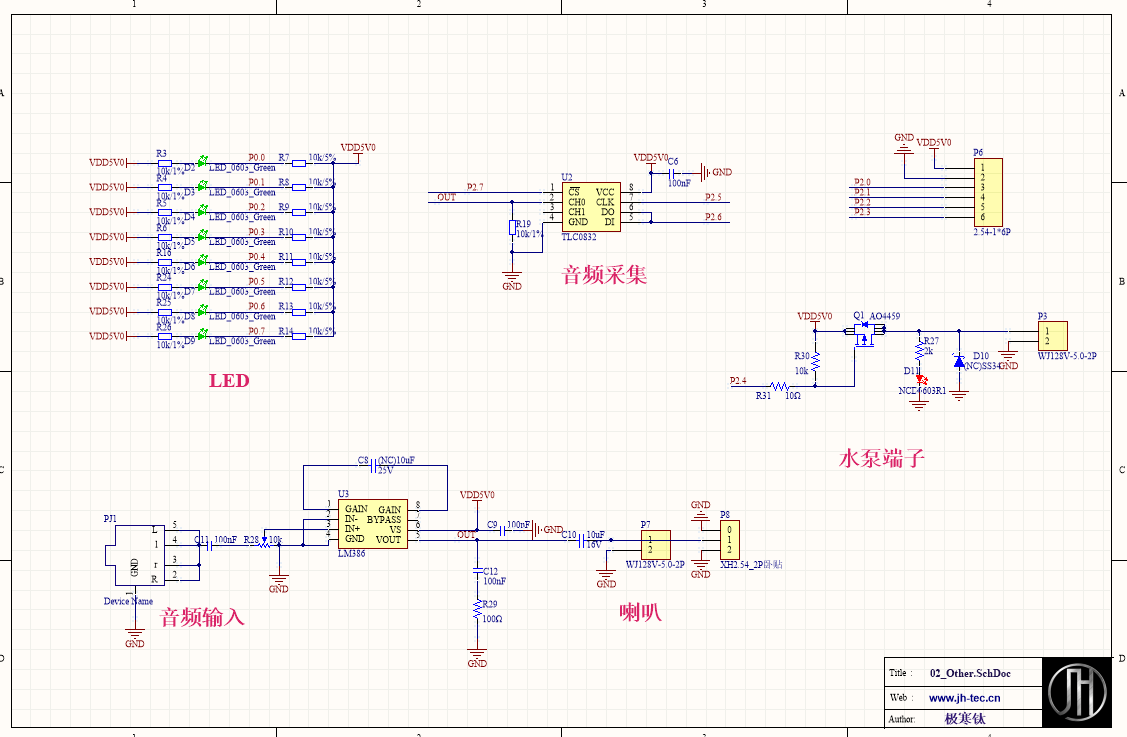

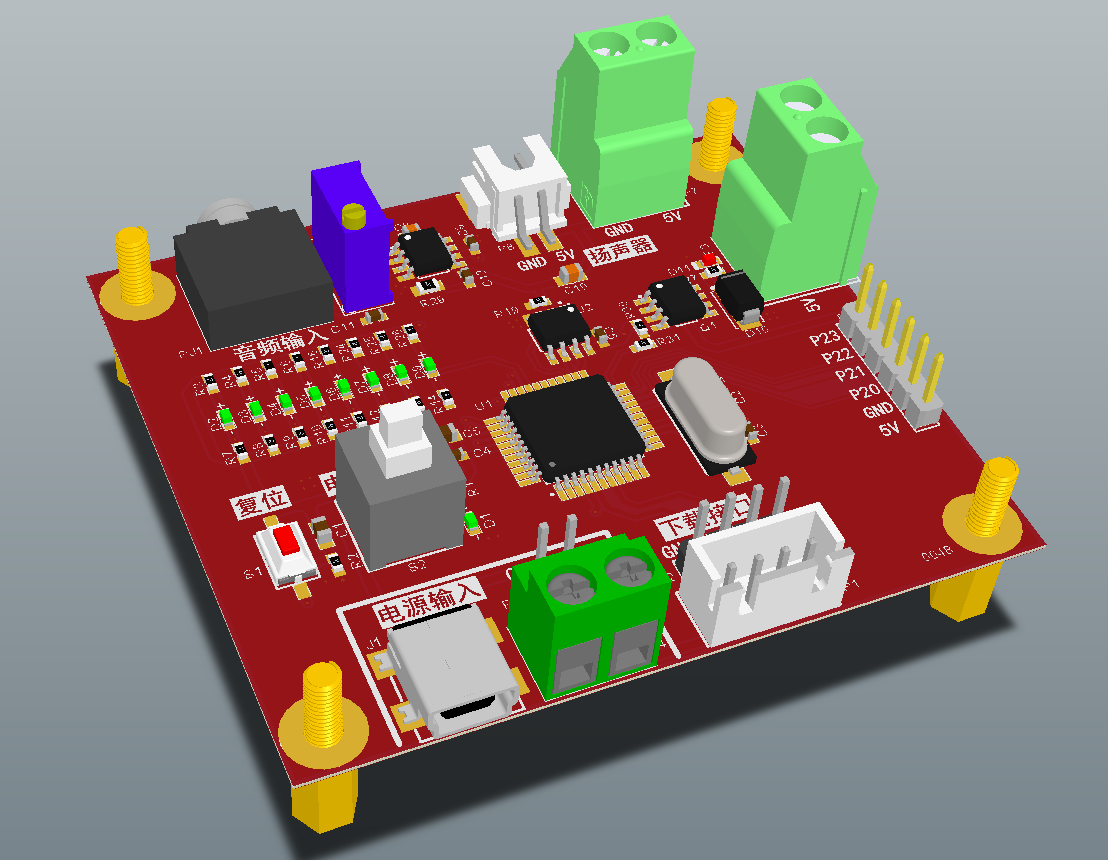

下面是该设计的整体原理图和PCB设计概览，原理图模块化分布，每部分都备注有对应的功能名称，便于阅读；PCB设计采用的3D封装的器件，主要是方便配合结构设计。

原理图PCB：

下面详细介绍一些设计注意点哈，抛砖引玉~

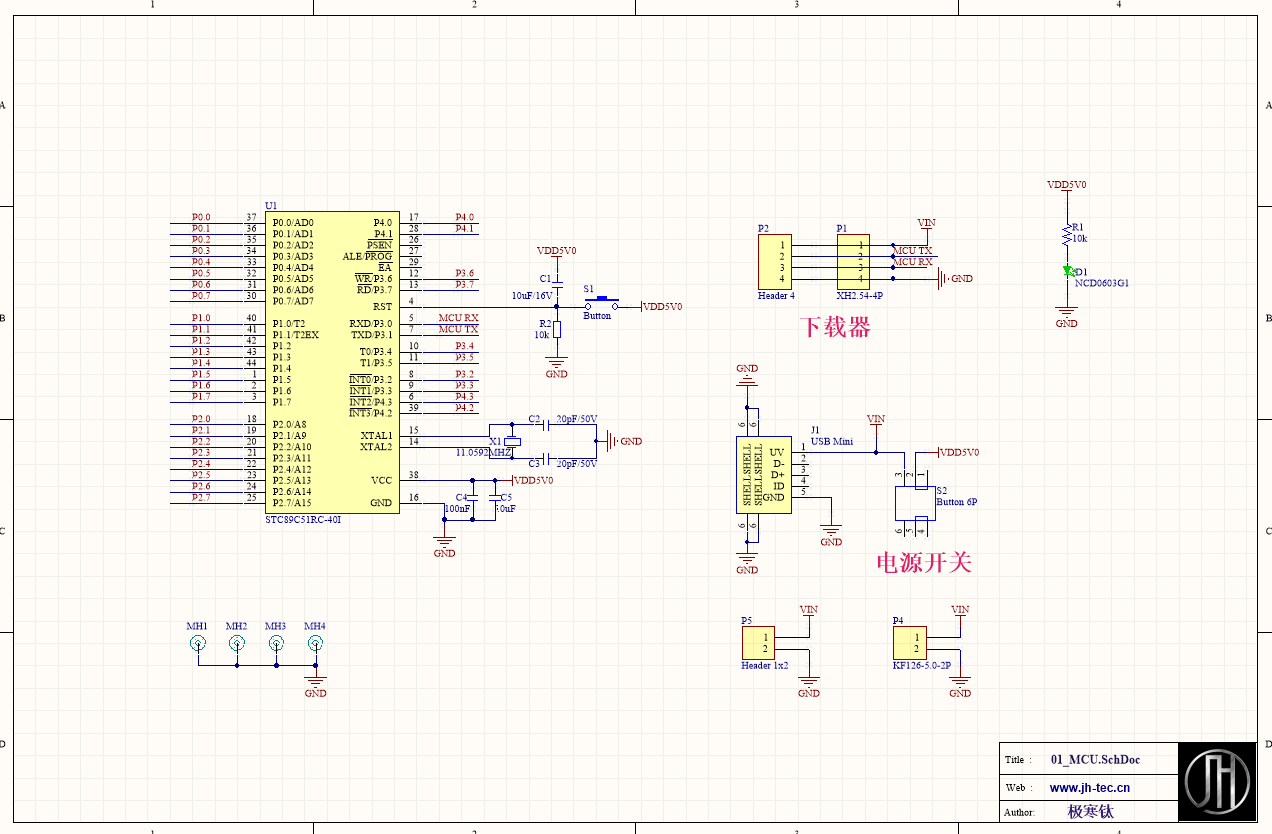

1、关于MCU 本设计采用的MCU为STC公司的STC89C52RC，该芯片使用经典的MCS-51内核，钛叔相信绝大多数的朋友都熟悉该芯片的基本使用，毕竟这算是入门的第一款单片机了。最小系统如下图所示，很简单，这里不赘述具体原理。另说一句，在我们调试MCU小系统的时候，如果工作异常，无论什么类型芯片，首先第一步就是检查芯片的供电电源是否正常，再之后检测晶振和复位，绝大多数的问题都是出在这三个地方，钛叔记得以前学生时代有一次调试51单片机就始终下不进去程序，电源正常，复位也正常，最后发现就是晶振的谐振电容错焊成了1000pf，导致晶振起振失败，诸如类似的问题都可能导致芯片启动失败，所以大家按照我上述的三个点出发去调试，就一定能够解决问题。

（下载接口钛叔这里采用的XH2.54，大家可以在钛叔的店铺采购下载器，通过XH2.54连接线可以直接相连，避免插错的情况）

2、关于电源 如下图所示，钛叔在设计电源接口的时候根据实际使用情况多方面考虑，设计了三种接口方式——排针、WJ128接线端子以及miniUSB，排针可以用在杜邦线供电的情况，接线端子可以用在电源裸线供电的情况（这两种情况供电根据板载丝印正确插入，切记别插反），miniUSB供电的方式比较推荐，可以避免插反烧坏板子情况，钛叔这里之所以采用miniUSB而不是microUSB，主要原因是由于microUSB体积比较小，在开放性板子上面容易多次拔插情况下给搞坏导致接触不良（所谓开放性板子就是无结构件固定的裸板），所以这里钛叔没有采用microUSB。

电源开关部分钛叔采用的是8.5x8.5的自锁开关，这里需要注意就是自锁开关的方向，有部分同学焊接反了导致按下时候为电源关断，弹上来是电源闭合。

钛叔在该设计板上习惯性放了三个MRK点，如果大家有需要量产的需求，且板子比较大不会涉及拼版的情况，就记得放，如果后面是需要拼版的话，可以在最终的大板上放MRK点。
