【前言】
hello 大家好,今天给大家讲一讲基于51的智能盆栽自动灌溉提醒控制系统,本次项目实现的功能是负责进行灌溉或提醒,系统主要功能包括:盆栽浇灌功能、土壤湿度检测功能、通风散热功能、数据存储功能,可实现多节点无线数据传送功能。
本次采用的LCD1602液晶用于显示功能界面,可显示湿度的上下限阈值,。
【硬件电路设计】
下面是该设计的整体原理图和PCB设计概览,原理图模块化分布,每部分都备注有对应的功能名称,便于阅读;PCB设计采用的3D封装的器件,主要是方便配合结构设计。

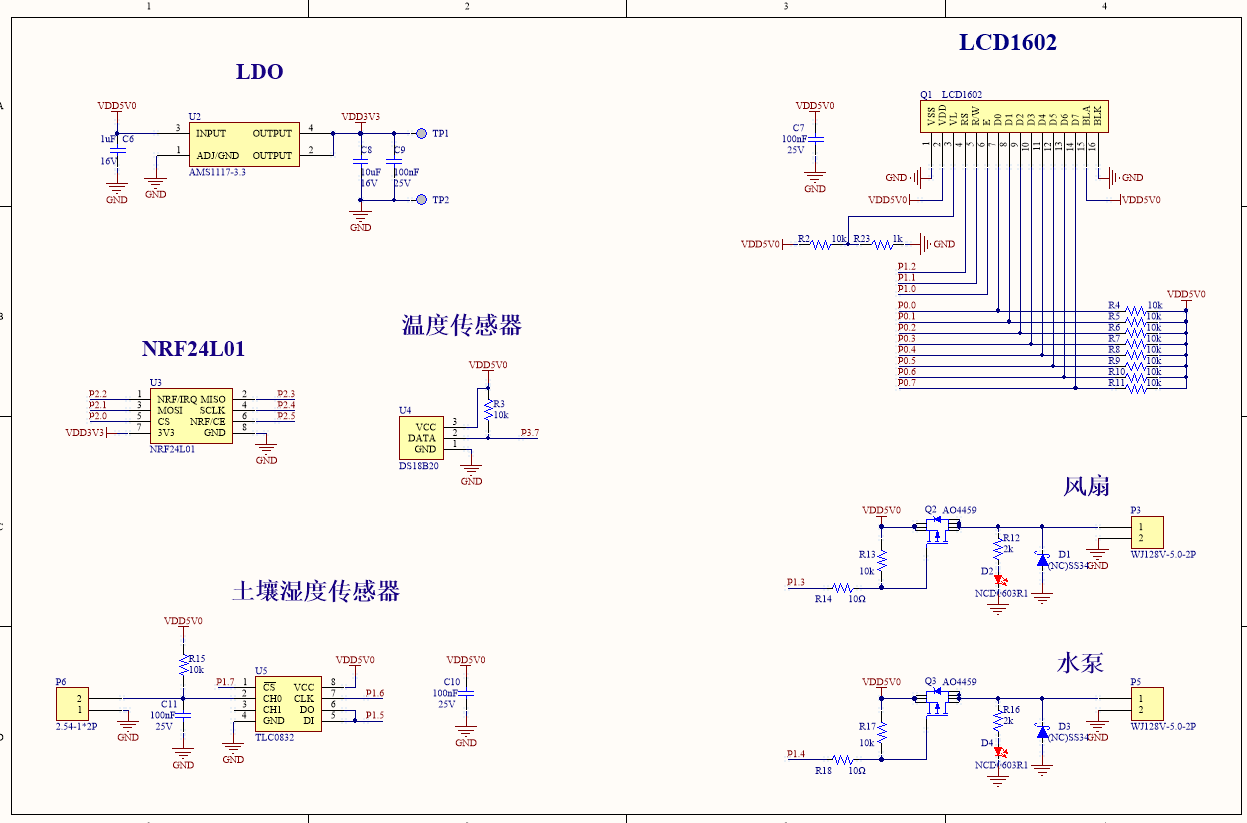

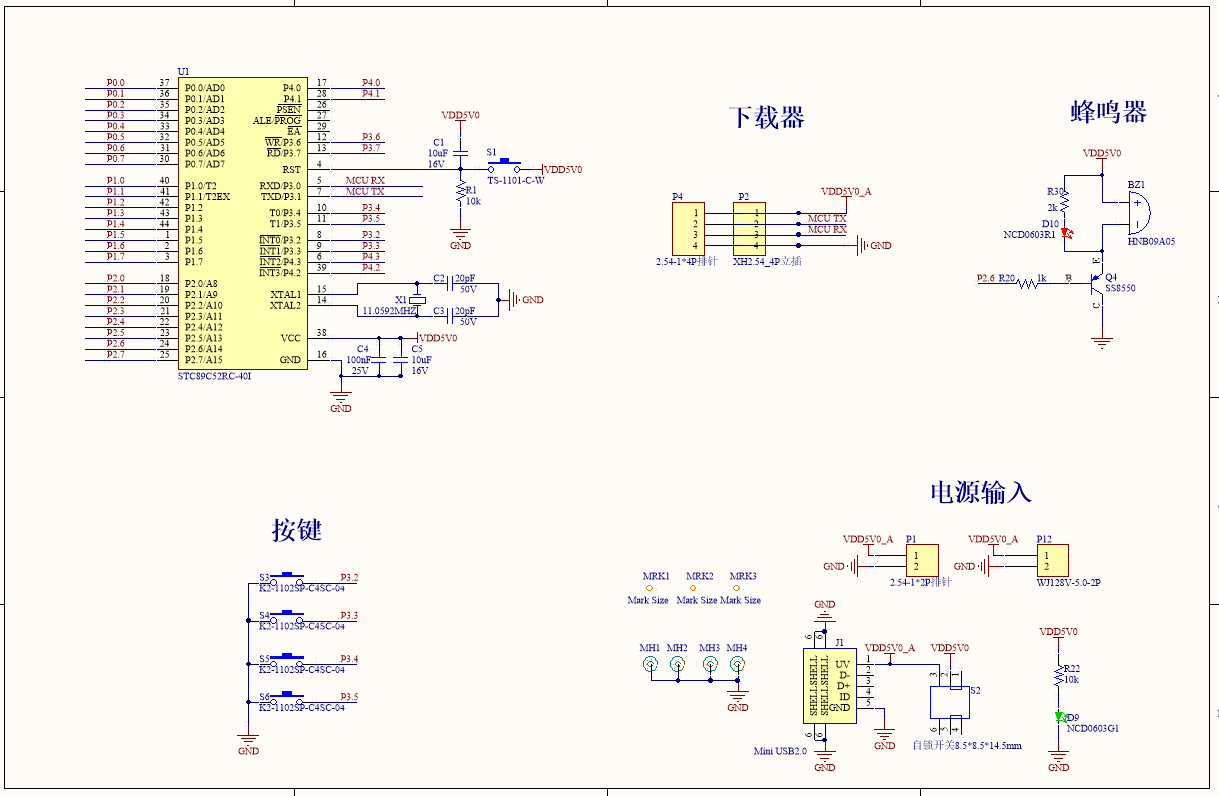

原理图:

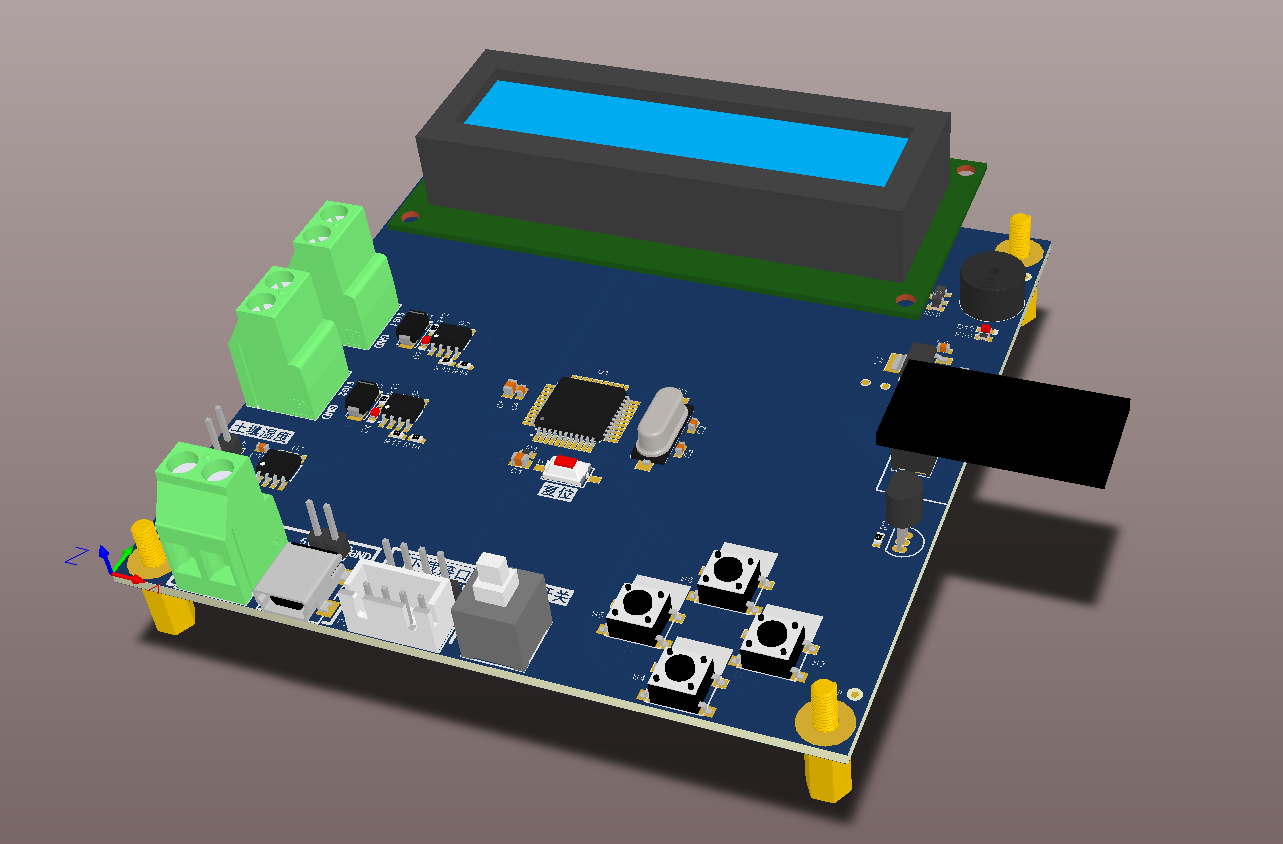

PCB:
下面详细介绍一些设计注意点哈,抛砖引玉~
1、关于MCU 本设计采用的MCU为STC公司的STC89C52RC,该芯片使用经典的MCS-51内核,钛叔相信绝大多数的朋友都熟悉该芯片的基本使用,毕竟这算是入门的第一款单片机了。最小系统如下图所示,很简单,这里不赘述具体原理。另说一句,在我们调试MCU小系统的时候,如果工作异常,无论什么类型芯片,首先第一步就是检查芯片的供电电源是否正常,再之后检测晶振和复位,绝大多数的问题都是出在这三个地方,钛叔记得以前学生时代有一次调试51单片机就始终下不进去程序,电源正常,复位也正常,最后发现就是晶振的谐振电容错焊成了1000pf,导致晶振起振失败,诸如类似的问题都可能导致芯片启动失败,所以大家按照我上述的三个点出发去调试,就一定能够解决问题。
(下载接口钛叔这里采用的XH2.54,大家可以在钛叔的店铺采购下载器,通过XH2.54连接线可以直接相连,避免插错的情况)
2、关于电源 如下图所示,钛叔在设计电源接口的时候根据实际使用情况多方面考虑,设计了三种接口方式——排针、WJ128接线端子以及miniUSB,排针可以用在杜邦线供电的情况,接线端子可以用在电源裸线供电的情况(这两种情况供电根据板载丝印正确插入,切记别插反),miniUSB供电的方式比较推荐,可以避免插反烧坏板子情况,钛叔这里之所以采用miniUSB而不是microUSB,主要原因是由于microUSB体积比较小,在开放性板子上面容易多次拔插情况下给搞坏导致接触不良(所谓开放性板子就是无结构件固定的裸板),所以这里钛叔没有采用microUSB。
电源开关部分钛叔采用的是8.5x8.5的自锁开关,这里需要注意就是自锁开关的方向,有部分同学焊接反了导致按下时候为电源关断,弹上来是电源闭合。
钛叔在该设计板上习惯性放了三个MRK点,如果大家有需要量产的需求,且板子比较大不会涉及拼版的情况,就记得放,如果后面是需要拼版的话,可以在最终的大板上放MRK点。

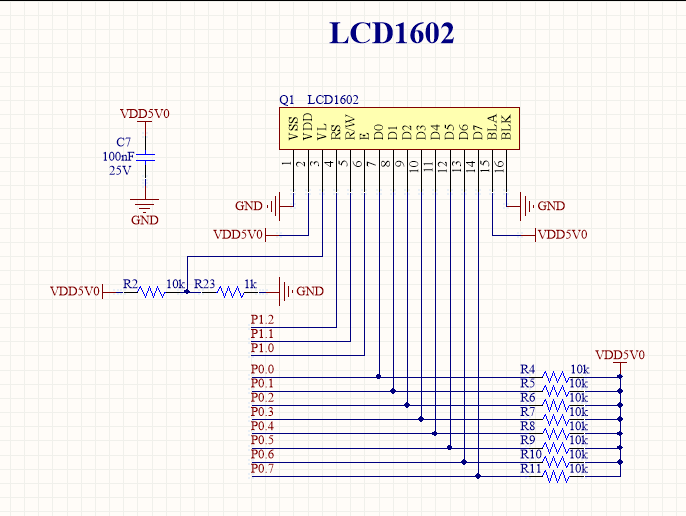

3、关于显示 该设计的显示部分钛叔采用的LCD1602,设计图如下图所示,这里需要注意如果用单片机的P0接口,记得加上拉电阻,这是该芯片决定的,不明白的朋友可以去看STC89C52RC数据手册哈;另外,LCD1602的R/W引脚,大多数的情况下直接接地保持写操作就行,如果是一些项目需要读操作的话,就需要把该引脚接入单片机(比如基于51单片机的示波器或者贪吃蛇这种项目);VL引脚是调试对比度的,如果事先不知道这个分压参数,用的是电位器的话,很可能第一次使用时候分压不合适导致显示屏亮的但没有东西,就误以为是自己程序的问题,这个问题钛叔以前也犯过,捣鼓了半天才发现是对比度没有调好,其实程序早已经再运行,如果大家是在某宝上买的液晶屏,大多数都是满足下边的分压参数,大家可以参考参考哈。

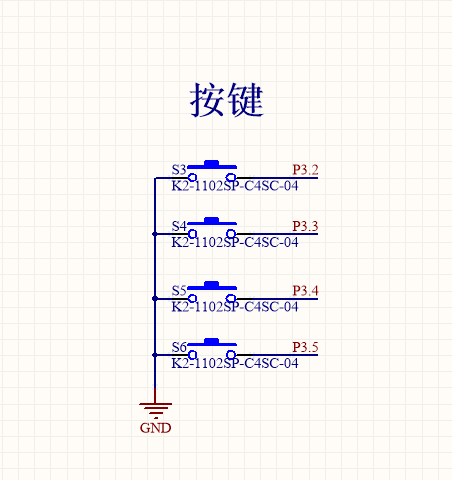

4、关于按键和报警 该项目设计了四个功能按键,分别是切换、设置、加以及减,按键的型号钛叔采用的是贴片的6*6轻触按键,这里需要提醒大家的是,如果大家采用的回流焊机子,一定要注意购买耐高温的元器件,一般如果用编带的按键基本能过高温,如果是袋装的散件很可能就过不了,按钮部分很容易被烤坏,这里提醒大家一下;
报警电路部分钛叔设计了声光报警,原理很简单,大家可以参考下图,一个蜂鸣器加LED就可以实现,这里需要注意两个地方,第一是蜂鸣器建议大家选用有源的,操作简单很多,另外就是电压需要选择对应的,钛叔这里采用的是5V的HNB09A05;第二就是这里的三极管建议大家采用PNP管子,原因是该单片机上电默认为高电平,如果这里采用的NPN管子,上电瞬间就会声光报警(即便程序里边该IO口初始化为低),所以这里我们采用PNP管子来避开这种情况。

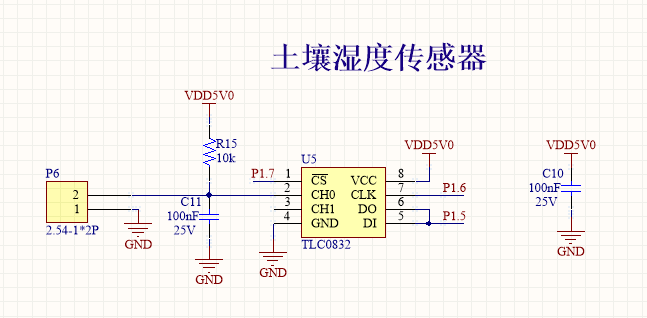

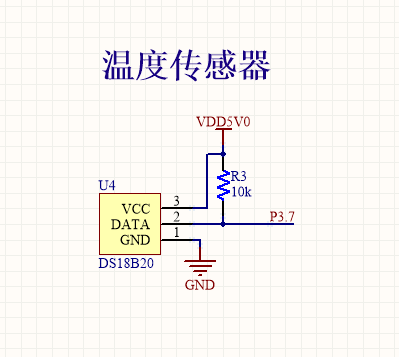

5、关于传感器 该项目具有温度传感器和土壤湿度传感器两种,其中温度传感器采用的是DS18B20,信号输出部分记得加上拉电阻,另外注意不要焊接反了,一旦反了就会立刻烧坏芯片!土壤湿度传感器通过2PIN的杜邦线连接到本系统板,之后经过ADC芯片TLC0832送入单片机。两部分电路都很简单,电路图可以参考下图:

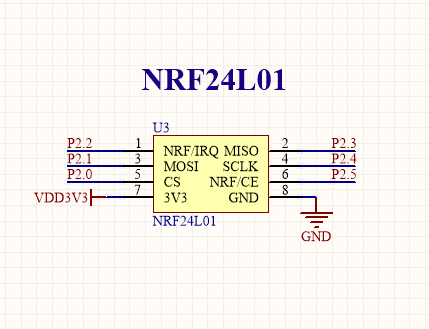

6、关于通信方式 该项目采用的无线通信模块是NRF24L01,钛叔用的模块是市面上最常用的那一款,供电3.3V,所以板子上需要有一个稳压器将5V转为3.3V,另外需要注意的是模块封装的线序,之前钛叔第一版设计时候就把1脚搞反了...

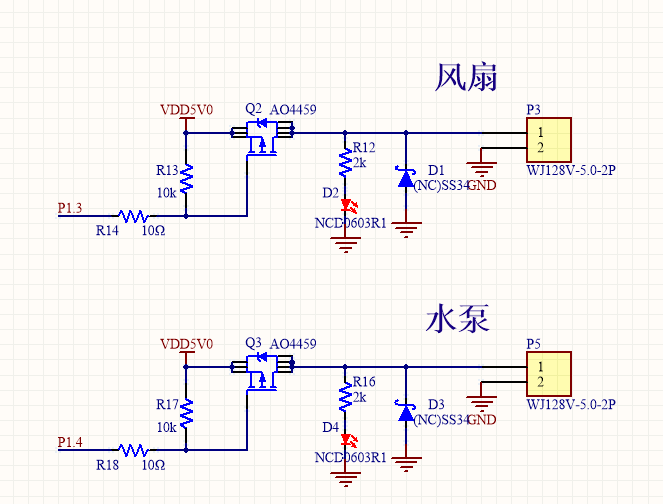

7、关于接口 该项目有两路MOS关控制的接口,分别外接风扇和水泵,MOS管的型号采用的是AO4459,该管是P管,VDS=-30V,ID=-5A,可以满足绝大多数的场合,而且价格便宜,推荐大家使用,这里之所以采用P沟道和之前讲的PNP三极管一个原因,防止单片机启动的时候误触发,另外,输出的时候建议加上一个肖特基二极管,如果外界的是感性器件,焊接该二极管能够在MOS管关断的时候起保护作用,防止MOS管被反向电压击穿。

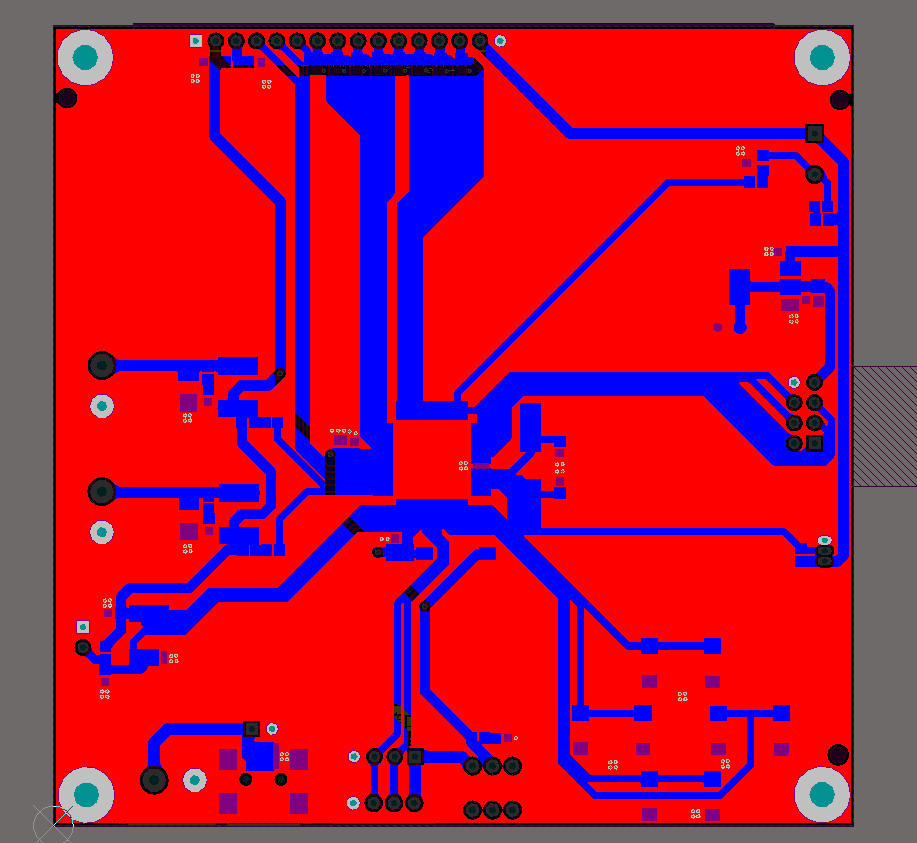

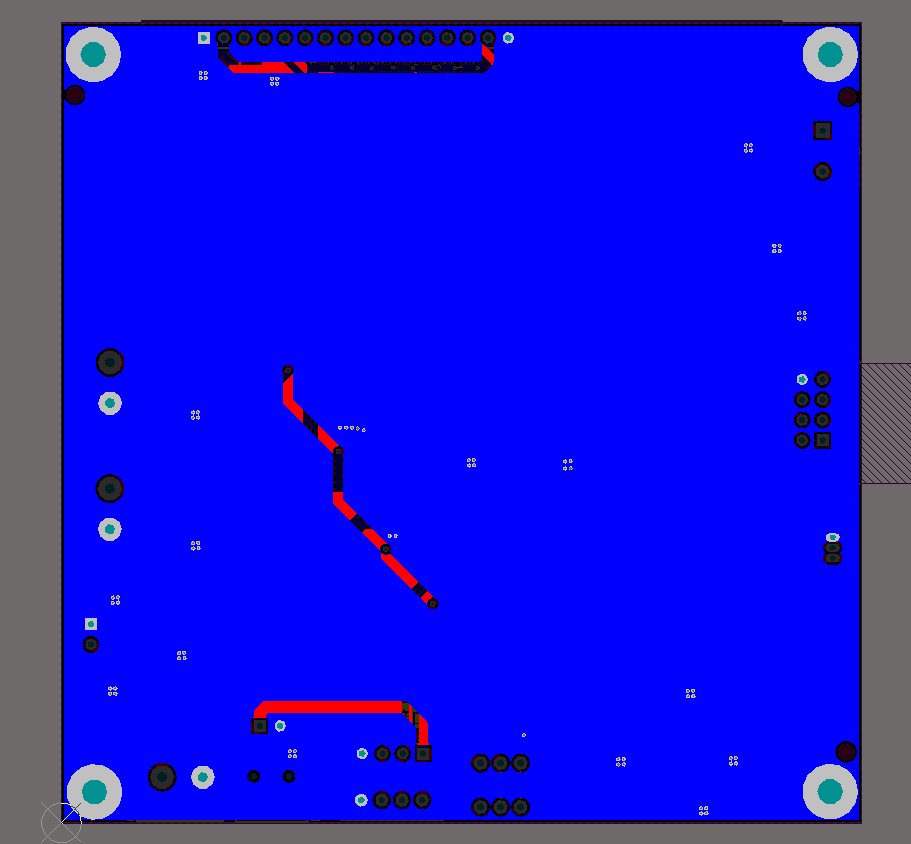

8、关于PCB布局布线 该芯片的外围比较简单,工作频率也不算高,大家根据器件的原理图位置合理放置就OK,关于GND尽量要保证底层的地完整,不要切割太多,上层的每个GND焊盘附件放置数个过孔,具体的设计大家可以参考我下图。
【程序设计】
该部分后面再录视频给大家讲解。
【实物】

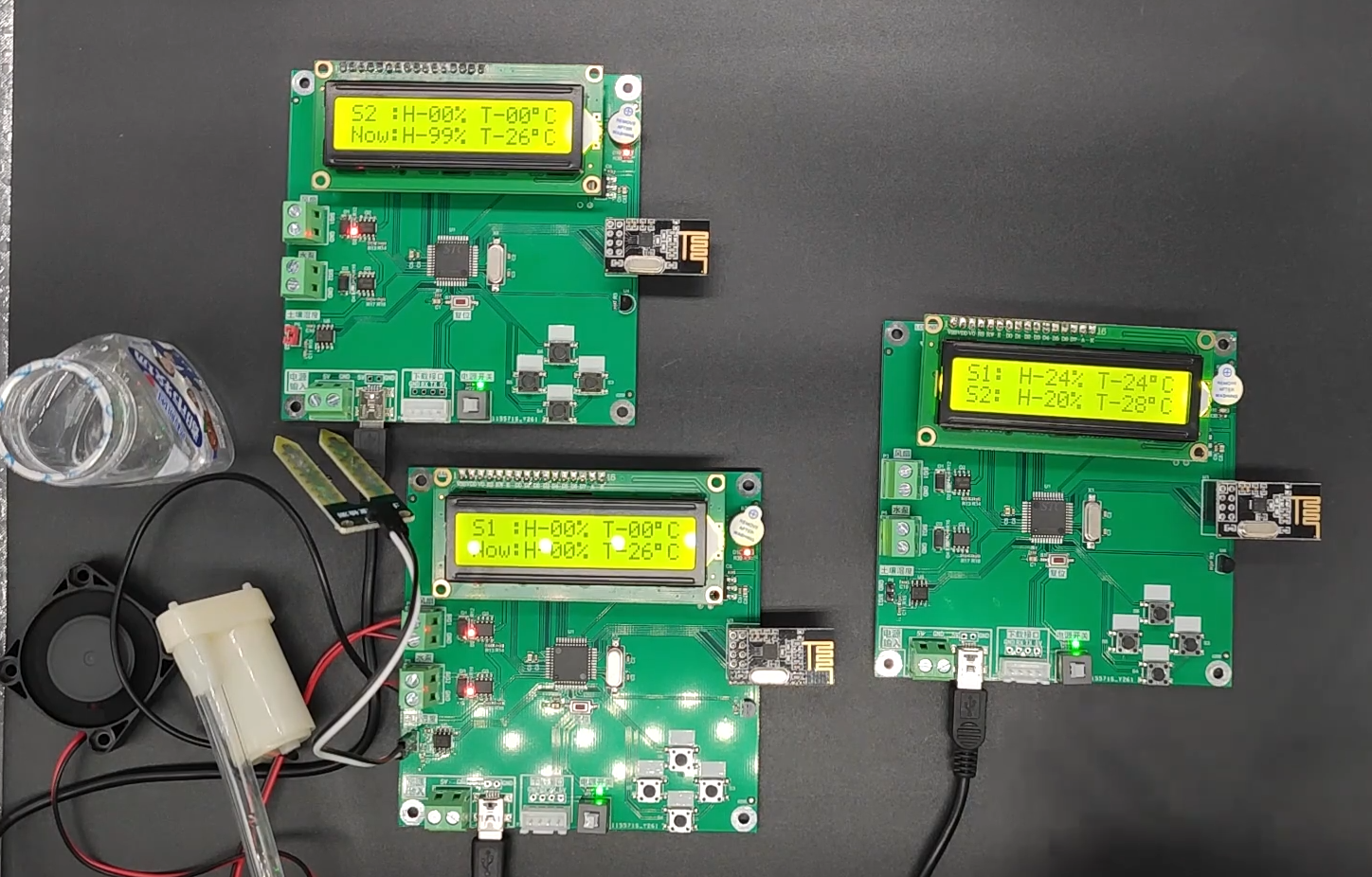

下面是钛叔做出的实物,是不是看着挺漂亮的😄!调试一切OK,功能正常。
演示视频:
https://www.bilibili.com/video/BV1Uo4y1y7AC/
购买地址:
https://item.taobao.com/item.htm?id=650024071126
资料地址:
链接:https://pan.baidu.com/s/1QYNH9M7hhiKW-fb7itSMRw
提取码:1234
