【前言】

     hello 大家好,今天给大家讲一讲基于51单片机的水位水质检测系统,在我们学习生活中可能会涉及到类似的项目,要实现这个功能需求的方案也有很多,钛叔这里采用的是比较大众简易化的方案,希望对于各位朋友有所帮助和思考。

    此设计是通过压力传感器测量液体压力从而实现水位测量,使用浊度传感器测出液体的浊度,输出0 ~ +5V的模拟电压通过ADS1015芯片采集转换成数字量送入单片机处理,由LCD1602并显示出相关数据。此设计能完成0-1.5m高度的水位水质测量,能精确到厘米。



【仿真设计】

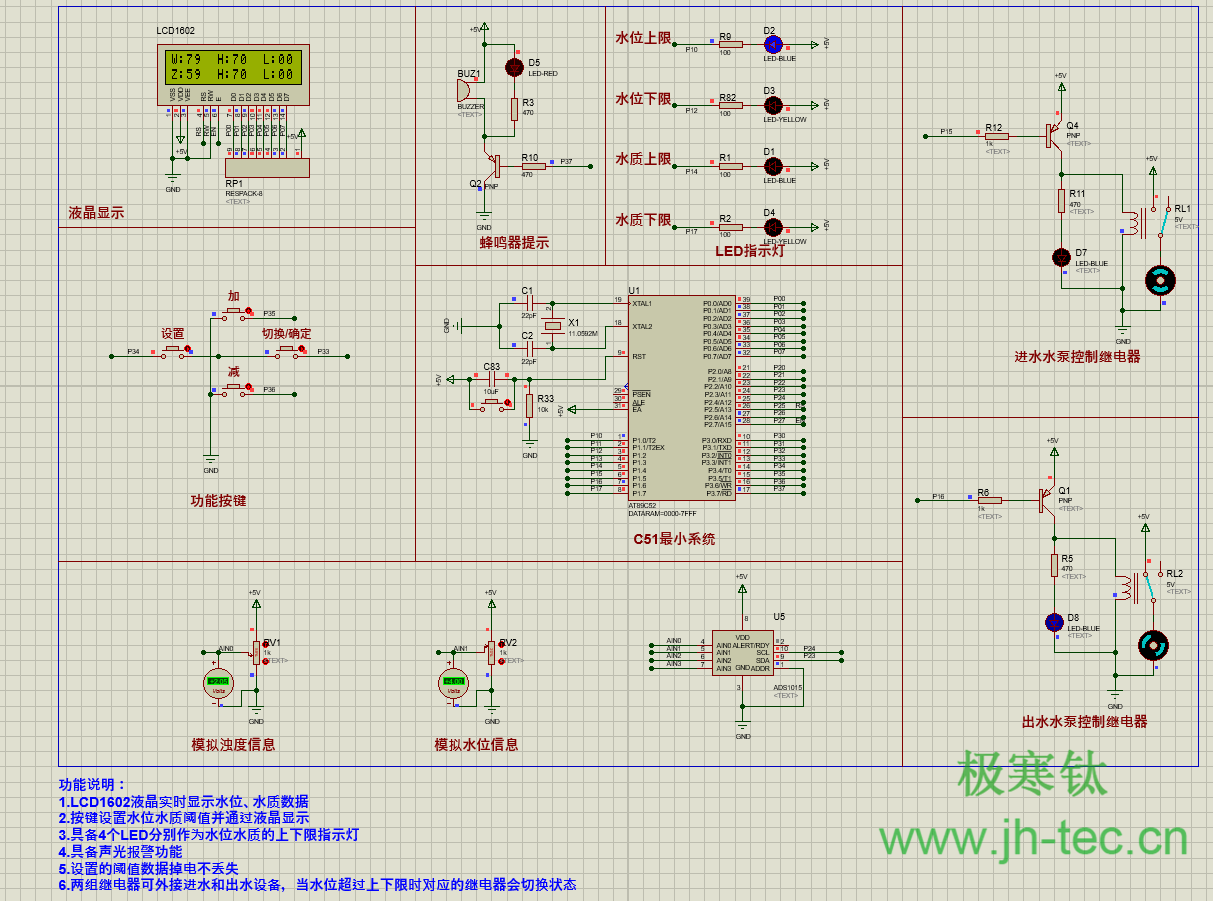

    下面是该项目的仿真图,模块化设计并配有功能说明,实现良好的易读性和移植性。(仿真文件为V8.11版本的,大家可以在此下载安装该版本:http://www.jh-tec.cn/archives/5696



【硬件电路设计】

    下面是该设计的整体原理图和PCB设计概览,原理图模块化分布,每部分都备注有对应的功能名称,便于阅读;PCB设计采用的3D封装的器件,主要是方便配合结构设计。

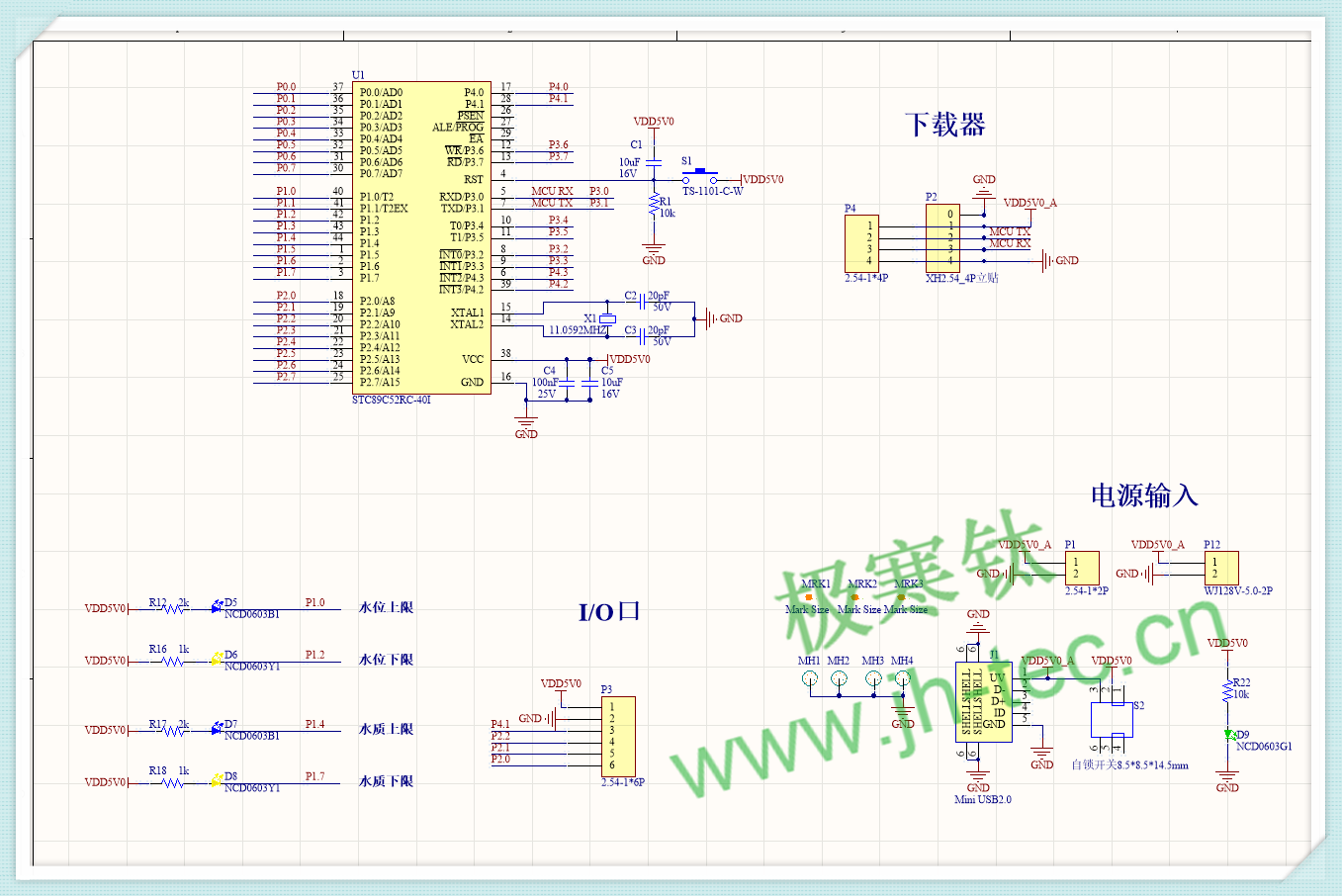

原理图:

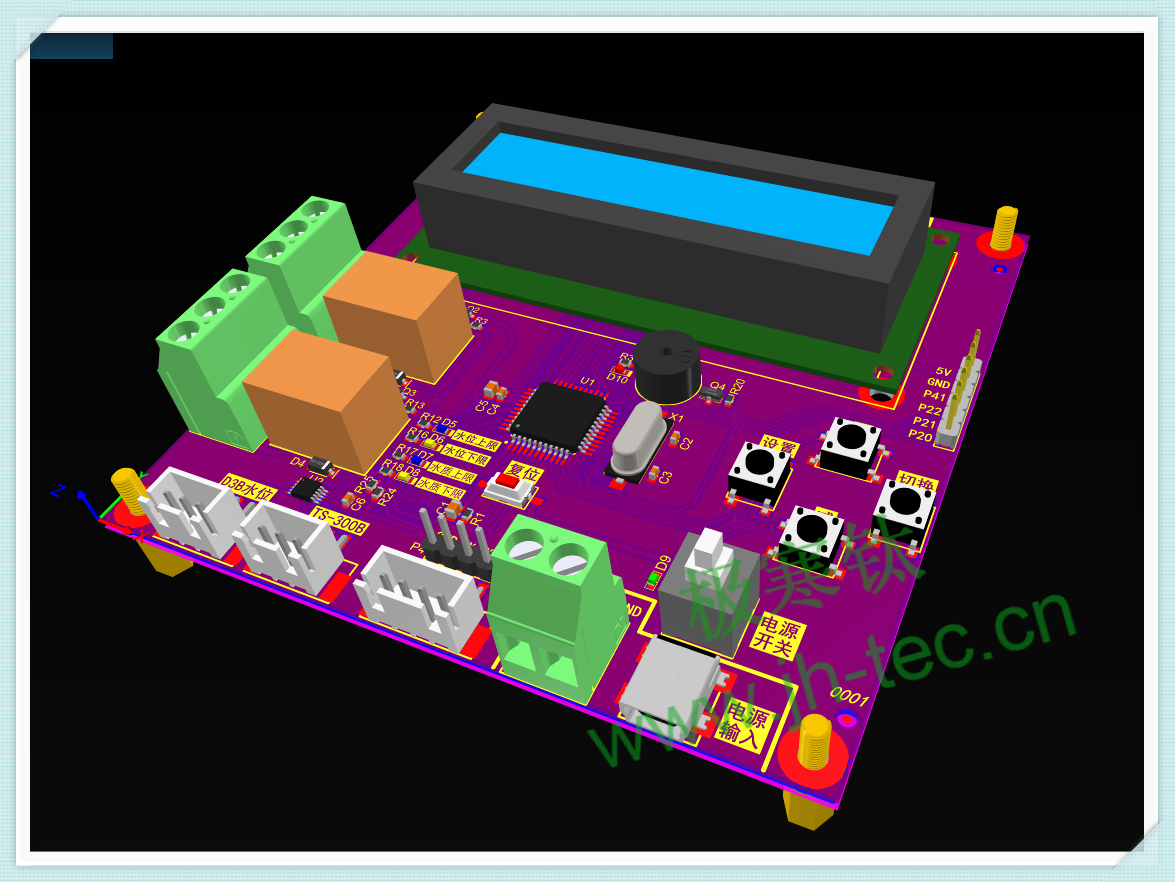

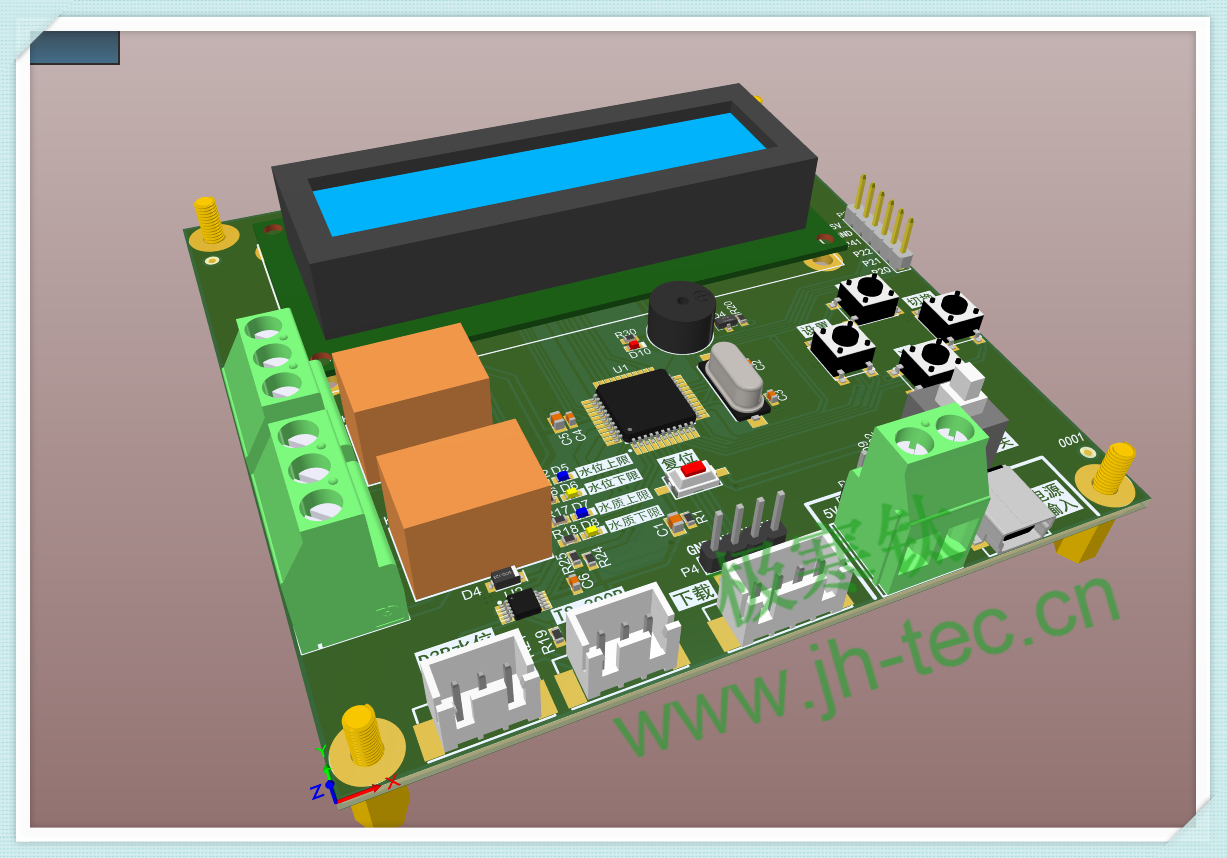

PCB:



下面详细介绍一些设计注意点哈,抛砖引玉~

1、关于MCU   本设计采用的MCU为STC公司的STC89C52RC,该芯片使用经典的MCS-51内核,钛叔相信绝大多数的朋友都熟悉该芯片的基本使用,毕竟这算是入门的第一款单片机了。最小系统如下图所示,很简单,这里不赘述具体原理。另说一句,在我们调试MCU小系统的时候,如果工作异常,无论什么类型芯片,首先第一步就是检查芯片的供电电源是否正常,再之后检测晶振和复位,绝大多数的问题都是出在这三个地方,钛叔记得以前学生时代有一次调试51单片机就始终下不进去程序,电源正常,复位也正常,最后发现就是晶振的谐振电容错焊成了1000pf,导致晶振起振失败,诸如类似的问题都可能导致芯片启动失败,所以大家按照我上述的三个点出发去调试,就一定能够解决问题。

(下载接口钛叔这里采用的XH2.54,大家可以在钛叔的店铺采购下载器,通过XH2.54连接线可以直接相连,避免插错的情况)



2、关于电源    如下图所示,钛叔在设计电源接口的时候根据实际使用情况多方面考虑,设计了三种接口方式——排针、WJ128接线端子以及miniUSB,排针可以用在杜邦线供电的情况,接线端子可以用在电源裸线供电的情况(这两种情况供电根据板载丝印正确插入,切记别插反),miniUSB供电的方式比较推荐,可以避免插反烧坏板子情况,钛叔这里之所以采用miniUSB而不是microUSB,主要原因是由于microUSB体积比较小,在开放性板子上面容易多次拔插情况下给搞坏导致接触不良(所谓开放性板子就是无结构件固定的裸板),所以这里钛叔没有采用microUSB。

电源开关部分钛叔采用的是8.5x8.5的自锁开关,这里需要注意就是自锁开关的方向,有部分同学焊接反了导致按下时候为电源关断,弹上来是电源闭合。

钛叔在该设计板上习惯性放了三个MRK点,如果大家有需要量产的需求,且板子比较大不会涉及拼版的情况,就记得放,如果后面是需要拼版的话,可以在最终的大板上放MRK点。

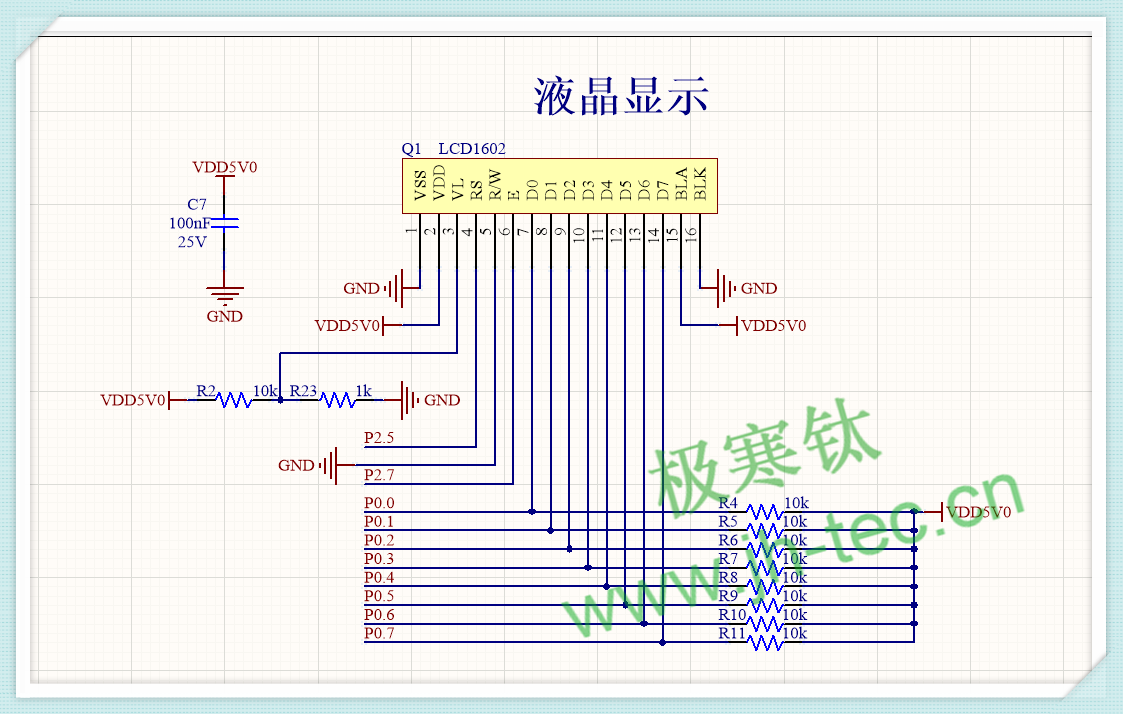

3、关于显示    该设计的显示部分钛叔采用的LCD1602,设计图如下图所示,这里需要注意如果用单片机的P0接口,记得加上拉电阻,这是该芯片决定的,不明白的朋友可以去看STC89C52RC数据手册哈;另外,LCD1602的R/W引脚,大多数的情况下直接接地保持写操作就行,如果是一些项目需要读操作的话,就需要把该引脚接入单片机(比如基于51单片机的示波器或者贪吃蛇这种项目);VL引脚是调试对比度的,如果事先不知道这个分压参数,用的是电位器的话,很可能第一次使用时候分压不合适导致显示屏亮的但没有东西,就误以为是自己程序的问题,这个问题钛叔以前也犯过,捣鼓了半天才发现是对比度没有调好,其实程序早已经再运行,如果大家是在某宝上买的液晶屏,大多数都是满足下边的分压参数,大家可以参考参考哈。

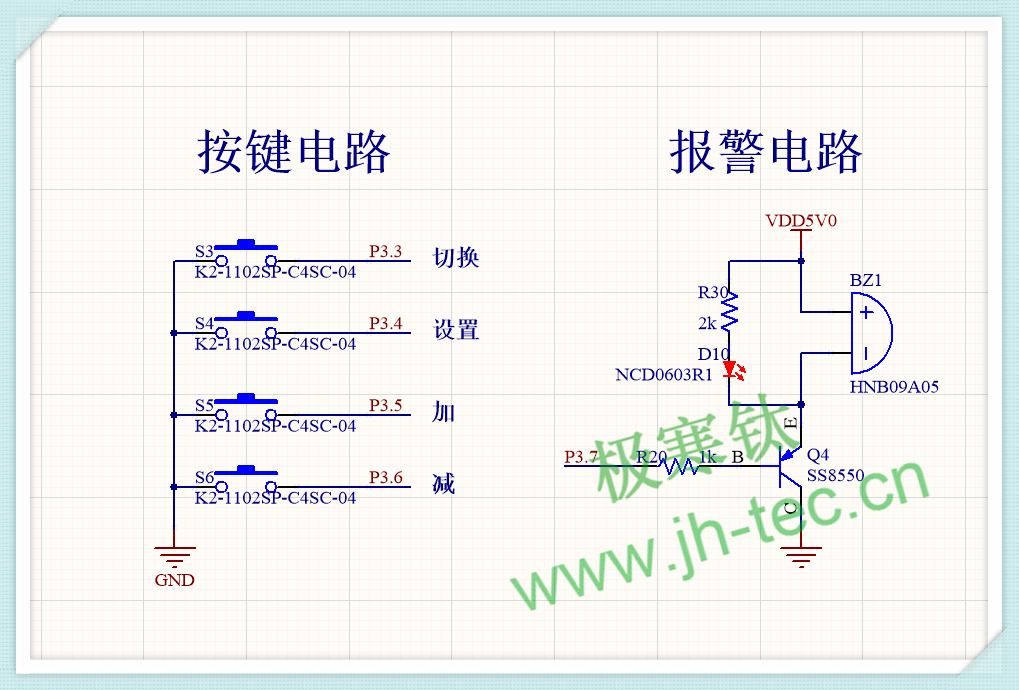

4、关于按键和报警      该项目设计了四个功能按键,分别是切换、设置、加以及减,按键的型号钛叔采用的是贴片的6*6轻触按键,这里需要提醒大家的是,如果大家采用的回流焊机子,一定要注意购买耐高温的元器件,一般如果用编带的按键基本能过高温,如果是袋装的散件很可能就过不了,按钮部分很容易被烤坏,这里提醒大家一下;

报警电路部分钛叔设计了声光报警,原理很简单,大家可以参考下图,一个蜂鸣器加LED就可以实现,这里需要注意两个地方,第一是蜂鸣器建议大家选用有源的,操作简单很多,另外就是电压需要选择对应的,钛叔这里采用的是5V的HNB09A05;第二就是这里的三极管建议大家采用PNP管子,原因是该单片机上电默认为高电平,如果这里采用的NPN管子,上电瞬间就会声光报警(即便程序里边该IO口初始化为低),所以这里我们采用PNP管子来避开这种情况。



5、关于ADC采集    本项目采用的ADC芯片是TI(德州仪器)公司的ADS1015IDGSR,12位ADC,该芯片支持四通道输入,IIC通信接口,采样率(sps)为3.3K,能满足绝大多数使用场合,应用也很简单,也比较便宜,推荐大家使用。水位传感器这里采用的是松下的D3B压力传感器,原理也很简单,在不同水位所产生的压力不一样,从而可以通过采回的该数据来判断水位高度,该传感器现在基本很难买到新货了,在网上可以采购拆机件,这个也不影响使用;水质传感器采用的是TS-300B,这个传感器内部其实就是红外对管,通过测量透光程度从而反映水的浊度程度。

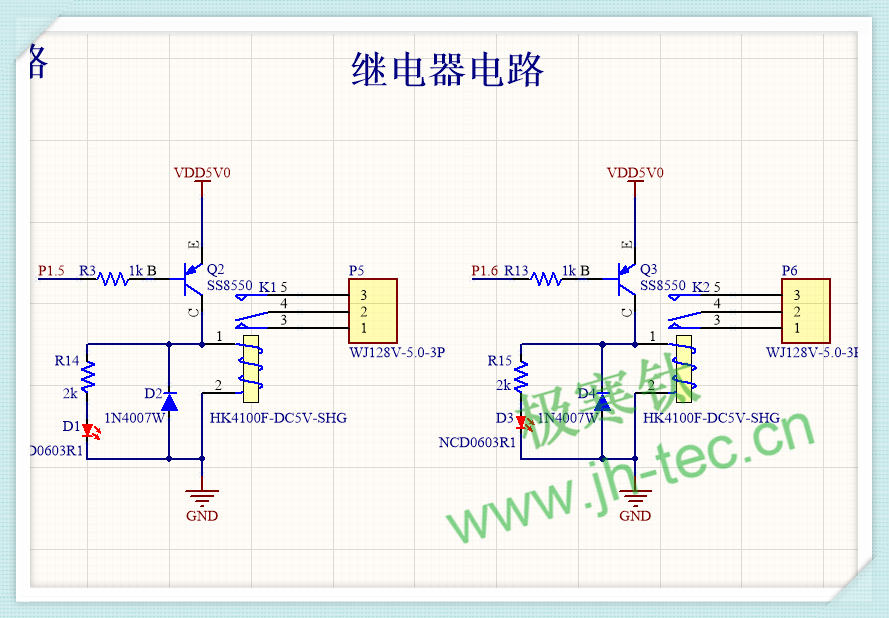

6、关于继电器    该项目设计了两路继电器,主要是来实现放水和加水的动作,如果水位监测到了水量不足,这时候打开一路继电器实现加水直到水位满足,反之如果水位超标了,打开另外一路继电器放水直到水位满足。 继电器的型号采用的是惠科的HK4100-DC5V,5V的继电器,使用也很简单,大家可参考下图,继电器可以并联一组LED方便识别继电器的状态。这里同样推荐大家采用PNP的三极管,原因也和上面的蜂鸣器一样,避免单片机刚上电时候误触发。

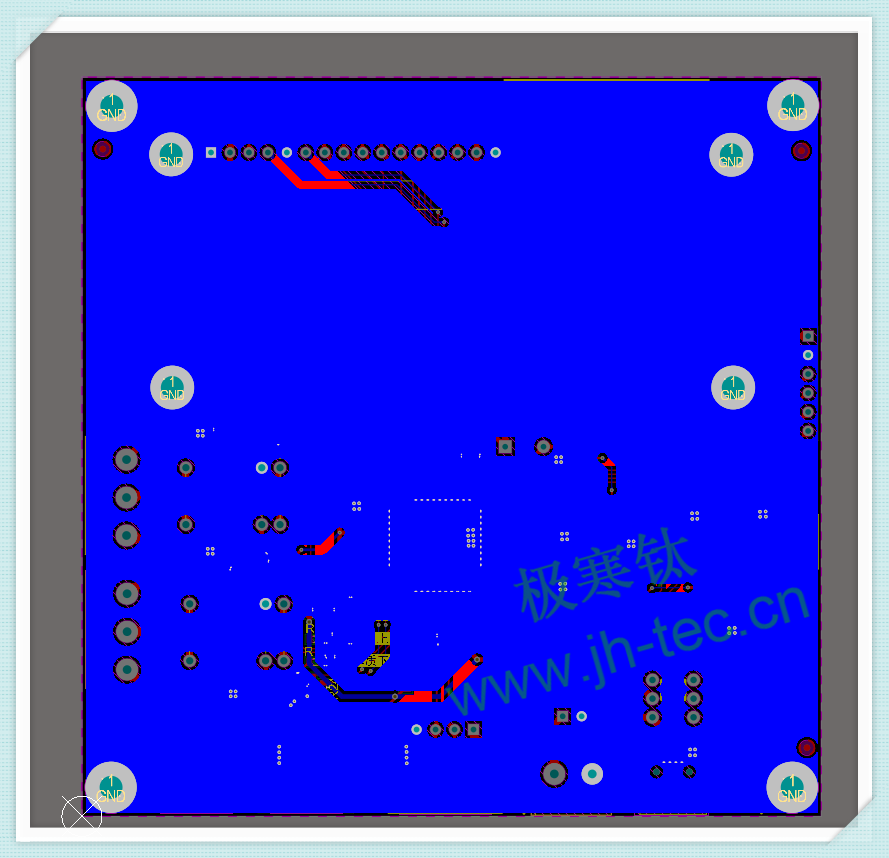

7、关于PCB布局布线    该芯片的外围比较简单,工作频率也不算高,大家根据器件的原理图位置合理放置就OK,关于GND尽量要保证底层的地完整,不要切割太多,上层的每个GND焊盘附件放置数个过孔,具体的设计大家可以参考我下图。



【程序设计】

    钛叔想了一下,文字来描述程序可能有点拘束,该部分后面再录视频给大家讲解。



【实物】

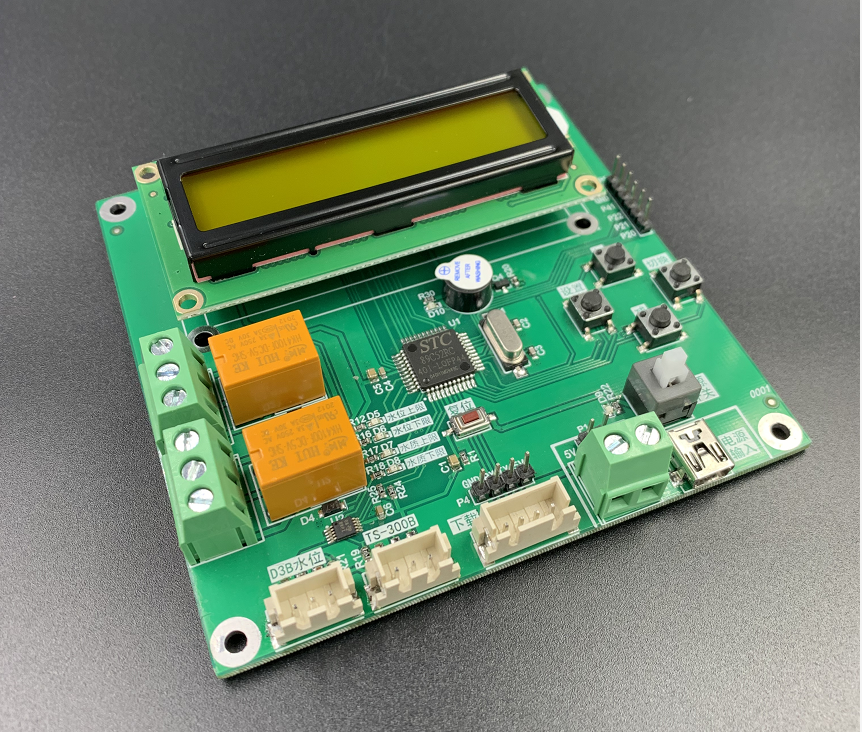

 下面是钛叔做出的实物,是不是看着挺漂亮的😄!调试一切OK,功能正常。
