hi，大家好，今天为大家解析一下，MQX系统中flash的操作。
我们在用户层经过特有平台（每个公司基于MQX的封装）的封装，我们都会调用到open,read,write的接口，但是这种接口怎么经过内核把驱动连接起来，实现基本读写操作，即寄存器的操作。如下是一下接口。
我们在用户层经过特有平台（每个公司基于MQX的封装）的封装，我们都会调用到open,read,write的接口，但是这种接口怎么经过内核把驱动连接起来，实现基本读写操作，即寄存器的操作。如下是一下接口。
fopen -> _io_fopen -> (kernel_data)dev_ptr->IO_OPEN -> _io_flashx_open -> (fd_ptr)dev_ptr
write -> _io_write -> (kernel_data -> MQX_FILE_PTR file_ptr)dev_ptr->IO_WRITE -> drvif_ptr->IO_WRITE -> _io_flashx_write -> fd_ptr->DEV_PTR->DRIVER_INIT_PTR -> ftfe_flash_write_sector_pa_ram(_bsp_flashx_init -> _flashx_ftfe_if)
write -> _io_write -> (kernel_data -> MQX_FILE_PTR file_ptr)dev_ptr->IO_WRITE -> drvif_ptr->IO_WRITE -> _io_flashx_write -> fd_ptr->DEV_PTR->DRIVER_INIT_PTR -> ftfe_flash_write_sector_pa_ram(_bsp_flashx_init -> _flashx_ftfe_if)

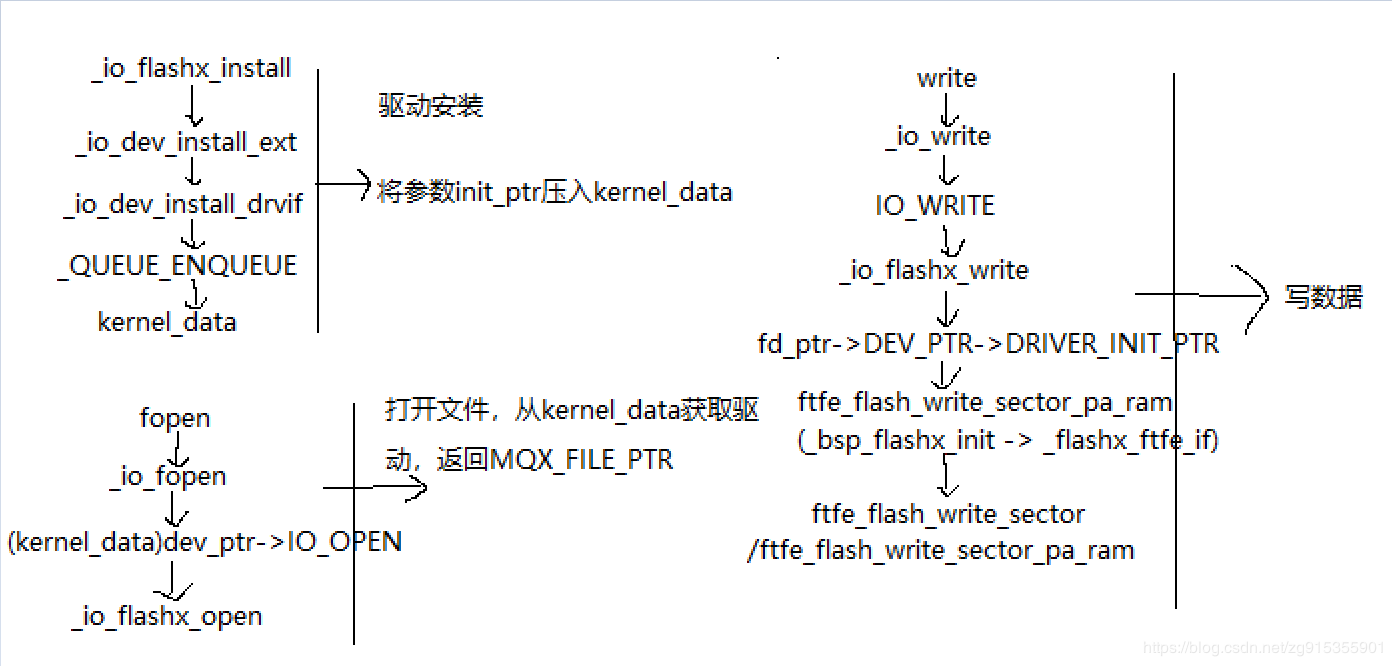

如下是一个流程草图，方便理解。

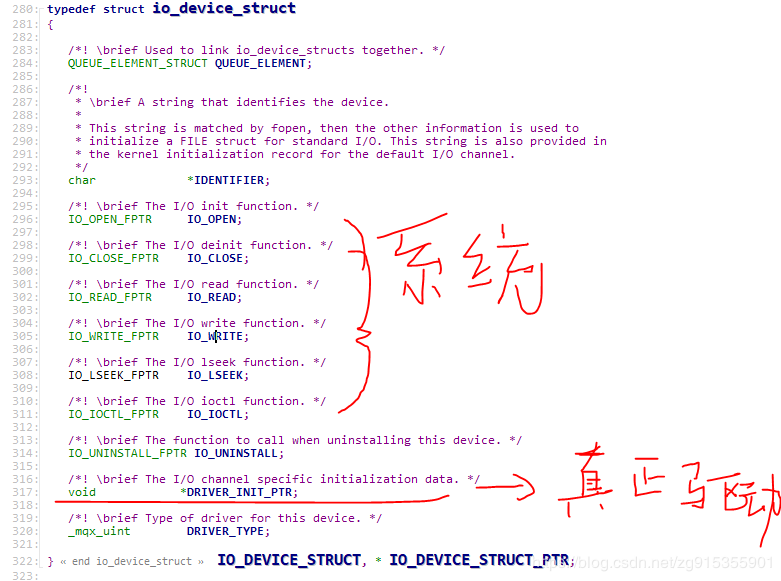

这里的精髓，就在于这个下面结构体，我们使用的是系统的接口，但是最后都通过参数的形式调用真正的驱动（(*dev_ptr->IO_WRITE)(file_ptr, (char *)data_ptr, num)）。
理解了这个，其他接口驱动大多一样，比如i2c, spi 等。
最后到了通过这个_flashx_ftfe_if下面的接口，实现对寄存器的操作，寄存器的地址是在open的时候调用接口_io_flashx_open获取的。寄存器地址在 MK64F12.h/MK64F18.h里面，不同平台文件不一样。
