PE43703原理图PCB设计经验分享 附一点人生感悟~

2019年5月17日 0 条评论 3.23k 次阅读 2 人点赞

【前言】

    hello,各位朋友周五好哇!一晃一周又快过完了,钛叔这会还在电脑前码字…突然想给大伙谈谈心,深入交流交流,时间真的过得很快啊,儿时总是羡慕大人能够掌控自己的一切,等长到十几岁时候又觉得二十岁很遥远,然而现在不知不觉早已经将二十岁远远的甩在身后了……偶尔驻足思考,这种所谓的成长,于我而言,或者于大多数人而言,其实都是在迎接一个又一个困惑到清晰再到困惑这个循环中反反复复度过。每个时间节点都有它的艰难,当然也有它充满希望的地方。现在的年轻人在面对社会和家庭等诸多方面带来的压力,显得尤为疲惫不堪,钛叔想告诉大家的是,在经历一些困难的时候,往往是刚开始恼火、找不到感觉,然后努点力,慢慢开始有点感觉了,这个时候愈发努力,愈发有感觉,最后一路冲刺抵达高地,此时,回头望当初的困难,不过如此平淡,甚至索然无味。这就像什么呢?对…就像打飞机!我们面对困难的时候就要有一种打飞机的心态,所有的困难都不能阻挡我们去相信前方一定有高地,只要我们不停的撸力,不对,是努力!就一定可以站上去。好,干了这碗鸡汤~ 你看钛叔这么晚还在码字,难道不励志吗? 难道看不出钛叔是一个努力刻苦的人吗? 其实不是的,主要是钛叔没有女朋友……

    好,今天谈心到此结束,钛叔今天给大家讲讲PE43703这个射频衰减器,之前我们讲过PE4302以及HMC624,那PE43703相对前者位数和精度更高,当然价格也就相对要高一些,大家可根据自己的需求来选择。



【硬件电路设计】

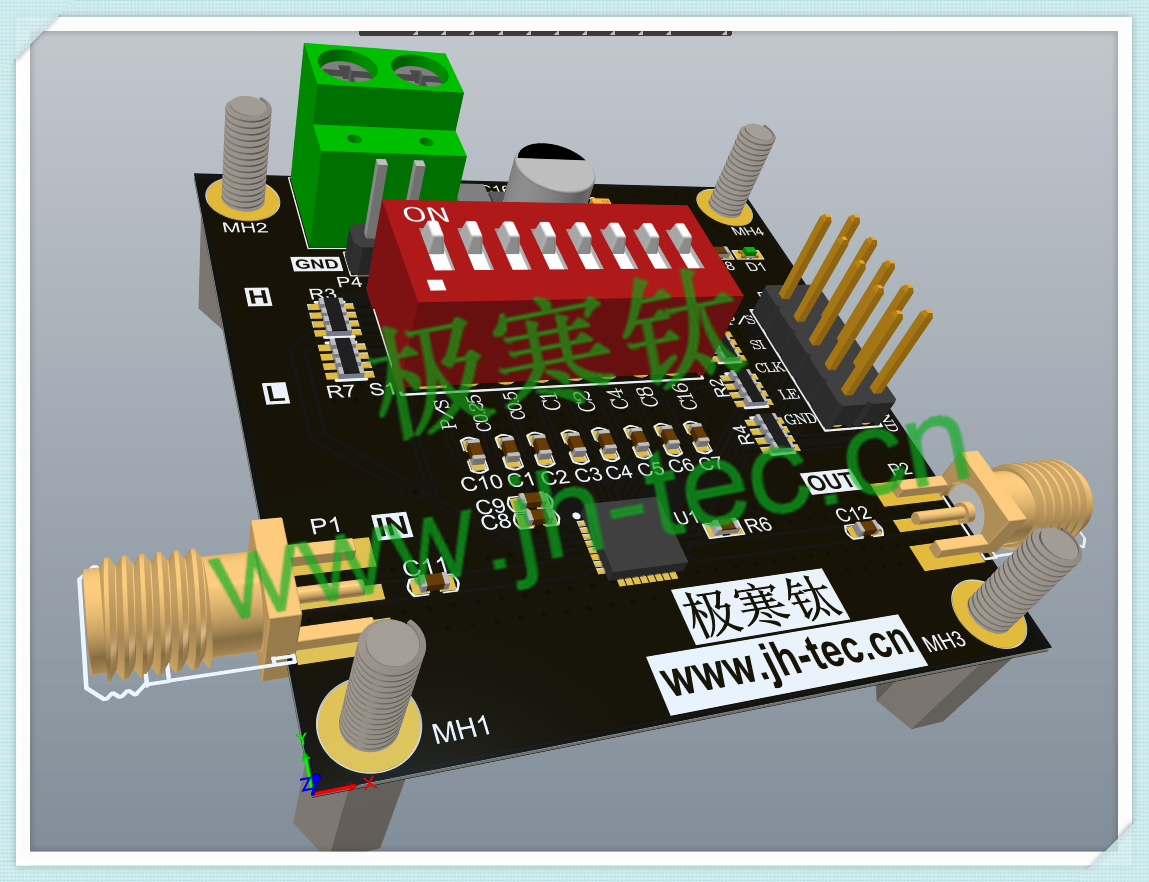

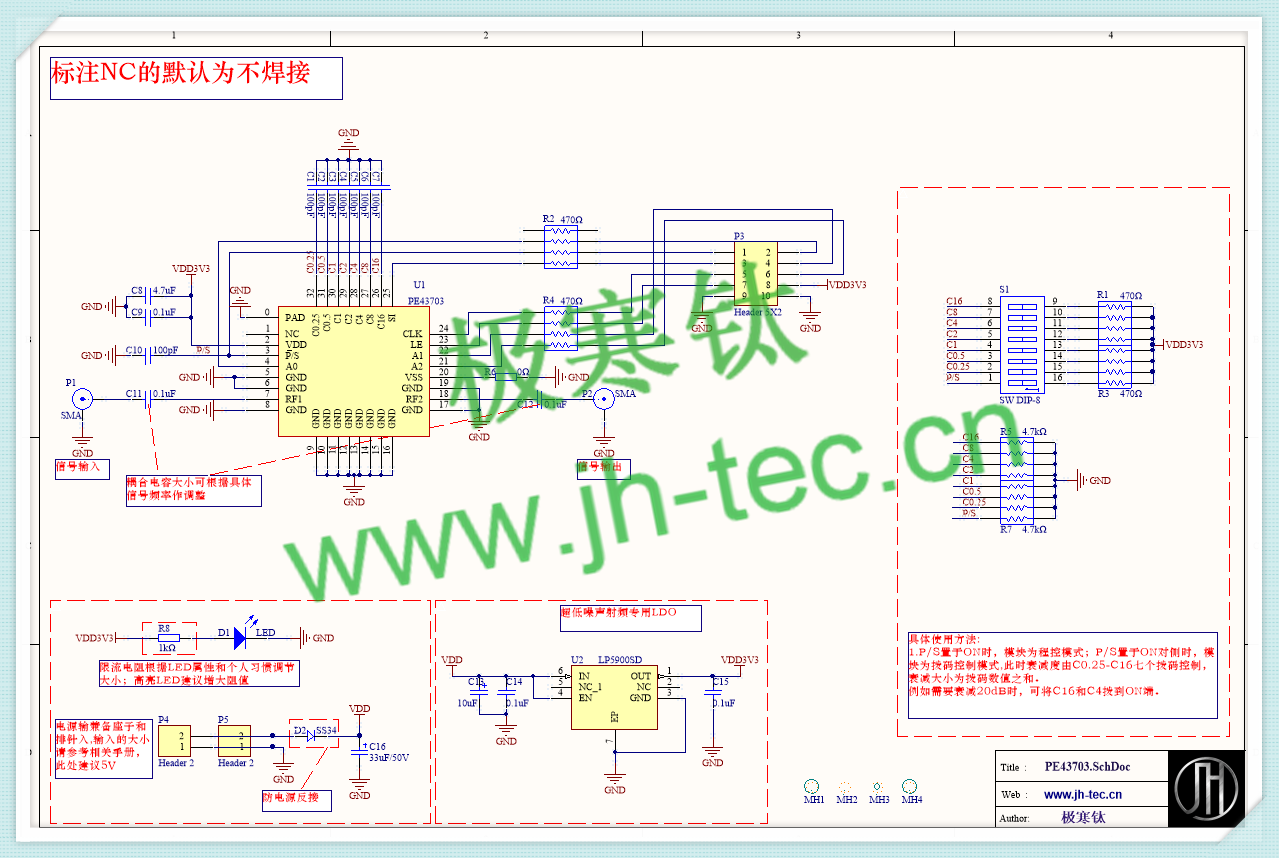

    下面是钛叔设计的整体原理图和PCB,大家可以参考参考,原理图和PCB都是按照相应规范设计,可读性较强。

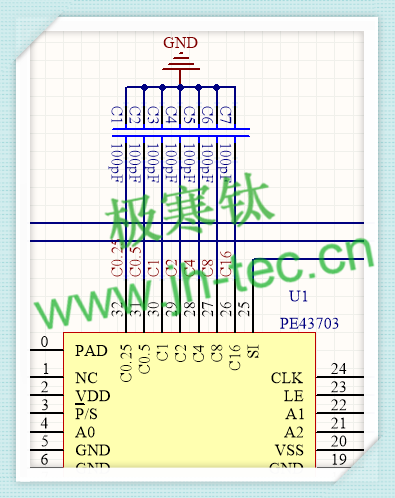

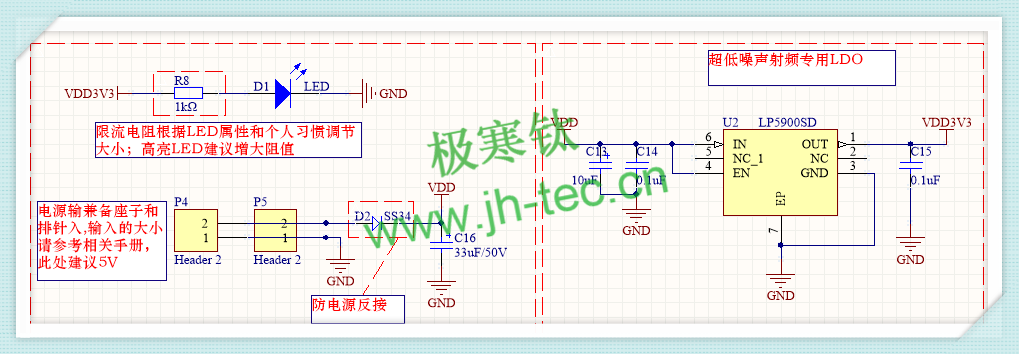

1、关于电源,今天首先讲讲电源,因为PE43703最高频率可达6G,一但电源出现设计不理想的情况,这个高频带的信号质量会大打折扣,所以建议大家务必重视,钛叔这里使用的是LP5900,该电源是由TI公司出品的,之前钛叔也提过,这个芯片的效果非常好,专为射频器件量身定制,纹波非常之小,是一个很安静的小伙子,价格也可以接受,推荐大家使用。另外电源的输入也是按照钛叔一贯的做法,输入加入防反接设计,其实这个设计在很多产品设计上是没有加上的,钛叔这里主要是针对平时测试调试设计的哈,输入兼并插座和排针也是这个理儿~

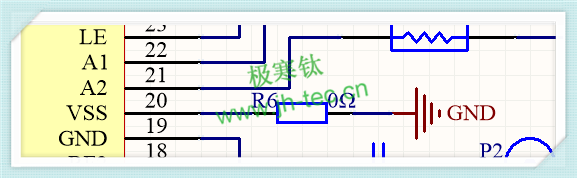

2、VSS这部分大家可以用一个0Ω电阻和GND单点相接,这个影响不大哈



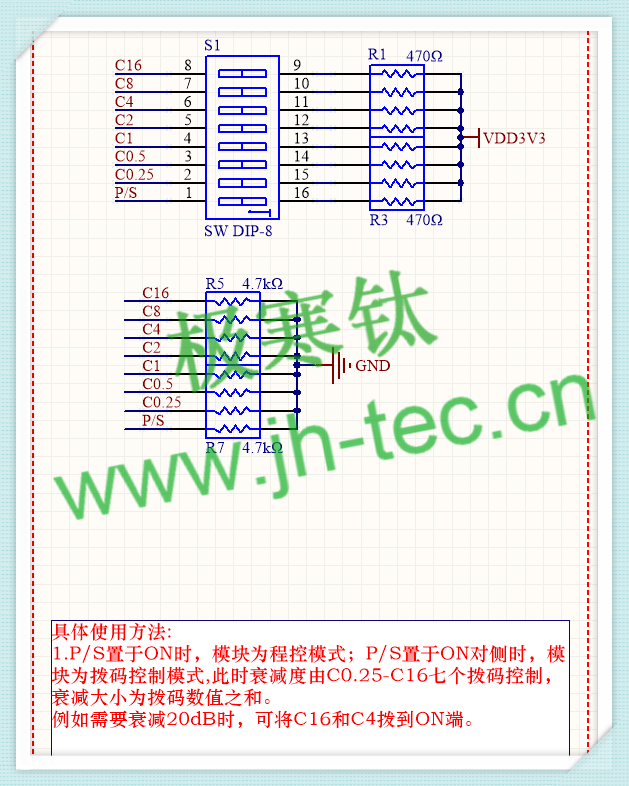

3、关于接口,同PE4302一样,钛叔设计上同样考虑了手动调节衰减倍数或者程控调节,手动调节采用的是拨码开关,具体的调节方式大家根据手册上。P/S置于ON时,模块为程控模式;P/S置于ON对侧时,模块为拨码控制模式,此时衰减度由C0.25-C16七个拨码控制,衰减大小为拨码数值之和。例如需要衰减20dB时,可将C16和C4拨到ON端。

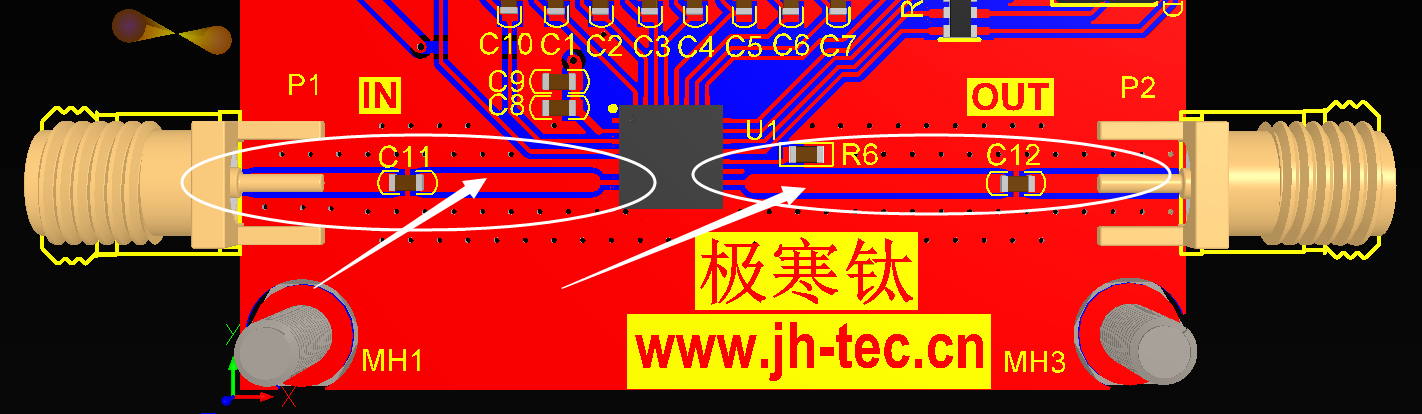

4、关于PCB设计,这里主要注意一下输入和输出的信号线做一下阻抗仿真,采用si9000这个软件,之前也提过哈,钛叔的博客网站有这个软件。



以下是钛叔设计的源文件,仅供参考:

链接:https://pan.baidu.com/s/1g4-D-R2CR7UGrDlllR5T3w
提取码:12ur
