今儿给大家分享的模块是AD8307的设计，希望给相关需求的朋友一些帮助和建议。

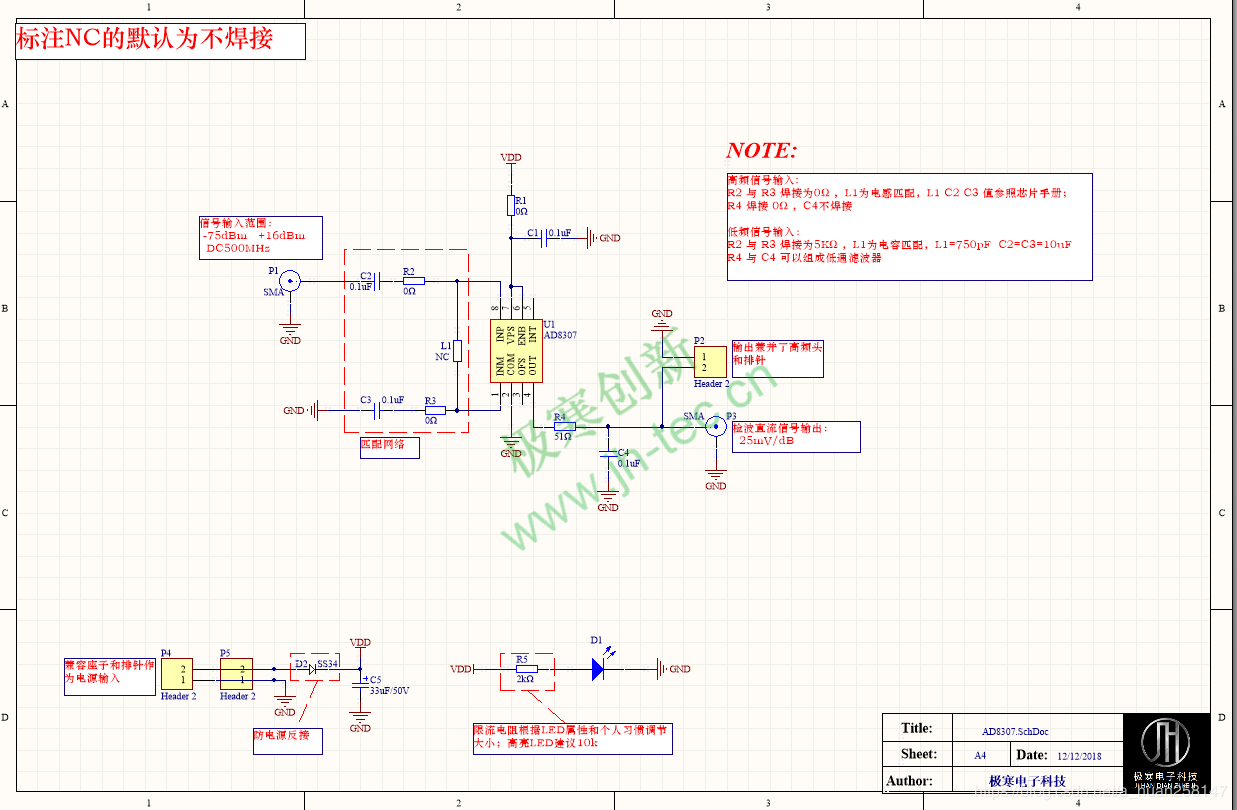

整体原理图

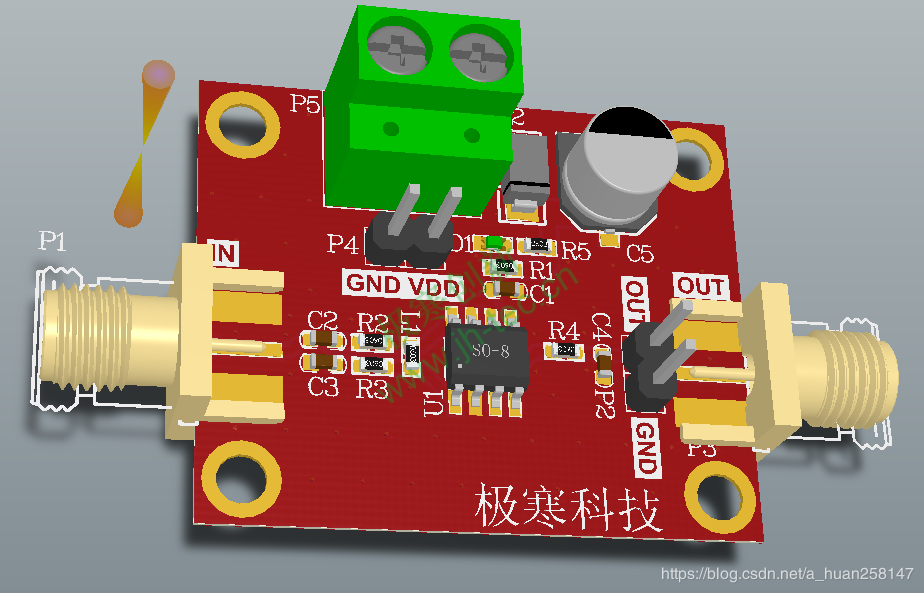

整体PCB

芯片特点

• 完整的多级对数放大器
• 92 dB动态范围：-75 dBm 至 +17 dBm，
• 使用匹配网络可达到-90 dBm
• 单电源电压：最小2.7 V，电源电流：7.5 mA(典型值)
• 工作频率：直流至500 MHz，线性度：±1 dB
• 斜率：25 mV/dB，截点：-84 dBm
• 在整个温度范围内具有高稳定性
• 完整的差分直流耦合信号路径
• 上电时间：100 ns，待机电流：150 µA

使用经验建议

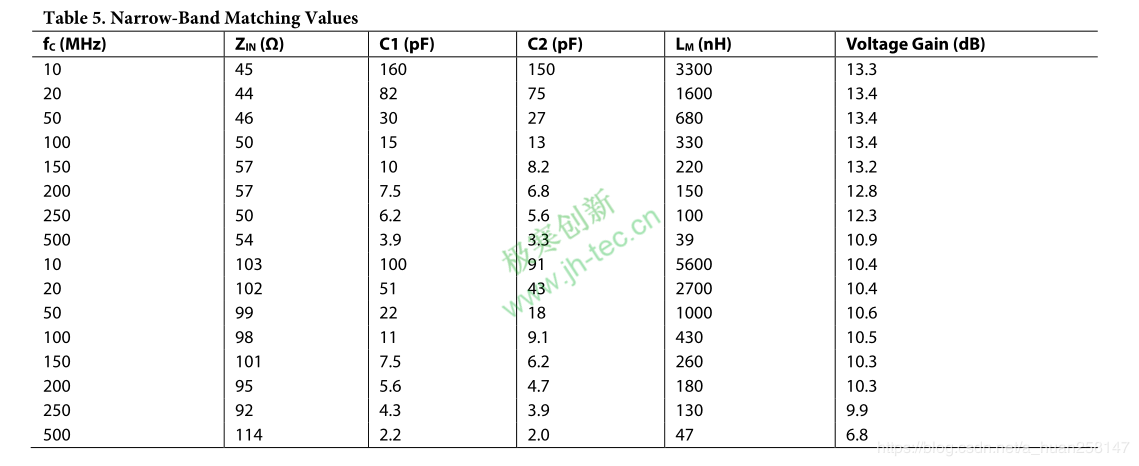

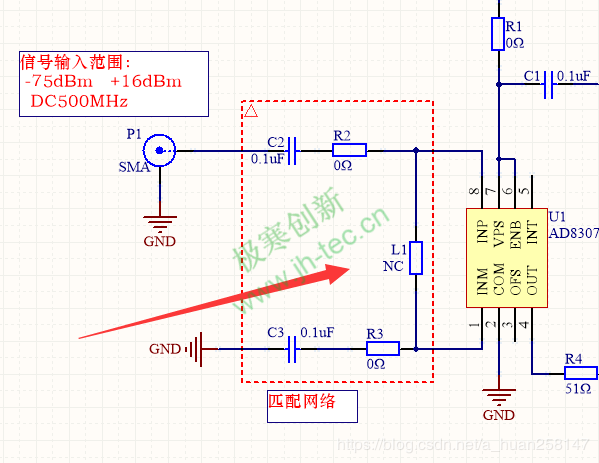

1. 输入匹配网络如下，C2 C3 L1可以根据自己的前端输入设备来具体设计参数，详细设计说明可以参考数据手册，上面写的非常详细。


2. 供电部分可以仿照数据手册设计一个RC滤波，如果不需要的话就焊接0Ω。
   高频信号输入:
   R2 与 R3 焊接为0Ω ，L1为电感匹配，L1 C2 C3 值参照芯片手册；
   R4 焊接 0Ω ，C4不焊接
   低频信号输入：
   R2 与 R3 焊接为5KΩ ，L1为电容匹配，L1=750pF C2=C3=10uF
   R4 与 C4 可以组成低通滤波器

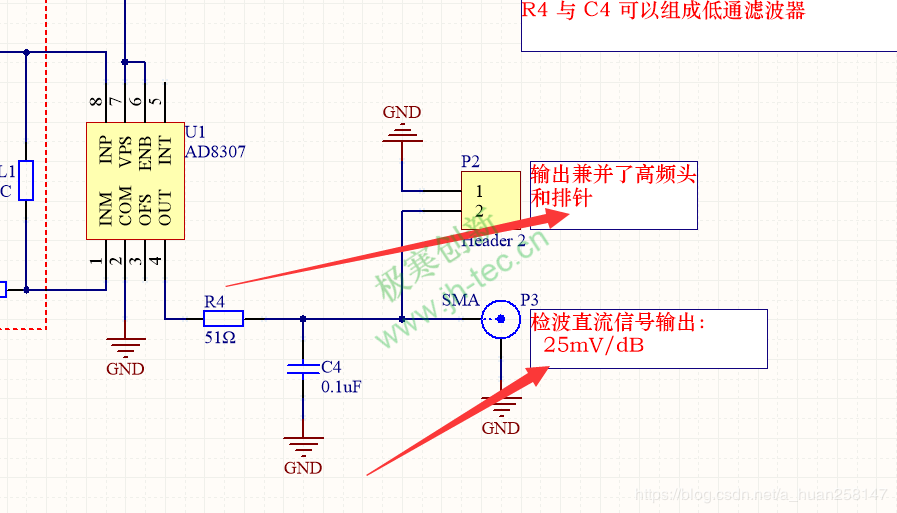

3. 输出这里可以设计一个SMA接头以及一个插针，方便自己测量


下面是原理图和PCB源文件， 仅供学习交流

链接：https://pan.baidu.com/s/1y3IpuuW_JMDYU_uib9X8lA
提取码：u2g5
