【进入正题】

<每日模块经验分享>

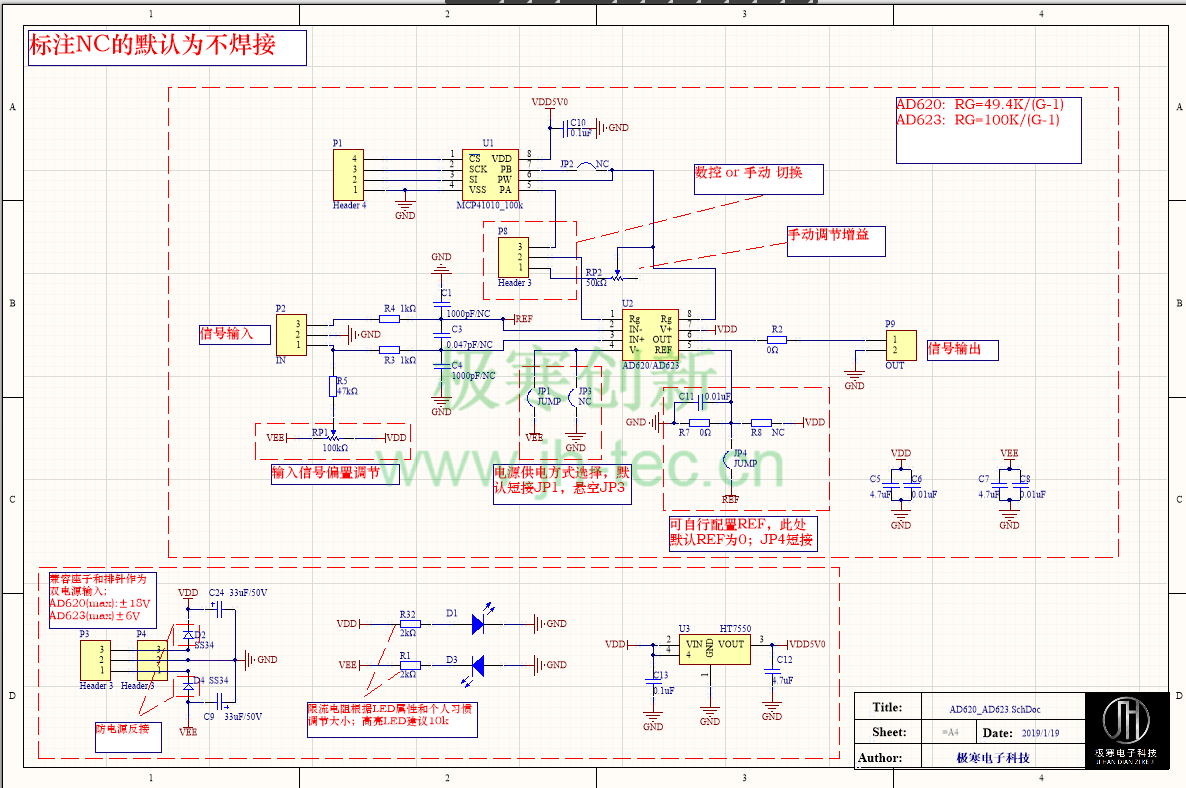

每次开篇都不会忘记提醒建议大家养成这个好习惯(手动滑稽脸~),随手记一记,备注备注,方便自己后期查看,也方便后来者读图。AD620/AD623这两款是兼容的,AD620是一款低成本、高精度仪表放大器,仅需要一个外部电阻来设置增益,增益范围为1至10000,好了,献出原理图:

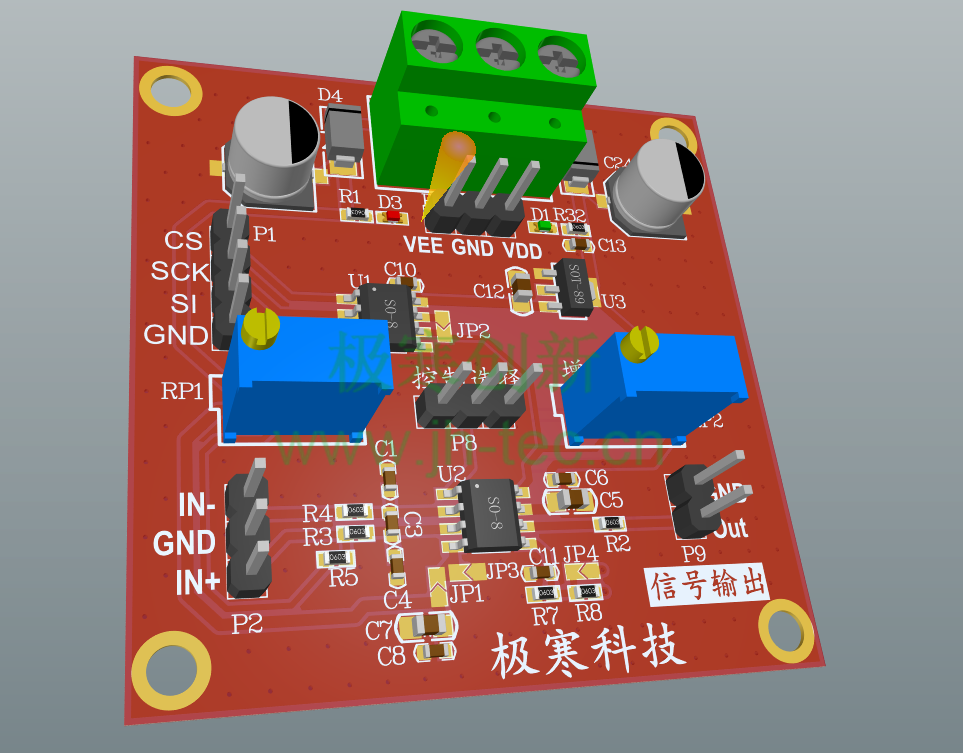

PCB如下:

芯片特点

  • 易于使用
  • 低噪声
  • 出色的直流性能(B级)
  • 出色的交流特性

使用经验建议

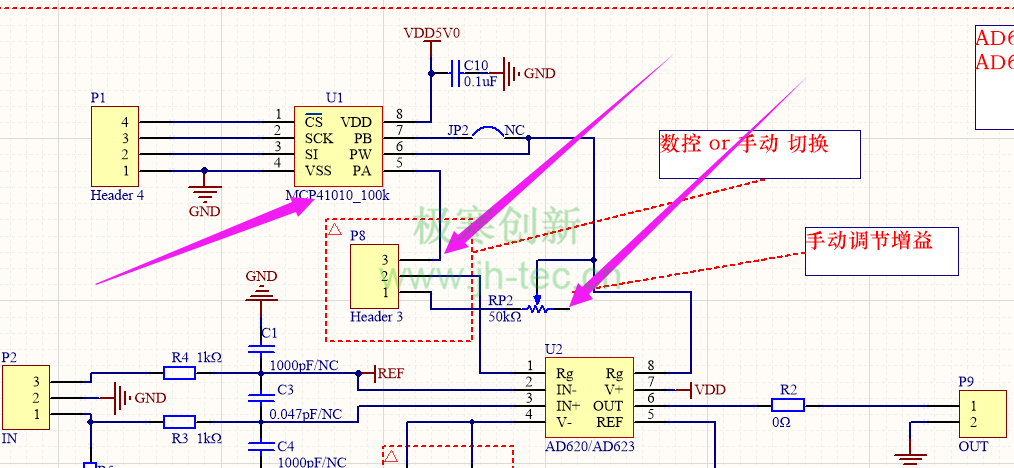

  • 增益控制这里兼备设计了手动控制和数字控制,手动控制采用的是滑动变阻器来实现,数字控制采用的是一款MCP41010芯片,

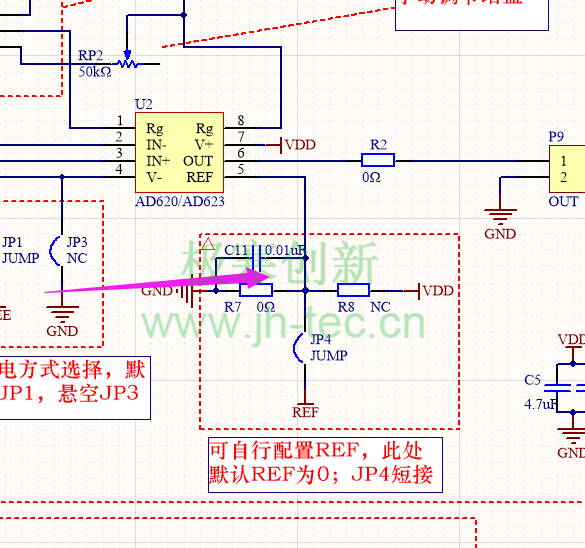

  • 参考电压REF这里设计可用电阻来调节,建议大家都这么来设计;

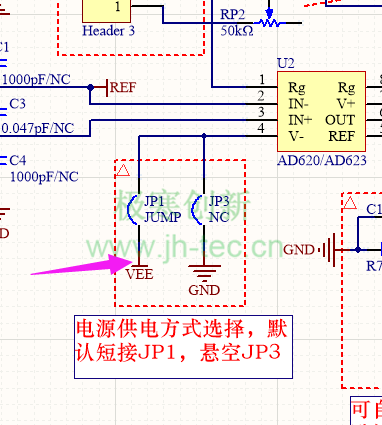

  • 供电方式可通过两个器件选择单电源或是双电源;

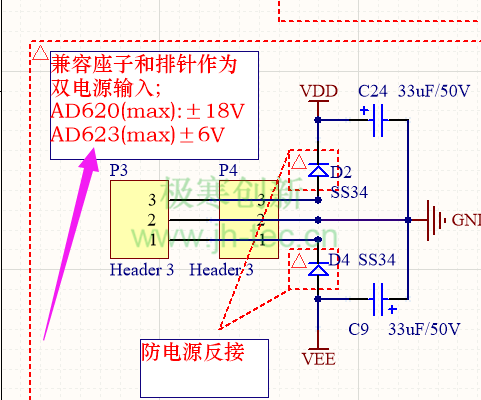

  • AD620和AD623的供电电压有差异,具体如下,调试的时候一定要注意,避免烧坏板子

源文件
链接:https://pan.baidu.com/s/1wUPXQDiYnqLrgsAC4RTckg
提取码:9f62
