ADF4351原理图PCB及如何使用经验分享

Hello 大家好，今天给大家分享一篇下有关ADF4351集成VCO的宽带频率合成器相关的使用经验，希望对即将使用该芯片的朋友有所帮助。（使用的AD软件设计），原理图上备注详细说明，也建议大家养成这个好习惯，发现问题就及时记录，因为很多时候当时明白，可是过段时间就忘记了~~~~

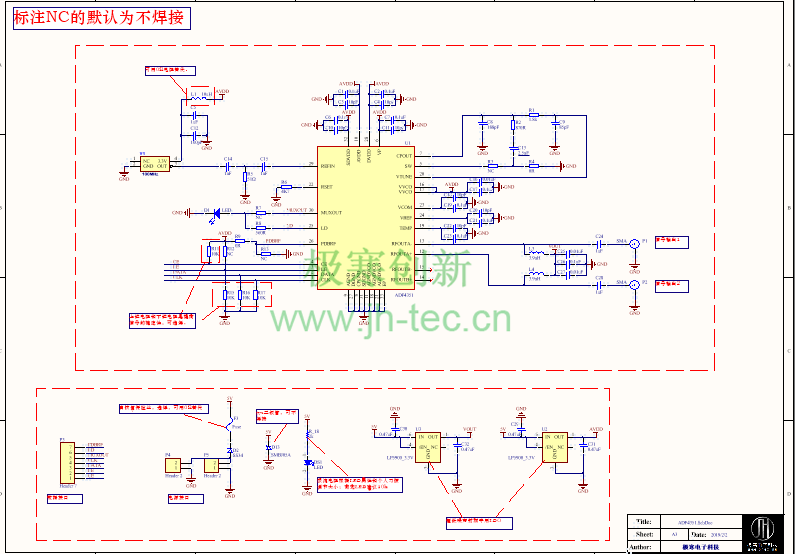

首先是原理图：

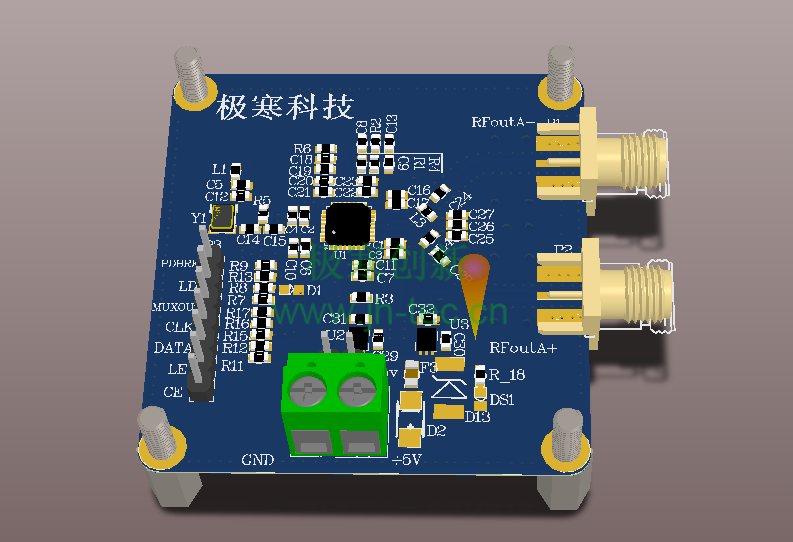

PCB也是采用的3D封装，看着舒服，嘻嘻，丝印基本加好，方便调试焊接，设计完之后一定要记得通过报告（Report)看有没有漏连接的地方，鄙人之前就是疏忽大意漏连一根线导致开板浪费掉了……

- 芯片简介
ADF4350/ADF4351具有一个集成电压控制振荡器(VCO)，其基波输出频率范围为2200 MHz至4400 MHz。此外，利用1/2/4/8/16分频电路，用户可以产生低至35Mhz/137.5 MHz的RF输出频率。对于要求隔离的应用，RF输出级可以实现静音。静音功能既可以通过引脚控制，也可以通过软件控制。同时提供辅助RF输出，且不用时可以关断。
输出频率范围：137.5 MHz至4400 MHz；
小数N分频频率合成器和整数N分频频率合成器；
具有低相位噪声的VCO；
可编程1/2/4/8/16分频输出；
均方根(RMS)抖动：小于0.4 ps rms（典型值）；
电源电压：3.0 V至3.6 V；
逻辑兼容性：1.8 V；
可编程双模预分频器：4/5或8/9；
可编程的输出功率；
RF输出静音功能；
三线式串行接口；
模拟和数字锁定检测；
在宽带宽内快速锁定模式；
周跳减少；

- 使用经验和建议

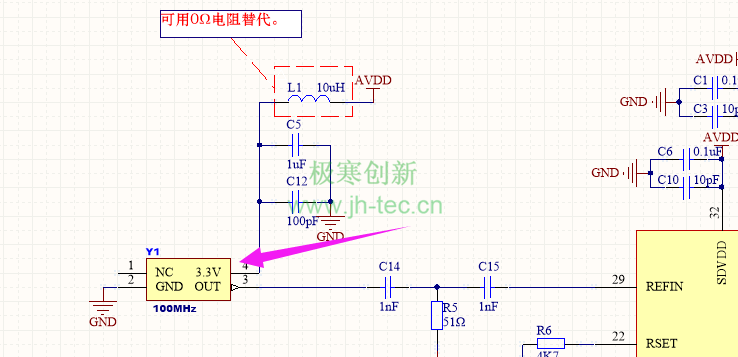

1. ADF4351一般作为系统的信号源，因此它晶振非常关键，直接会影响AD4351出来信号的稳定性，所以大家在选择器件以及布局的时候都要格外谨慎，器件一定要选择正规大厂商的，晶振布局的时候紧挨着主芯片，使晶振信号线尽可能的做短，另外也可以使用外部信号作为ADF4351的时钟，鄙人的板子只设计了板载晶振，调试结果也还可以。 如果是放在系统机箱里边的，一定要做好EMC，建议加一个独立的屏蔽盒。

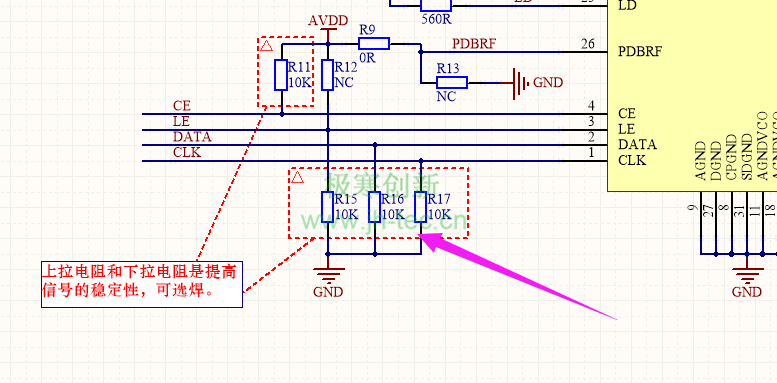

   2. 与单片机通信这里的几个管脚可以选择加上下拉电阻，以提高通信信号的稳定性，一般不焊接的情况问题也不大，当然肯定是建议焊接上保险一些哈~

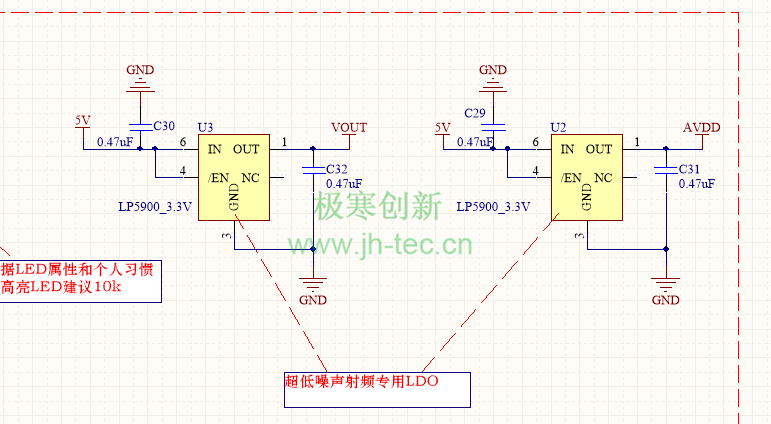

   3. 电源也非常关键，十分建议大家一定采用低噪声的LDO芯片，鄙人这里采用的是超低噪声射频专用芯片LP5900，效果还不错。

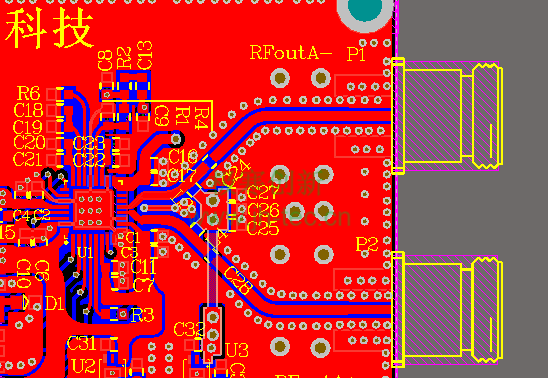

   4. 在PCB设计的时候过孔一定要加足够，提高地信号的完整性。

   5. 如果自己手工焊接，一定要注意ADF4351芯片管脚不要短路了，稍有不慎可能就会烧坏片子

- 结语，总的来说ADF4351注意晶振的器件质量以及布局布线合理性，使用上基本没啥问题。

源文件下载（仅供参考和学习交流）

链接：https://pan.baidu.com/s/12hCmzDun0KkZY-7EGWigwQ
提取码：l22l
