UAF42原理图/PCB电路设计使用经验

【轻松一刻】

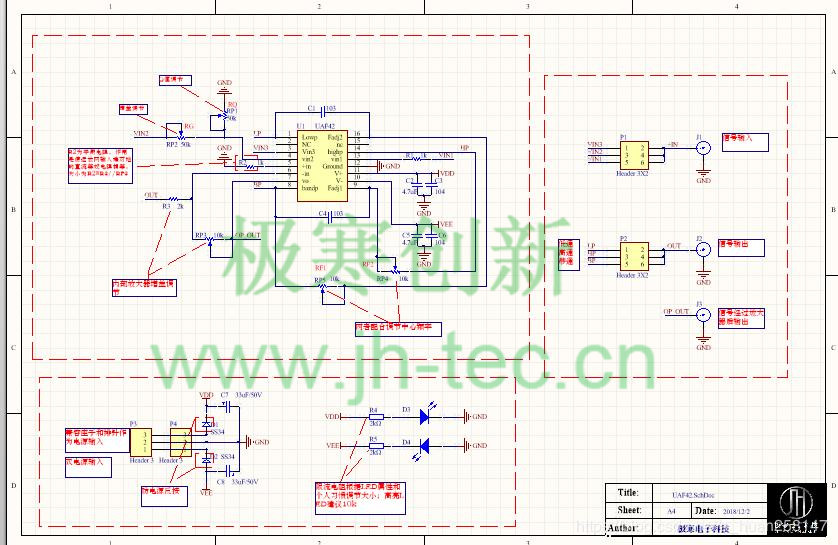

今天给大家分享一下关于UAF42的一些使用经验和建议，希望对大家有些帮助。整体原理图如下：

整体PCB如下：

芯片特点：
1.通用性强，可根据需求设计成带通、高通、低通、带阻滤波器；
2.简易的外围设计；
3.具有高精度频率和高Q值；
4.片上集成有1000pF±5%的电容；

使用建议

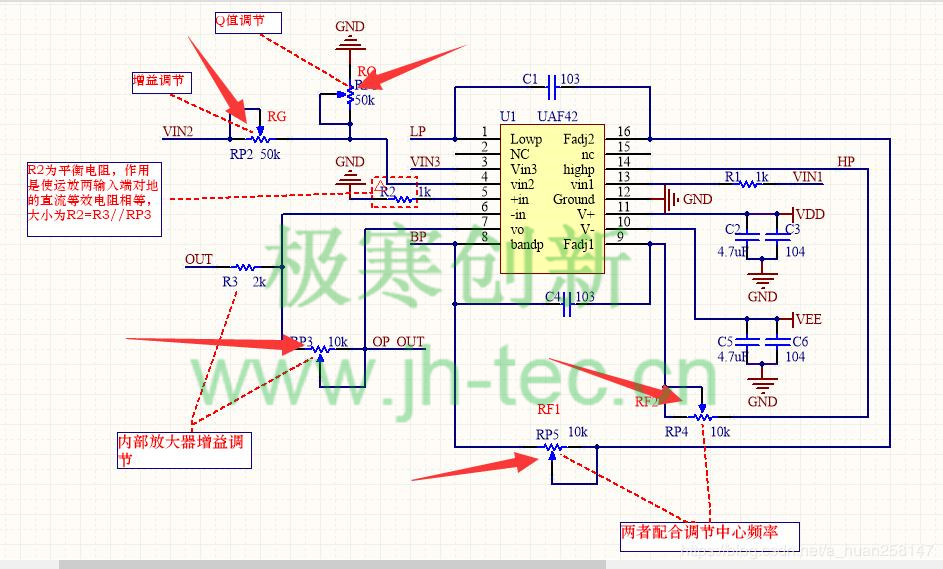

1.这几个地方均建议使用多线圈的高精度滑变，利于后期调节。RQ为滤波器的Q值调节，RG为输入信号的增益调节，RP3为内部放大器增益调节，RF1和RF2配合使用可调节中心频率。

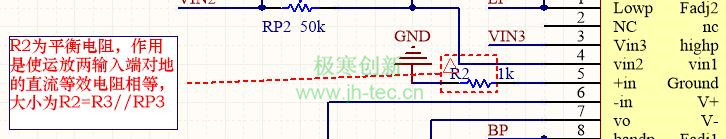

2.此处的平衡电阻大小可根据具体的情况来选择

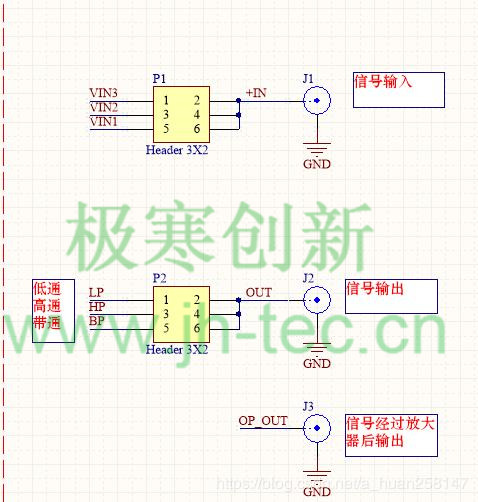

3.信号输入和输出这里可参照如下这样子来设计，通过排针来选择所需

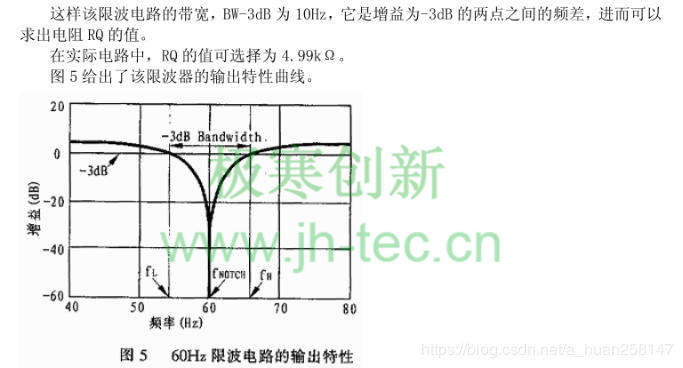

4.UAF42可以用来设计陷波器，以上原理图兼容高通、低通、带通，未兼容陷波器，如果大家需要，可参考下面60Hz陷波器的设计方法

源文件
