AD18之前的版本和18之后版本的设置方法有所差异,具体操作如下:

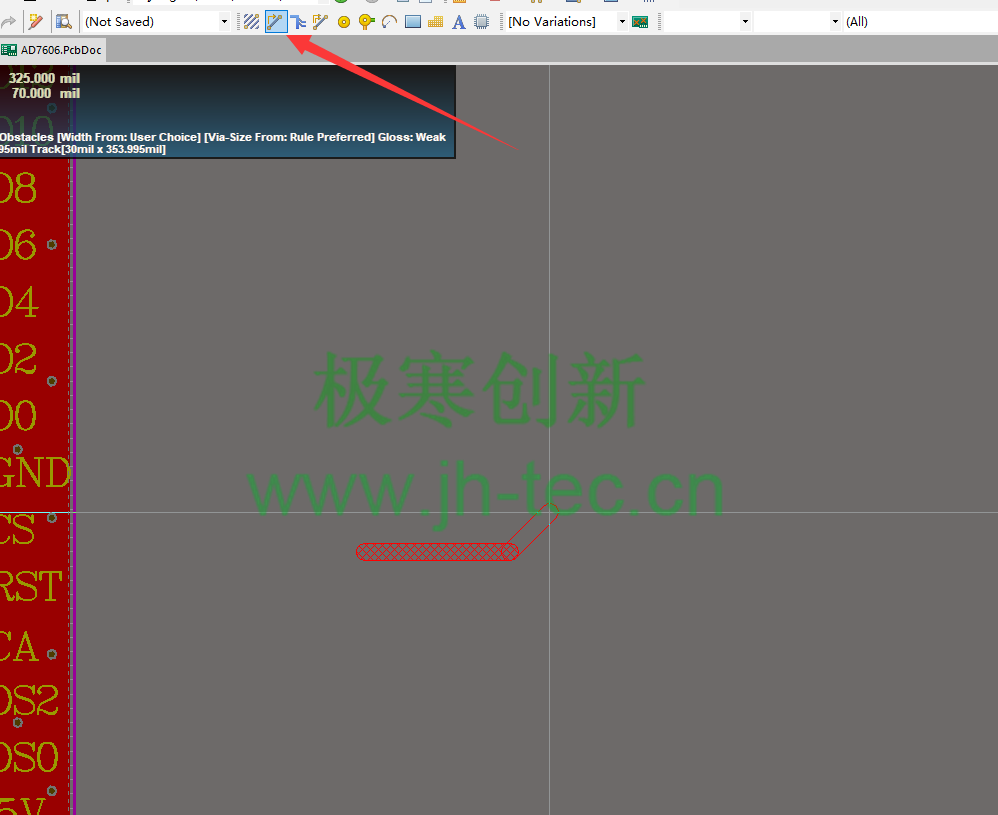

第一步,进入PCB环境后点击交互式布线,如下图:
第二步,AD18之前版本可以通过 按Tab键,进入下图页面,之后再点击Favorites,但是AD18版本之后通过Tab键已经无法设置了。

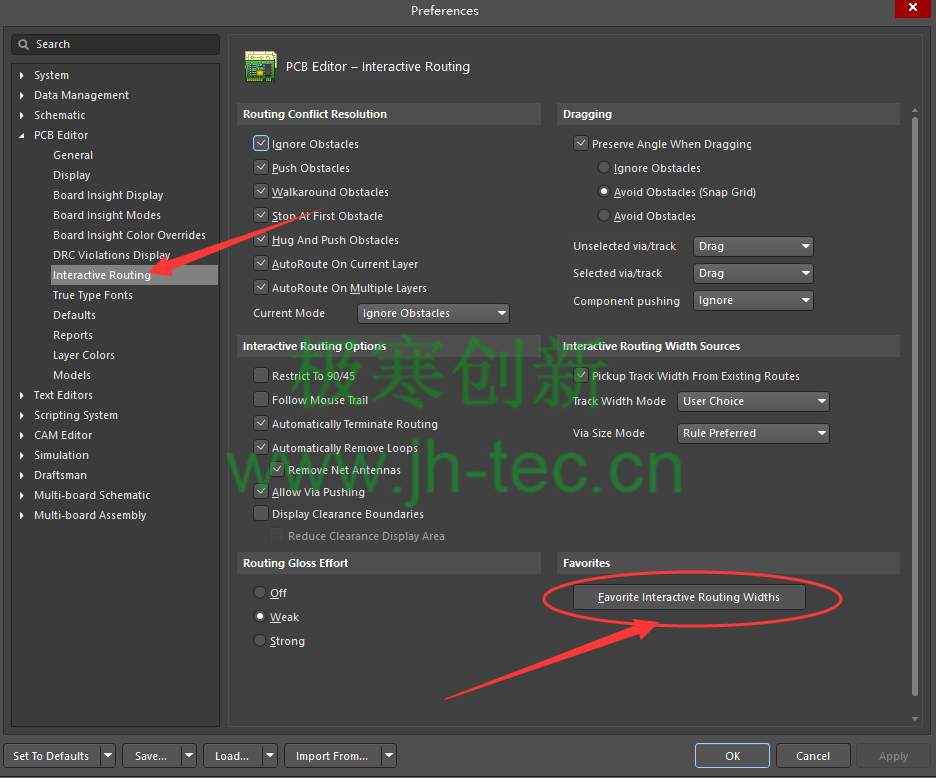

AD18的版本如何设置呢:按快捷键OP(直接在键盘上连续按O P两个键) 出来下面的界面,选择PCB Editor,接着参照下图选择(这个设置方式也适合之前的任意版本)

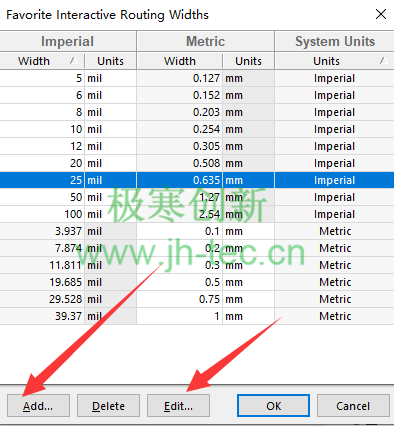

第三步,在该页面可选择增加线宽参数,也可以在以上线宽基础上编辑;

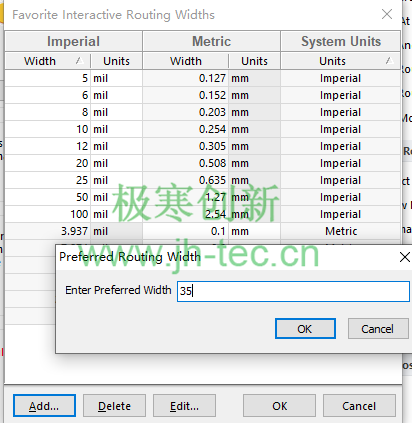

举个例子,下面是我增添的一个35mil线宽:

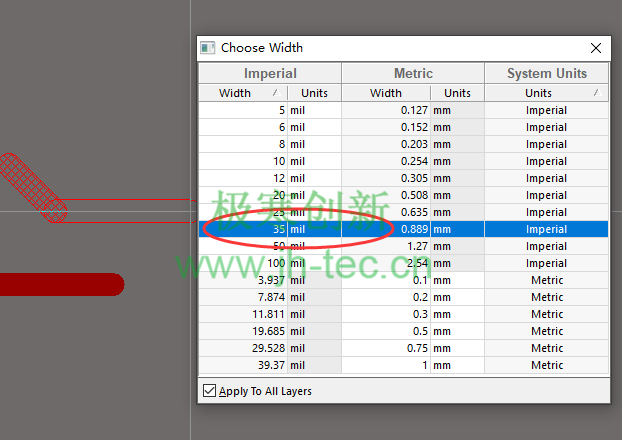

第四步,那么设置好了之后如何使用呢?很简单,在我们布线的时候,使用快捷键 Shift +W弹出以下页面,选择自己想要的线宽就可以啦!
以上。希望对大伙有所帮助哈~
参考库:
链接:https://pan.baidu.com/s/18A6MK53jEh6X0LBppS8Xsw
提取码:a2f5
