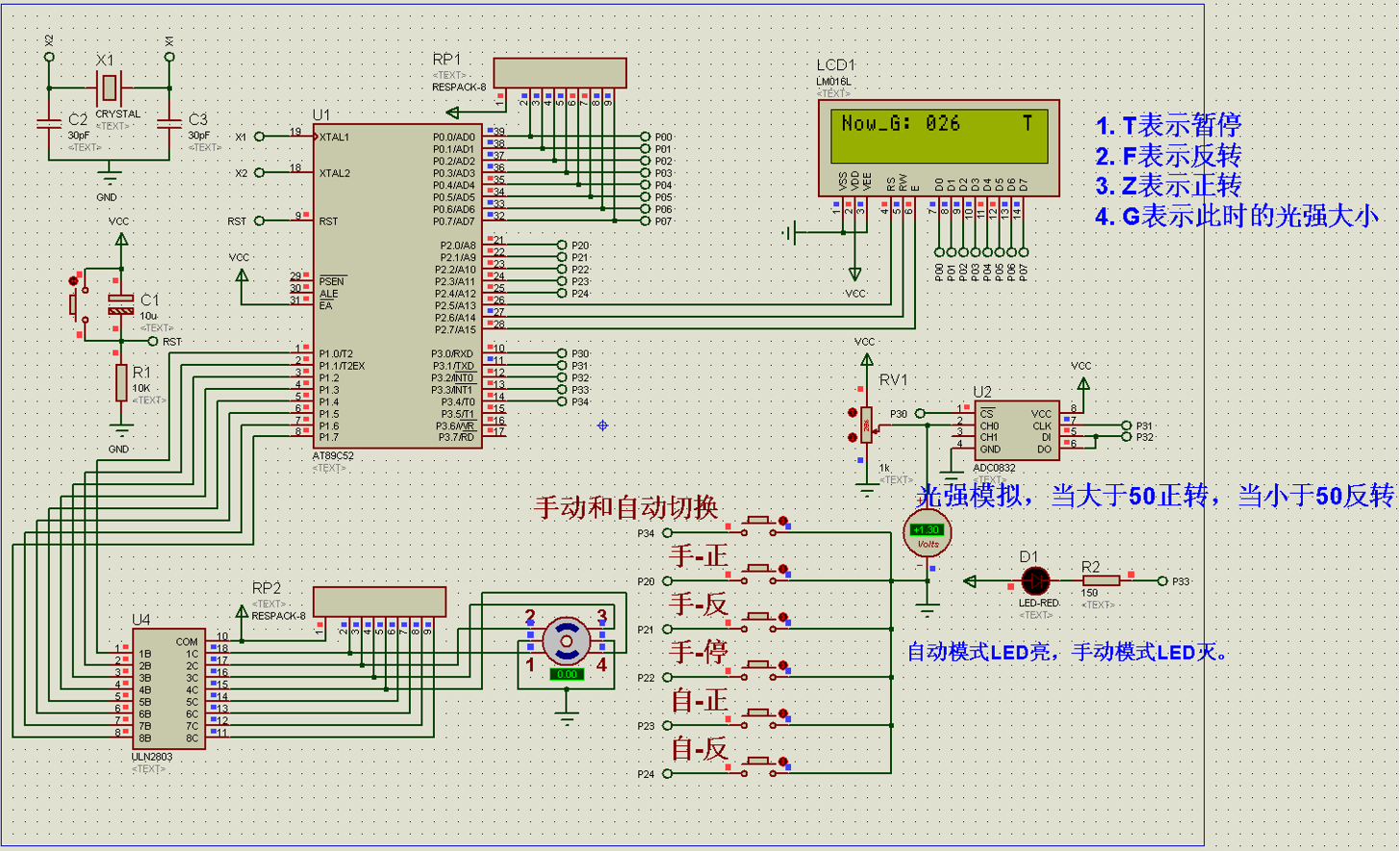

仿真图1:
A. 由LCD1602作为显示器,6个按键控制手动自动模式以及启停等设置;
B. ADC0832作为ADC,ULN2803作为驱动IC,LED指示此时的模式;

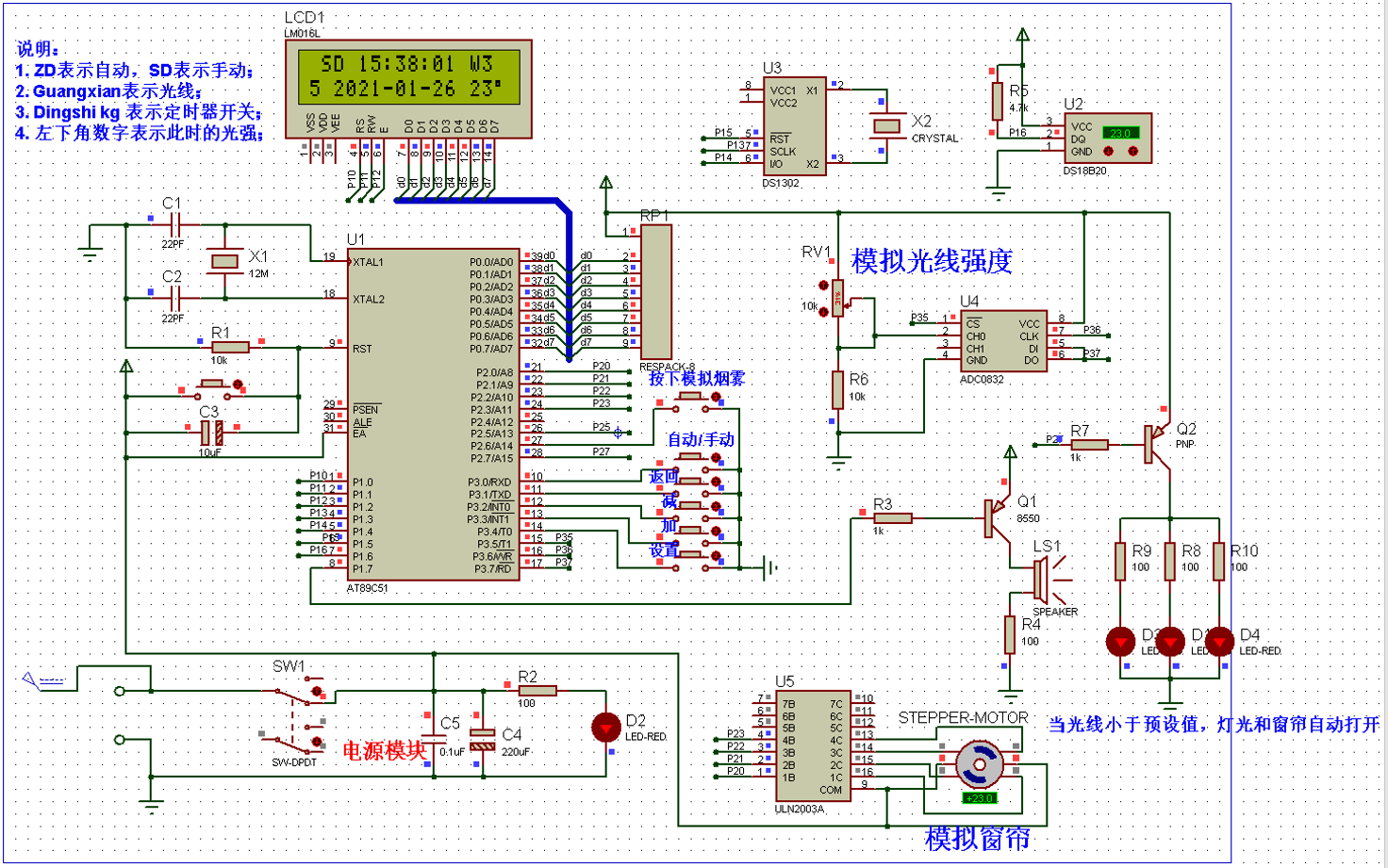

仿真图2:
A. 由LCD1602作为显示器,按键控制设置,具有时间显示,温度显示以及模拟烟雾;
B. ADC0832作为ADC,ULN2003作为驱动IC,LED指示此时的模式,烟雾按下触发蜂鸣器报警;

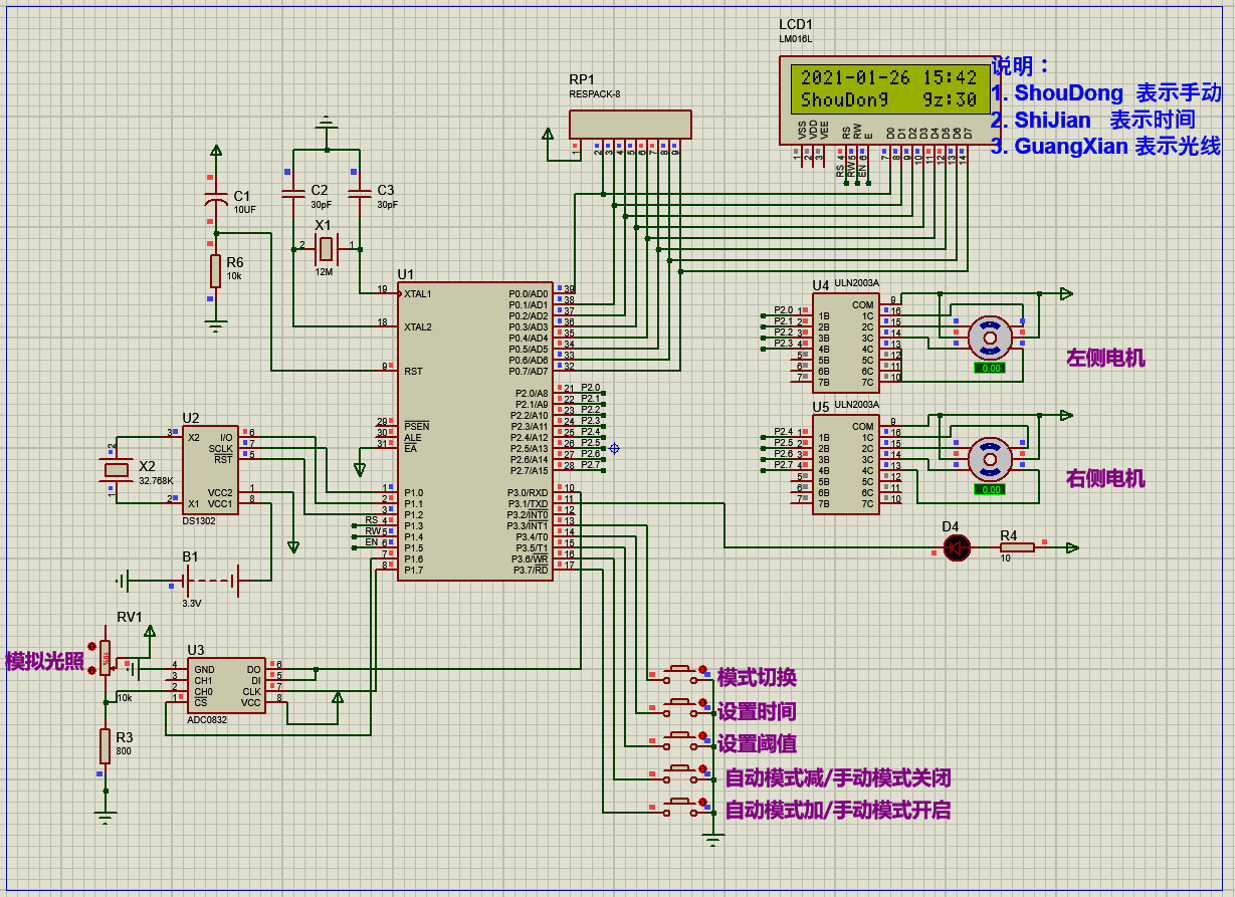

仿真图3:
A. 由LCD1602作为显示,具有DS1302时间显示,6个按键设置相关参数,电位器模拟光强,两个电机模拟窗帘,具有手动和自动两种模式;
链接:https://pan.baidu.com/s/1-AQNHRabebXqA2OtimhkZQ
提取码:hvlb
