【前言】

Hello,大家好,今天星仔想跟大家分享Cadence OrCAD Capture CIS和Altium Designer本地数据库的搭建与配置,下面是系统和软件的版本信息:

1、操作系统:Windows 10

2、Microsoft Access 2013

3、Cadence 16.6 OrCAD Capture CIS

4、Altium Designer 20.0.13

【OrCAD搭建配置CIS库】

1、建立原理图库及PCB封装库

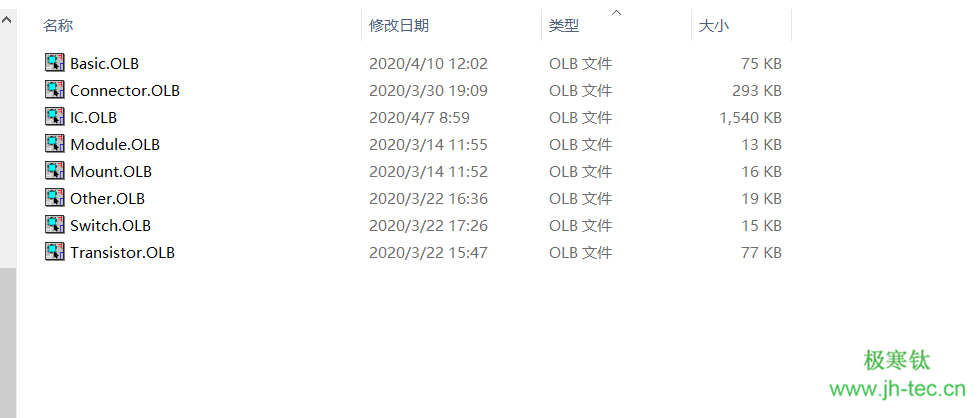

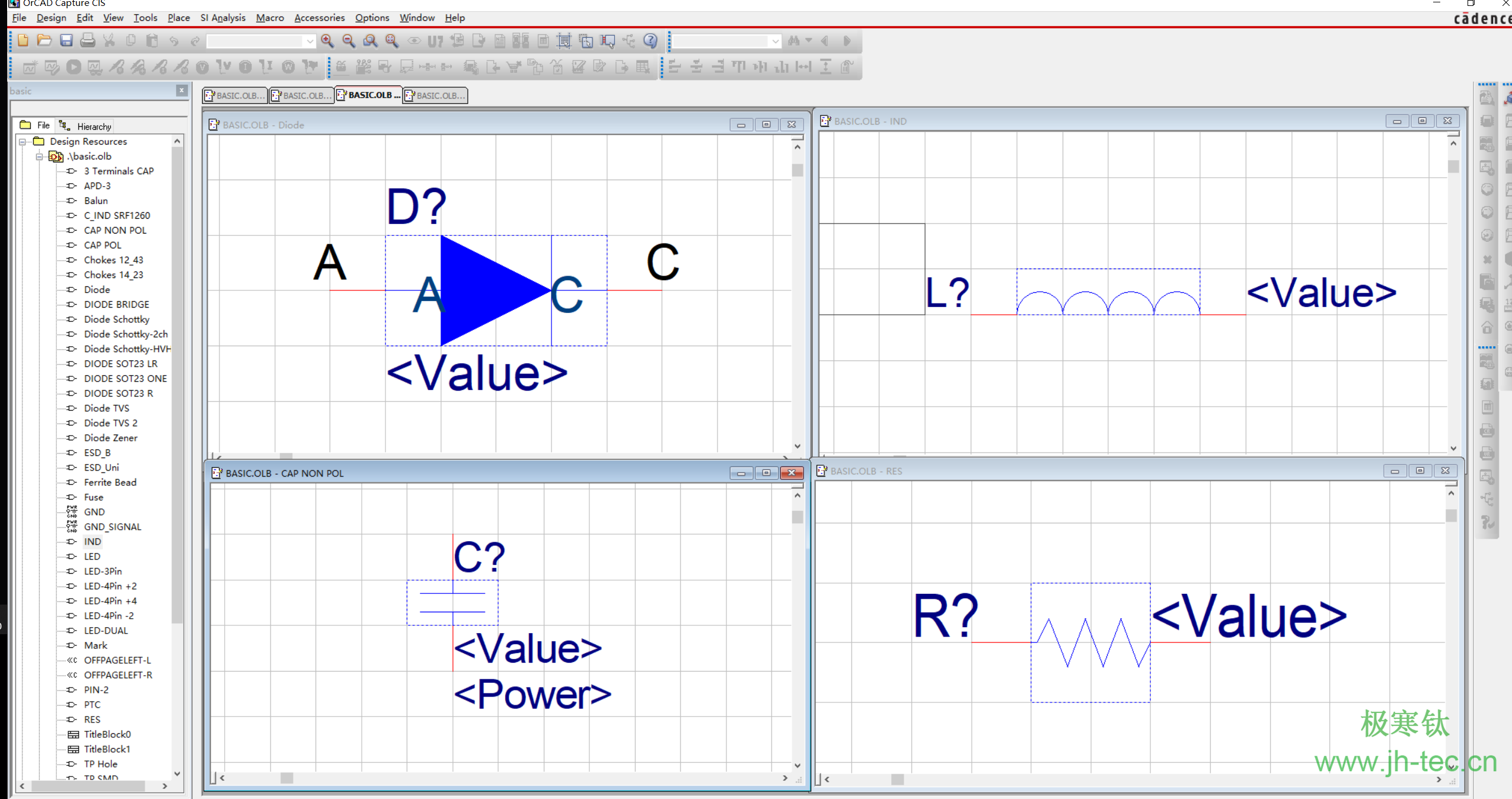

建立原理图库,保存至E:LibraryCadence_LibSCH_LIB(文件夹地址可自选)

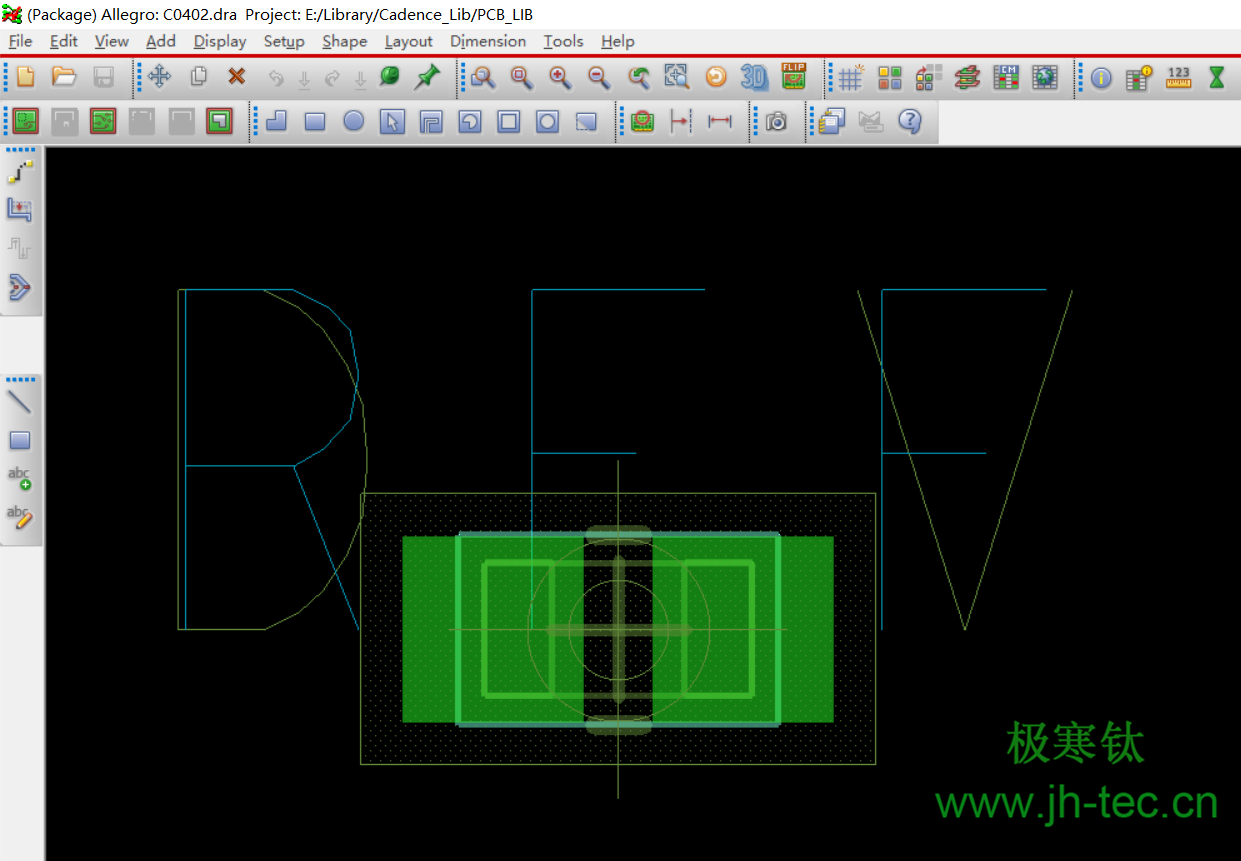

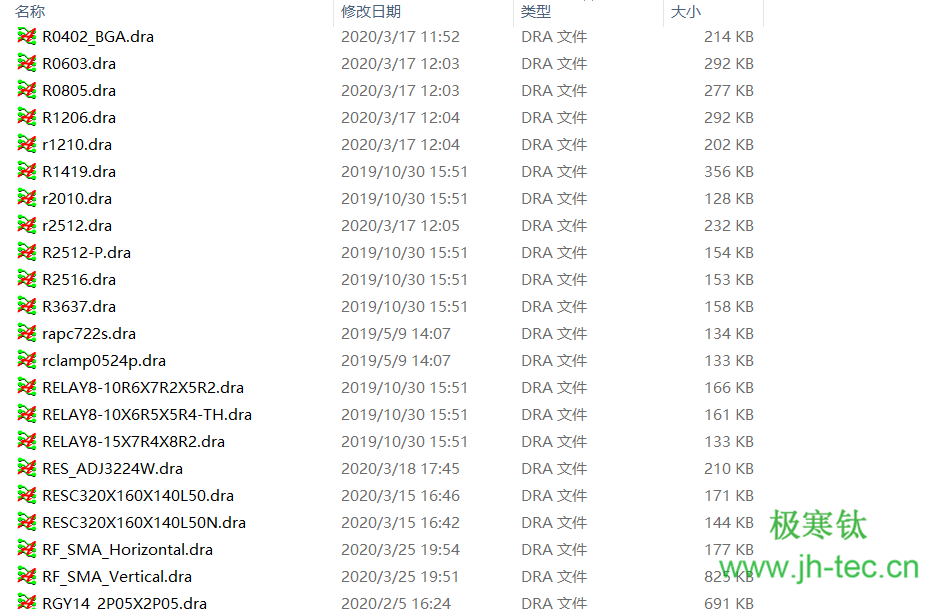

建立PCB封装库,保存至E:LibraryCadence_LibPCB_LIB(文件夹地址可自选)

2、创建Access数据库

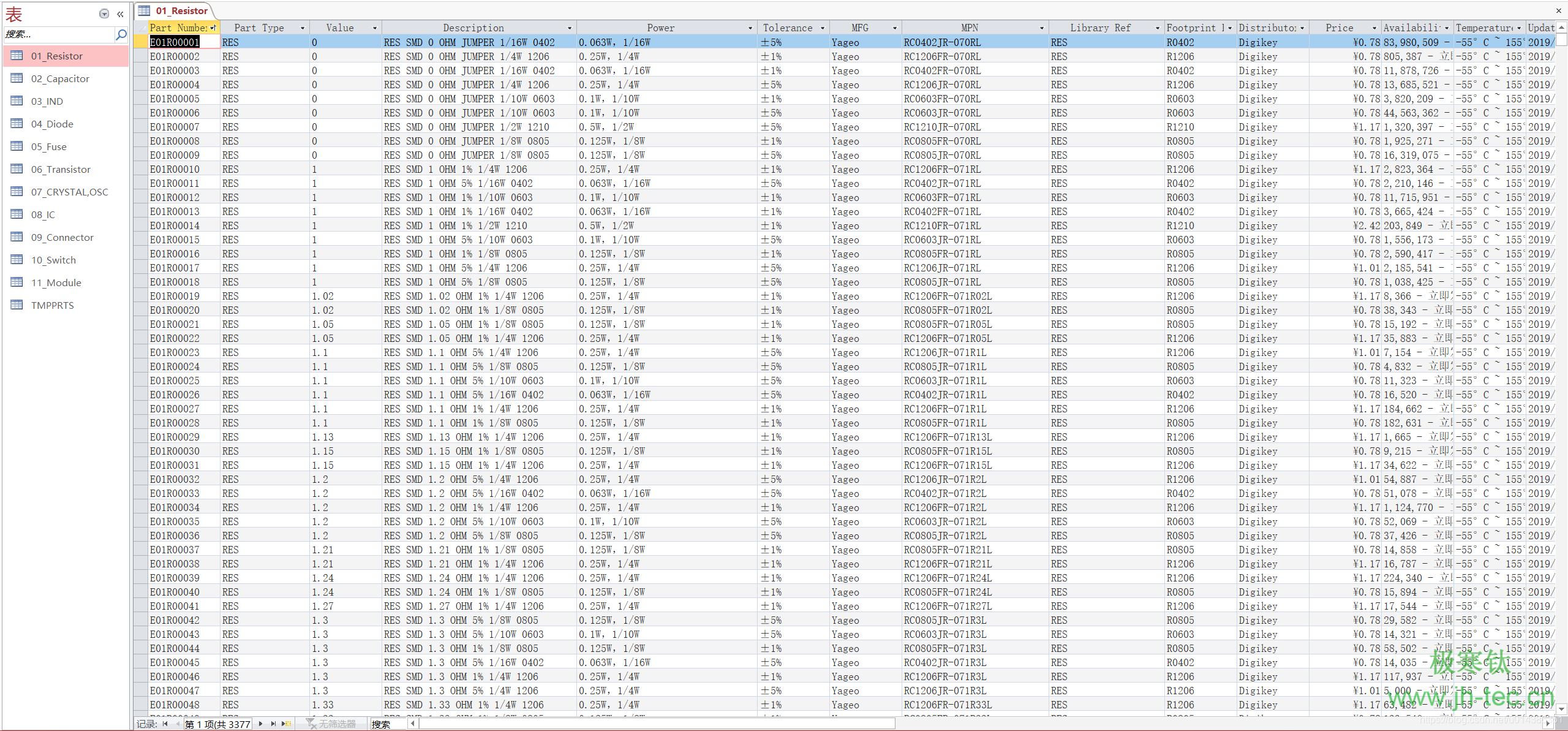

打开Access软件。1)新建mdb或accdb数据库文件;2)新建数据表;3)根据自己需要添加相关字段;

以下是对我自己添加字段的简要说明:

Part Number:器件编号

Part Type:器件种类

Value:参数值(对应原理图库中的'<Value>')

Description:器件描述

Power:器件电源相关属性

Tolerance:容差

Library Ref:原理图封装命名(对应原理图库的命名)

Library Path:原理图库文件地址(主要用于AD)

Footprint Ref:PCB封装命名(对应PCB封装的命名)

Footprint Path:PCB封装库文件地址(主要用于AD)

MFG:器件厂家

MPN:器件厂家编码

Distributor:供应商

Price:价格(人民币)

Availability:供货情况

CompentLinkDescription:器件手册描述

ComponentLink1URL:器件手册地址

Temperature:器件工作温度

Updated time:信息更新时间

将建立好的Library.mdb文件保存至E:Library(地址可自选)

3、配置本地数据源

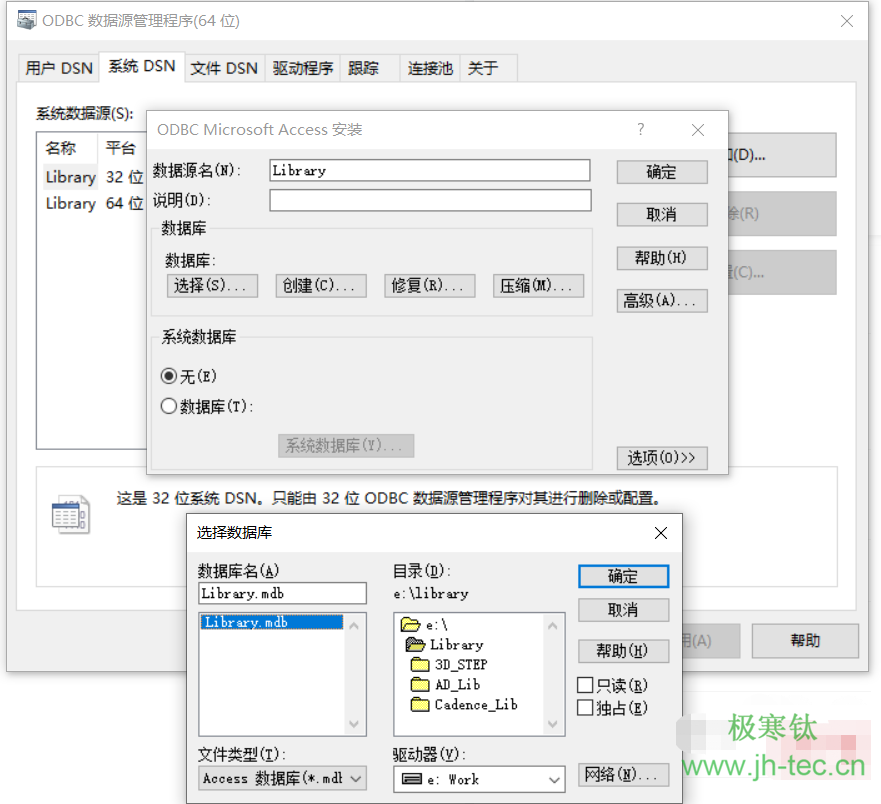

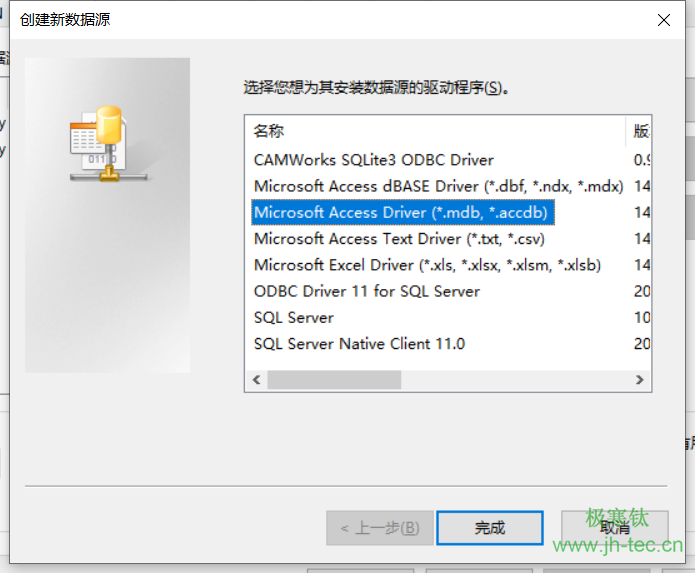

1)打开控制面板-管理工具,找到数据源(ODBC) 64位。Tips:64位如果配置失败,请以管理员身份运行C:WindowsSysWOW64odbcad64.exe  或者尝试使用数据源(ODBC) 32位

2)添加上面创建的数据库文件Library.mdb

到此,数据源配置结束

4、配置OrCAD客户端

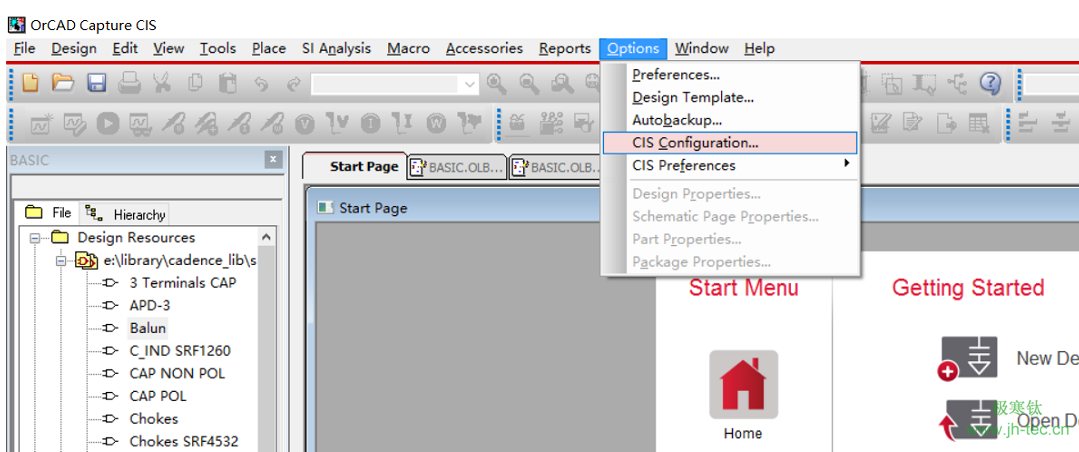

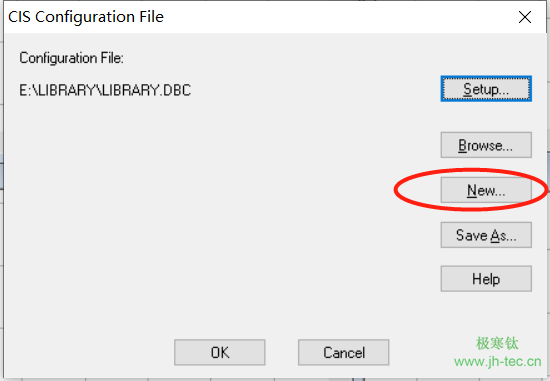

启动Design Entry CIS,点击Options-CIS configuration

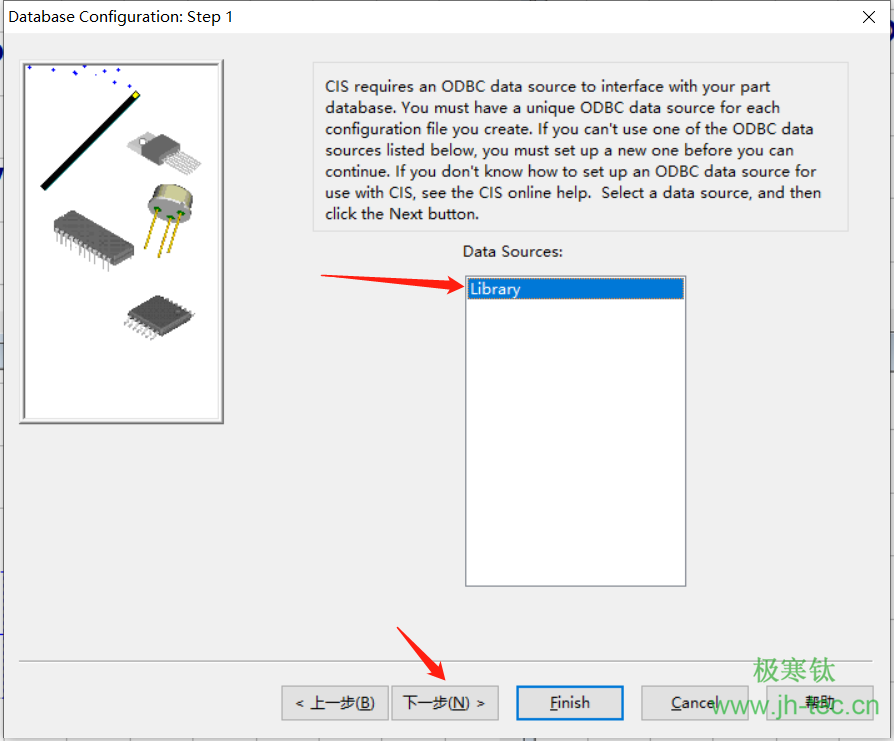

1)选择刚刚创建的数据源;

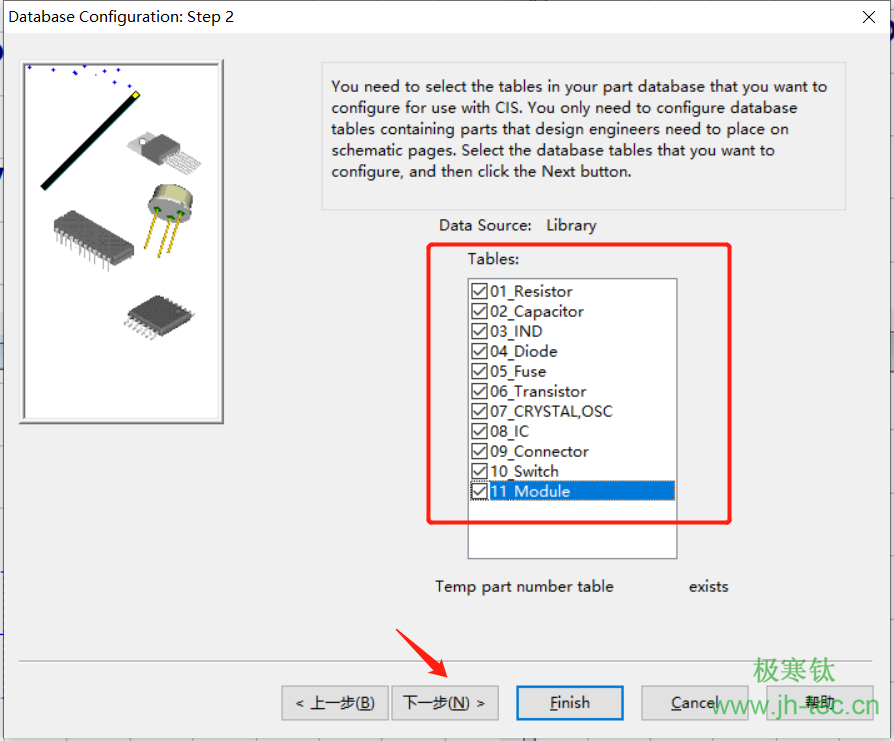

2)勾选需要显示的Tables;

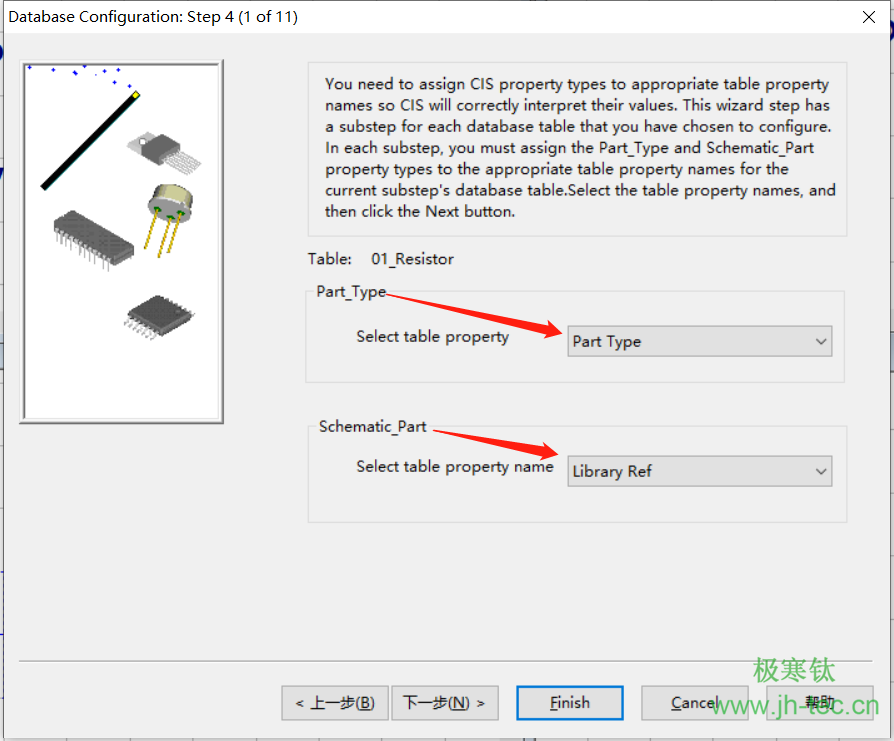

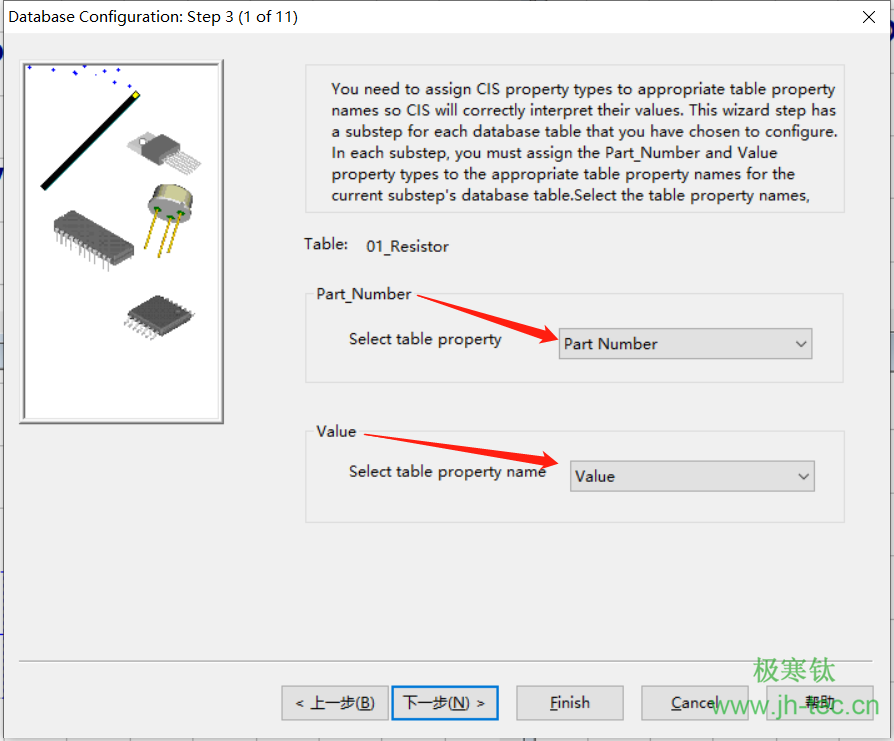

3)选择对应的属性选项;

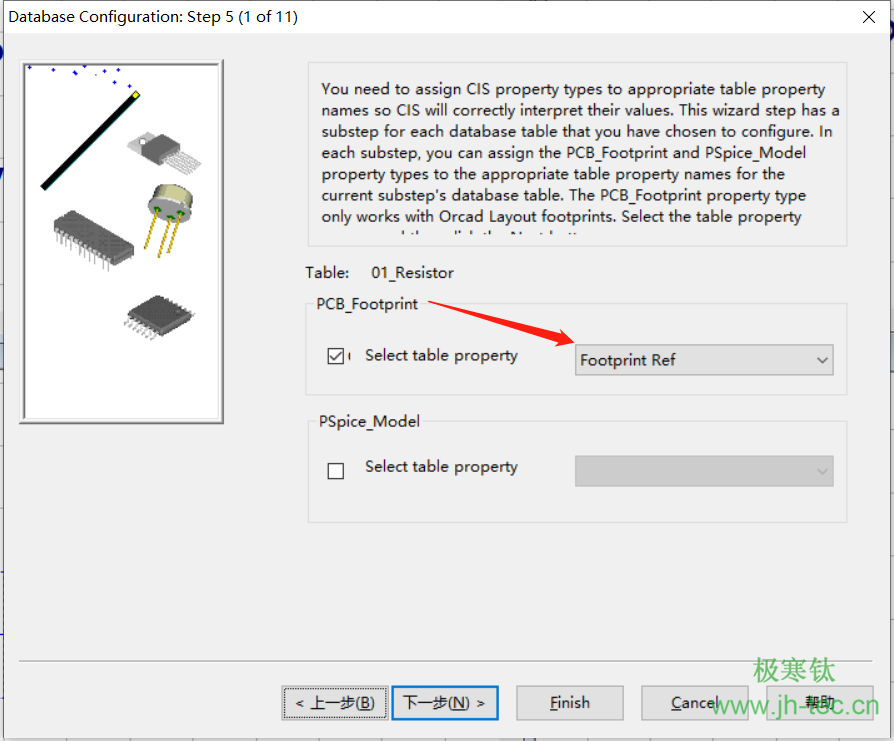

4)选择PCB Footprint的对应属性;

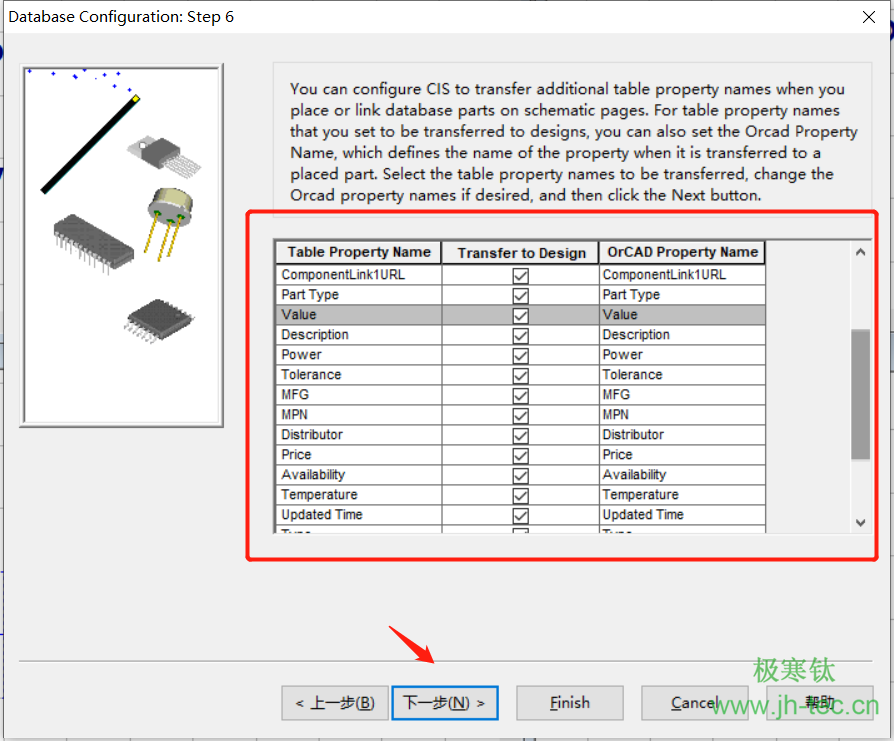

5)选择希望显示的属性:

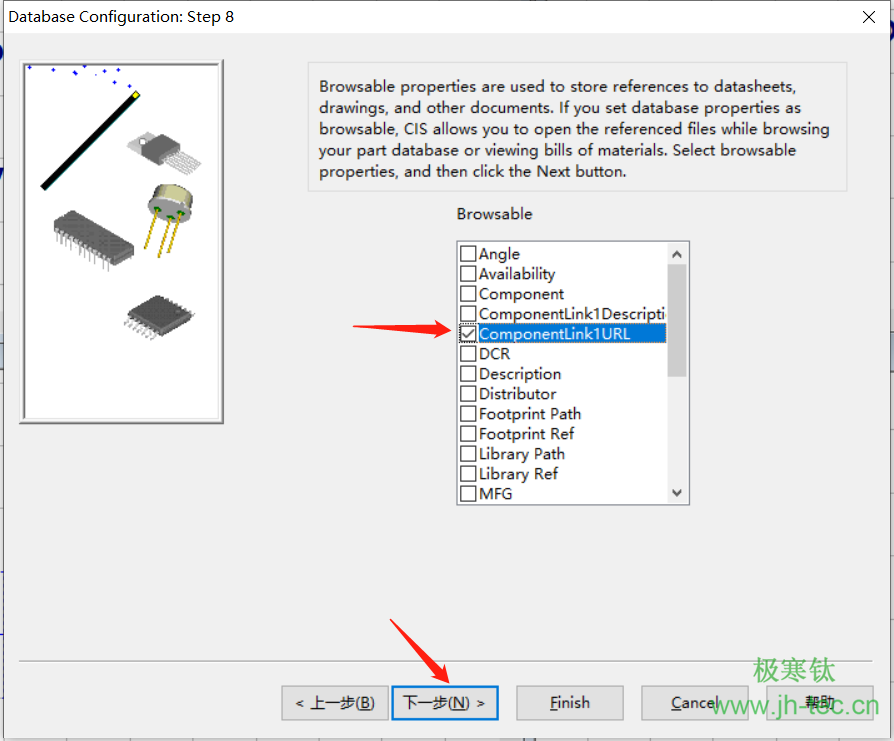

6)配置超链接属性;

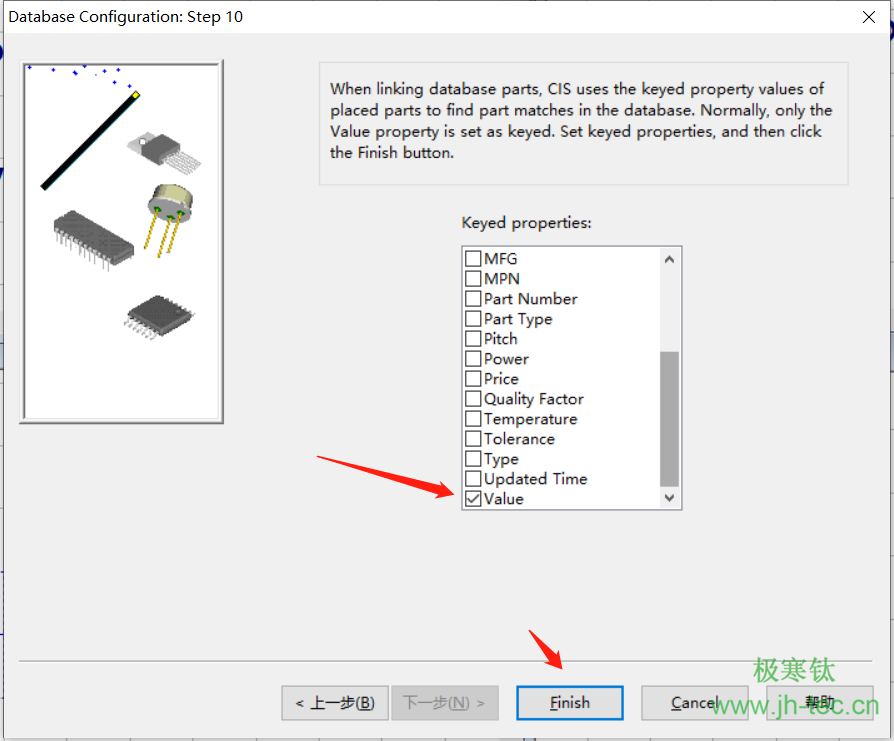

7)配置关键属性,直接点击Finish;

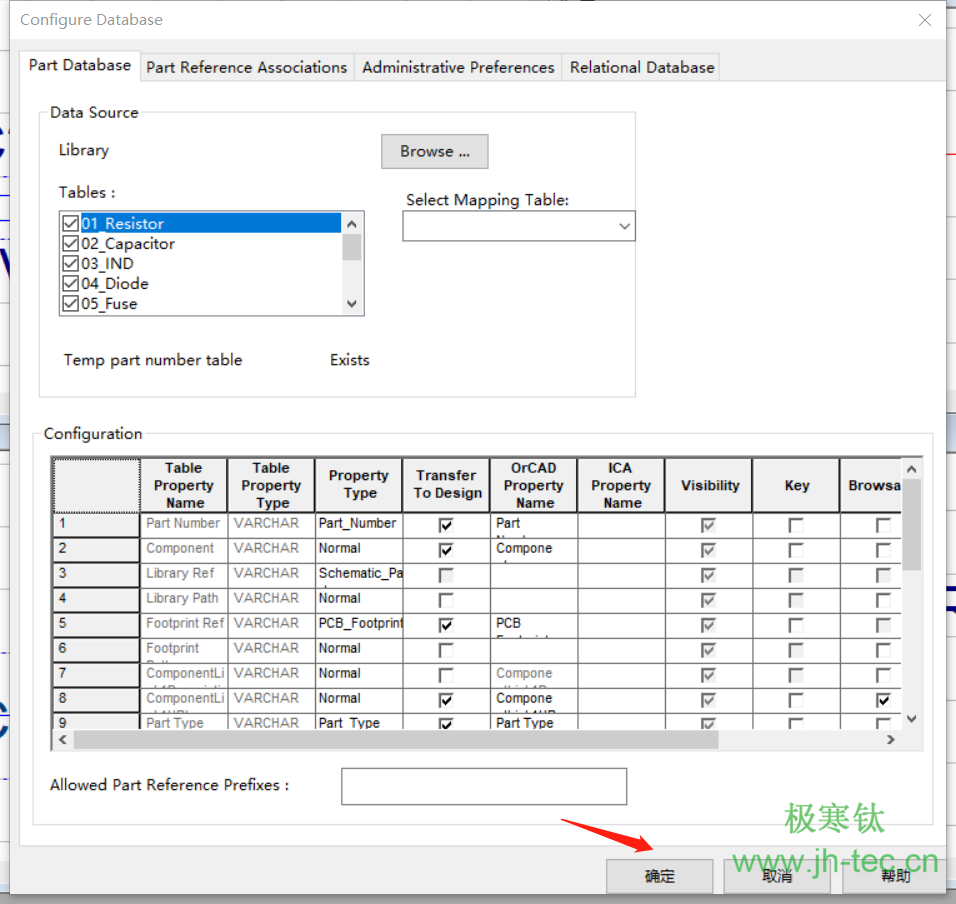

8)等待弹出界面,点击确定,保存Library.dbc文件

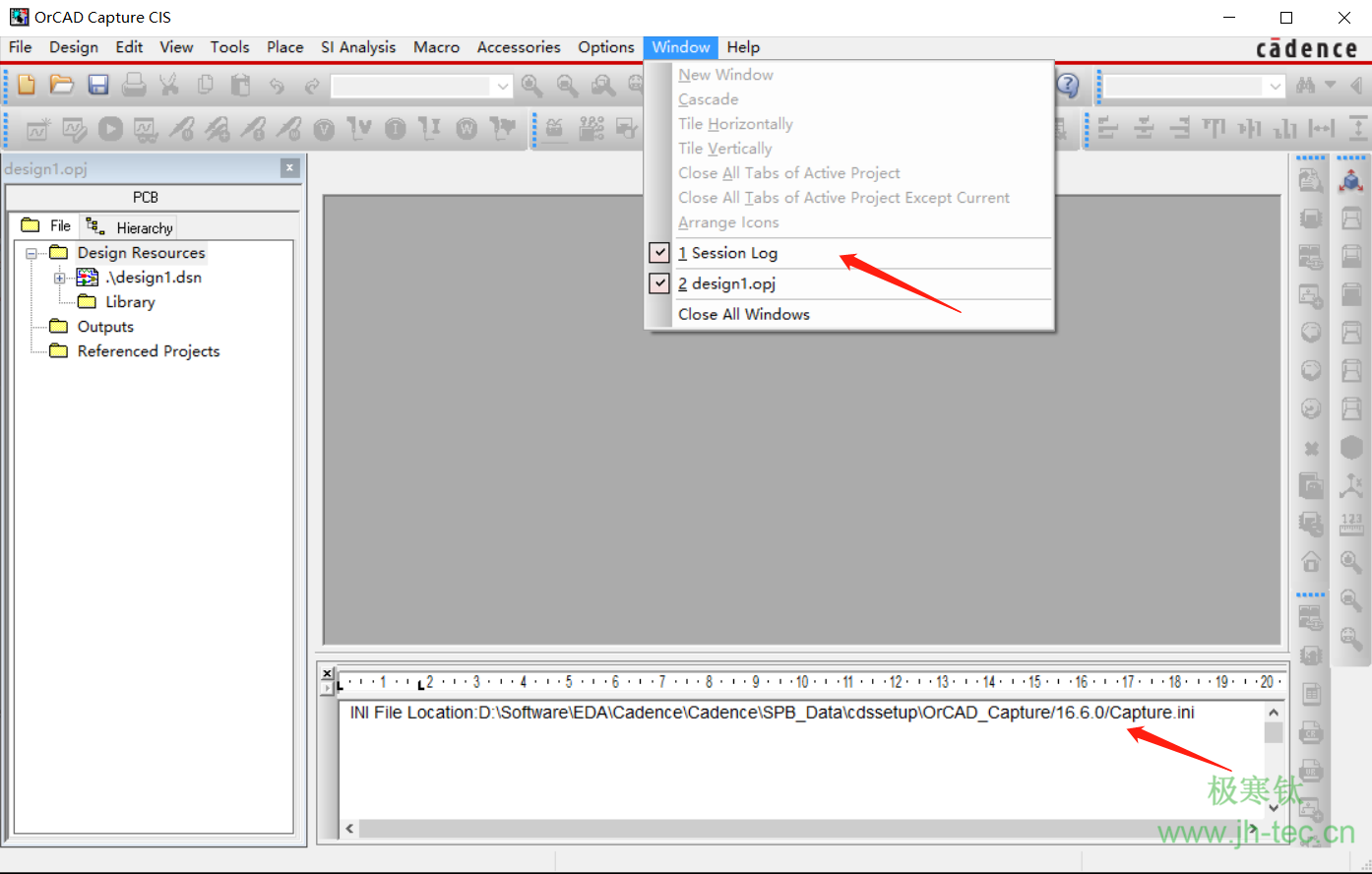

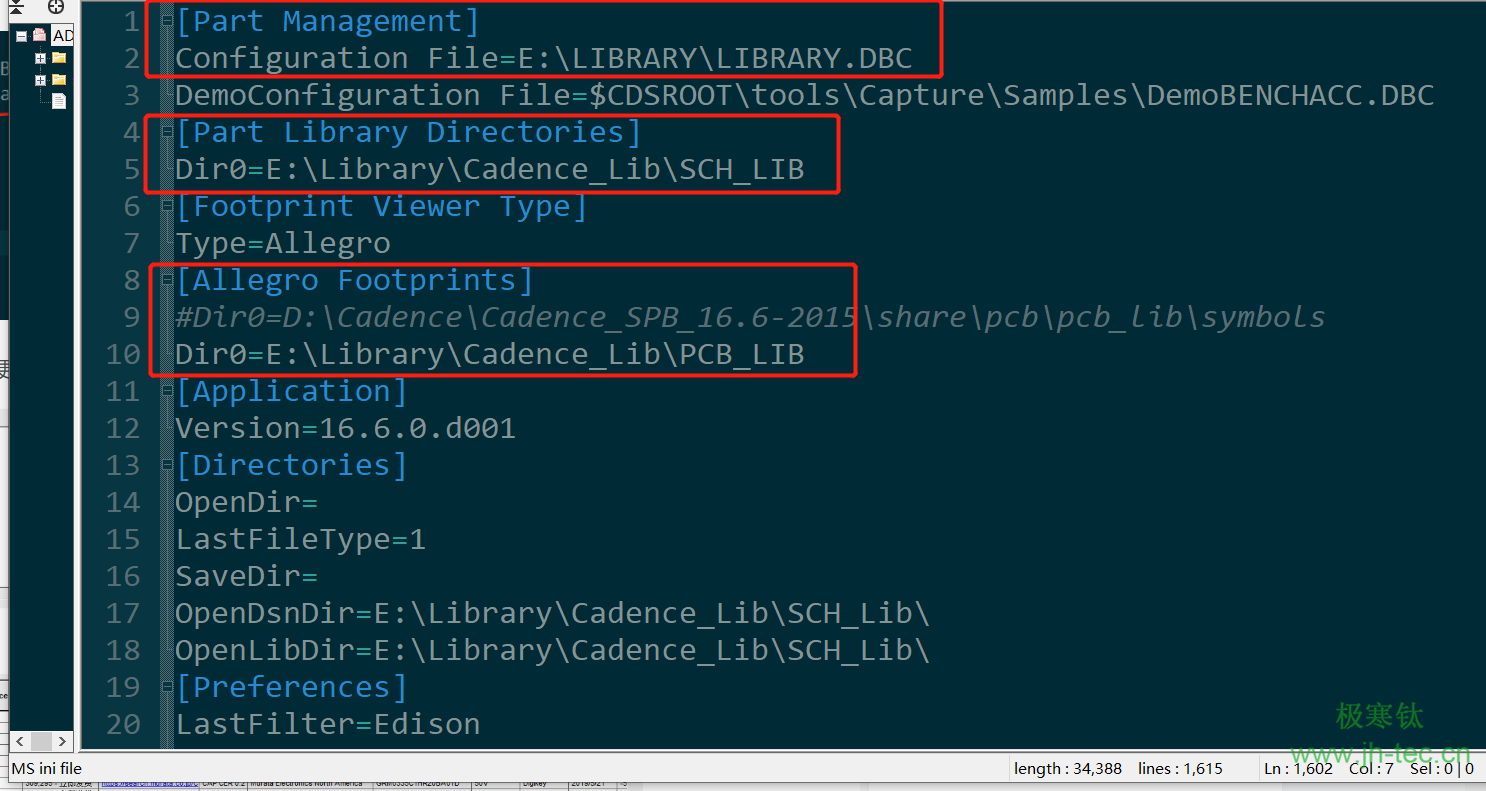

9)在session log窗口找到Capture.ini文件的位置,然后打开Capture.ini文件,添加原理图库的位置(可同时添加PCB Footprint的位置)。

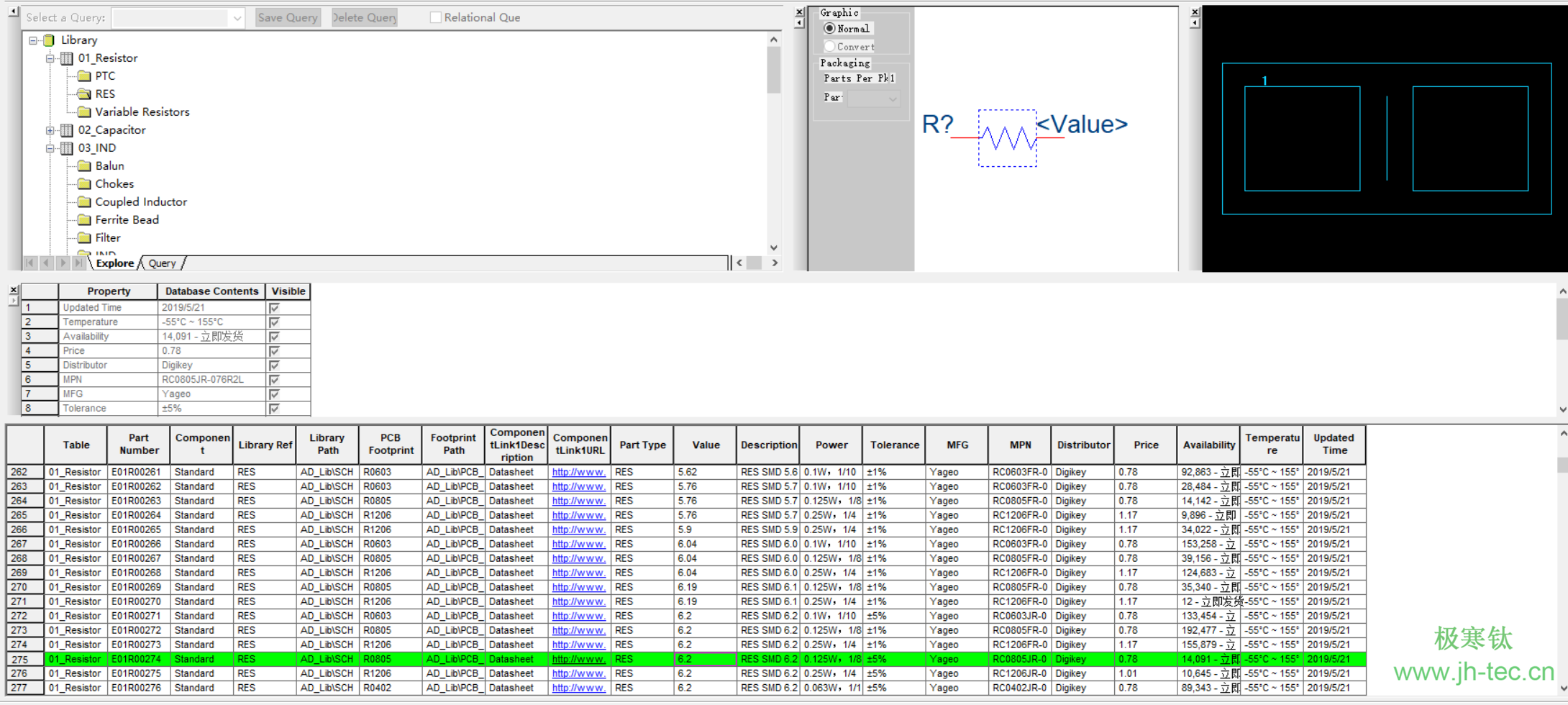

10)整个配置过程到此结束,打开软件,按z键便可调用CIS库

【AD数据库配置】

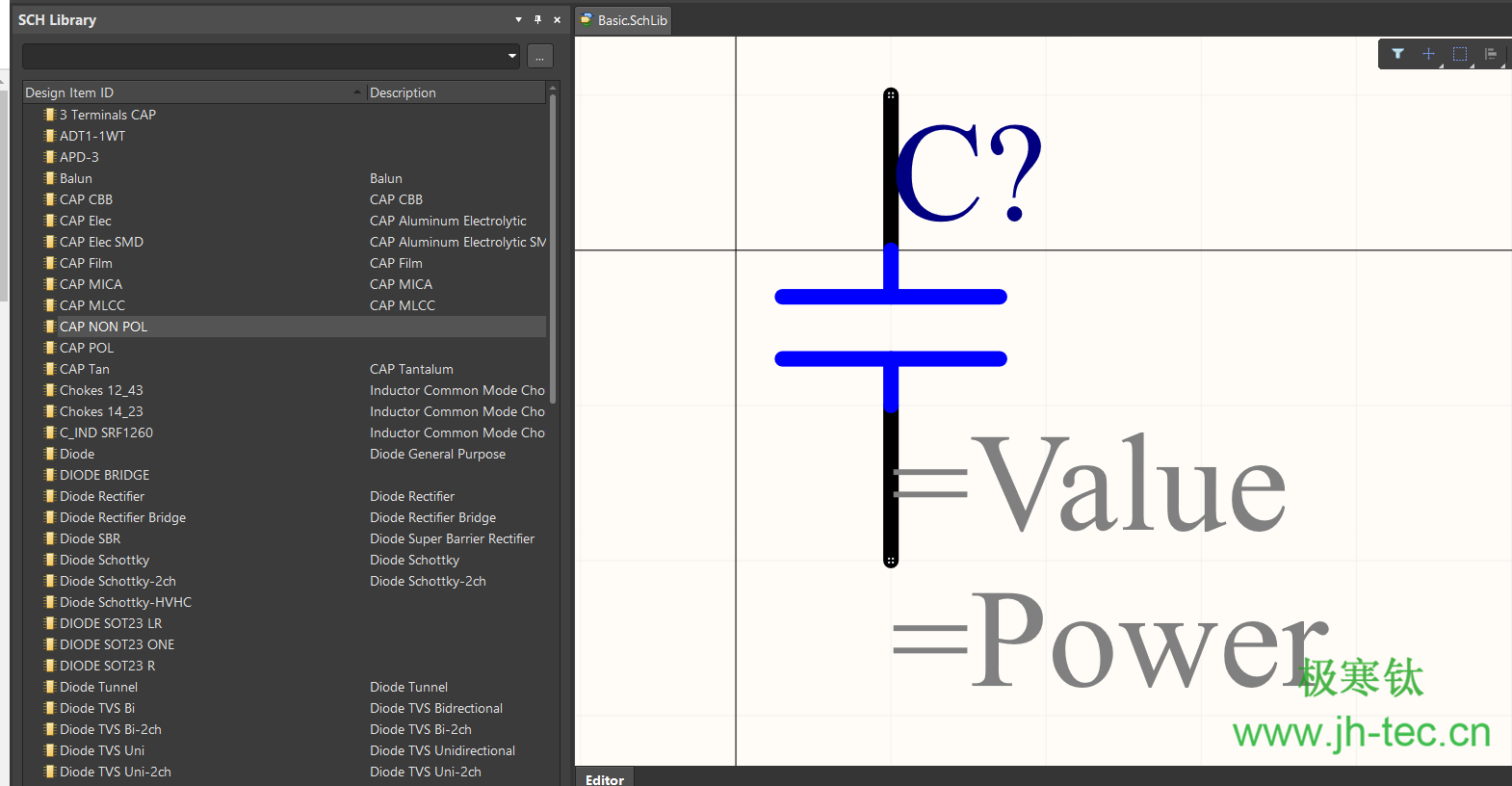

1、建立原理图库及PCB封装库

建立原理图库,保存至E:LibraryAD_LibSCH_LIB(文件夹地址可自选)

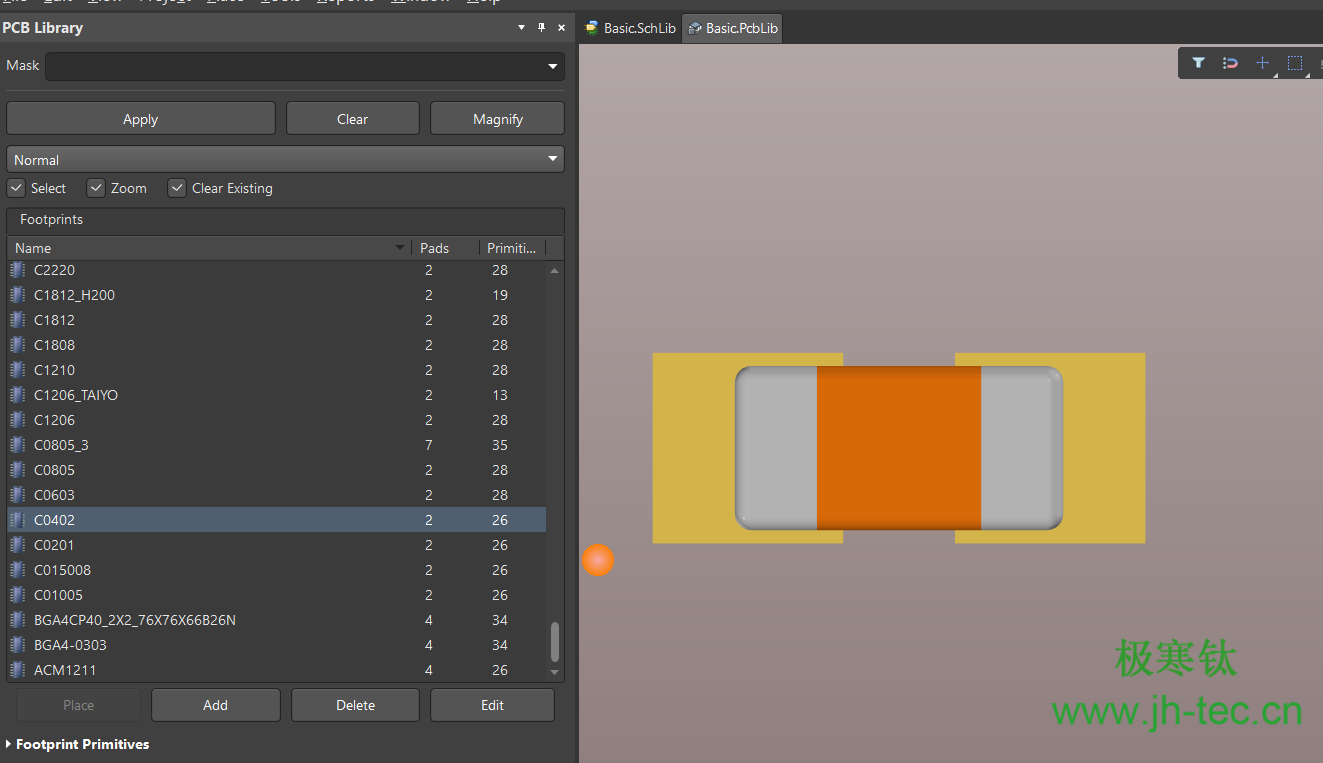

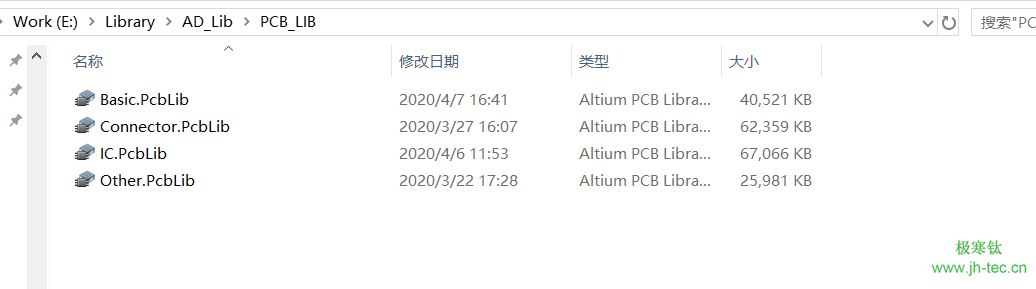

建立PCB封装库,保存至E:LibraryAD_LibPCB_LIB(文件夹地址可自选)

2、创建Access数据库

参考上文

3、配置本地数据源

参考上文

4、新建及配置Database Library

相比于OrCad,AD的Database Library配置要简单得多。

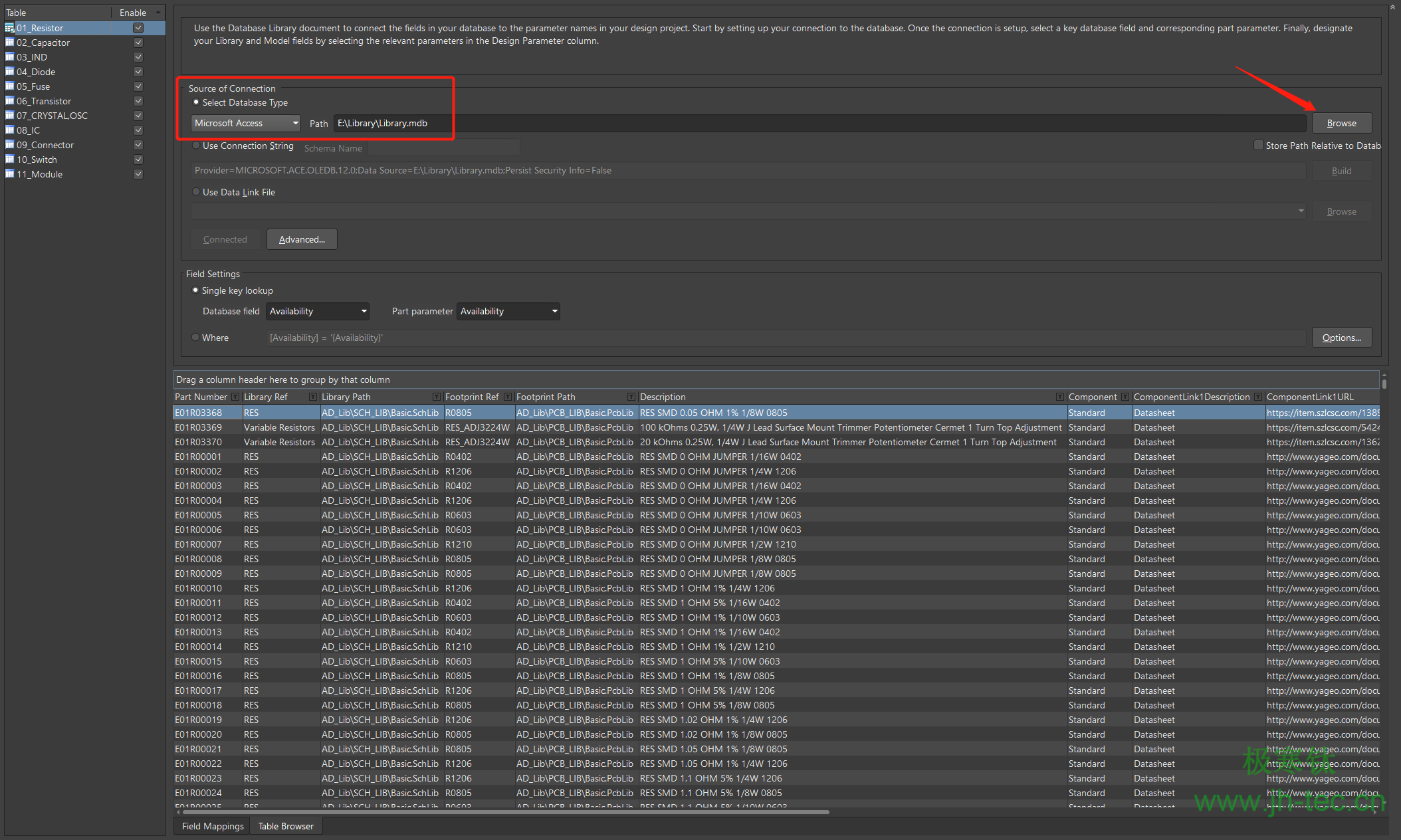

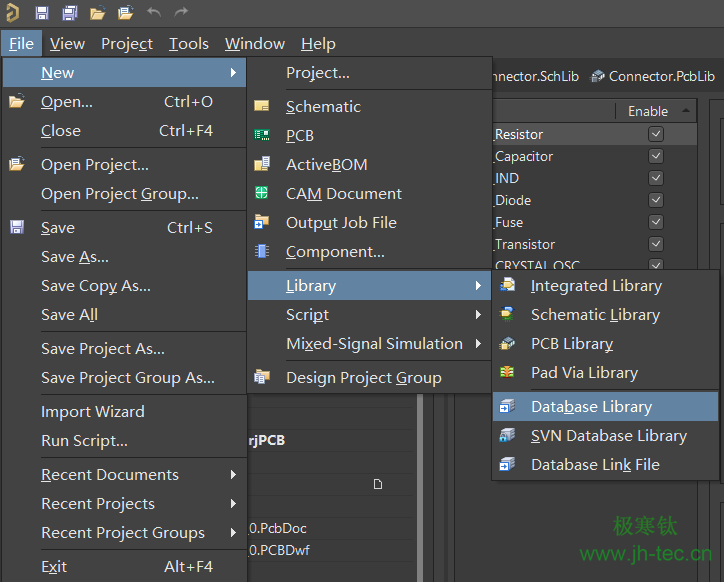

1)新建Library.DbLib:依次点击File->New->Library->Database Library,进入Database Library界面后,点击Browse,选择上文创建的数据库文件Library.mdb,然后点击Connect,完成后保存为Library.DbLib

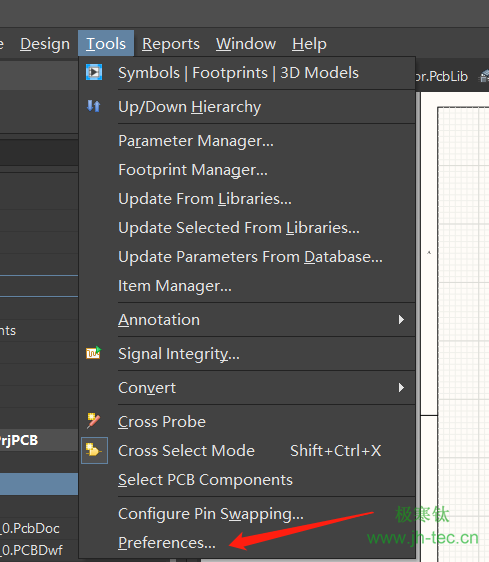

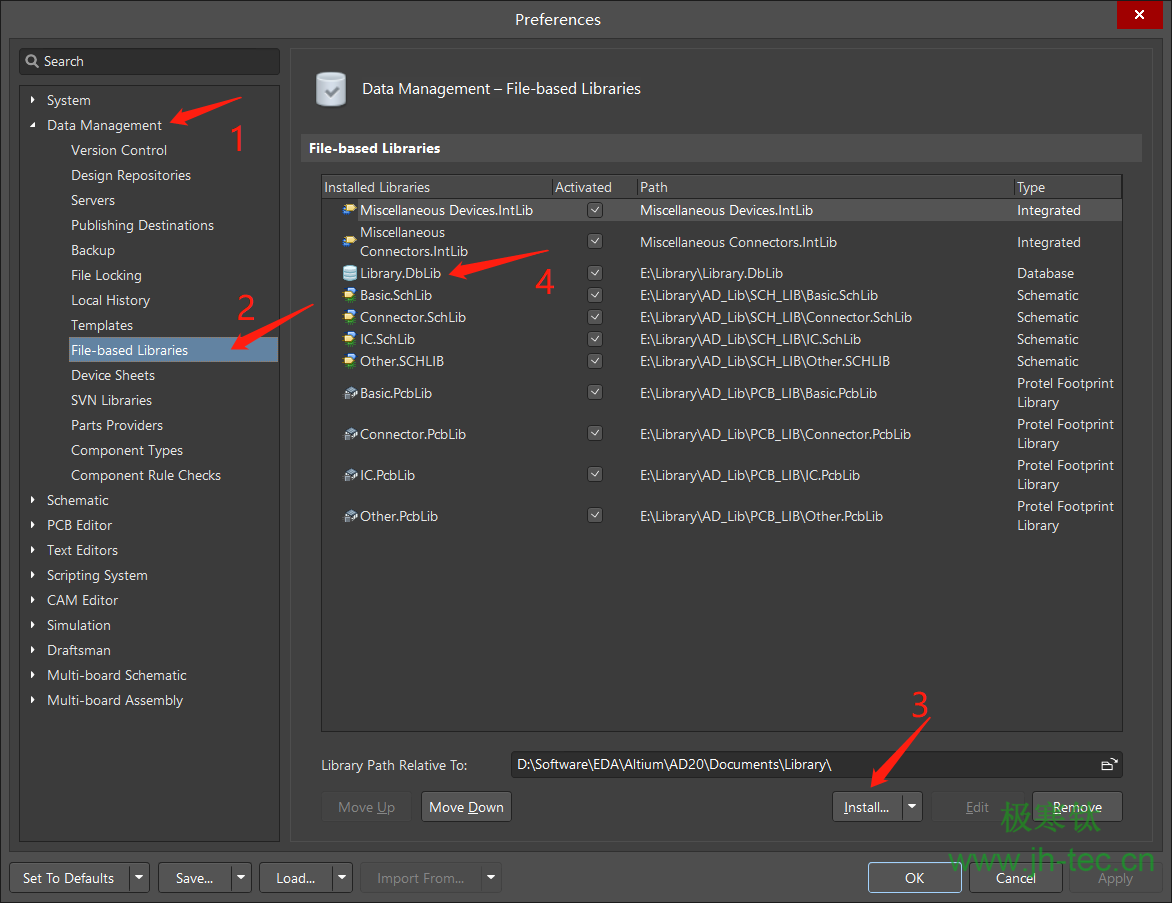

2)Preferences设置:依次点击Tools->Preferences->Data Management->File-based Libraries->Install,选择刚刚创建的Database Library文件Library.DbLib,确认后进入画原理图的界面,尝试放一下器件,享受Database Library带来的舒适感。


【数据库及Library文件分享】

分享内容包含:原理图库文件、PCB库文件以及数据库文件。

数据库包含0Ω~10M不同封装不同精度的电阻、0.1pF~200uF不同封装不同耐压值的电容、0.3nH~680uH不同封装不同类型的电感,以及其他一些常用的二极管,MOS管,晶振,IC,连接器等。

链接:https://pan.baidu.com/s/15tl9fYfThJ4s7udeAjuRnQ

提取码:o4yn
