【前言】

    hello,各位朋友周二好哇,昨天是一年一度的520节日,大伙过的如何哇,钛叔想告诉大家的是,一定要劳逸结合,今天可以多休息休息(嘿嘿~)。好了,言归正传,钛叔今天要给大家讲的是TLV5608系列(包含TLV5608、TLV5610、TLV5629),TI(德州仪器)出品的一款DAC,之前钛叔也讲过该公司的DAC,型号是DAC8552(好像也是周二讲的 嘿嘿)。DAC8552是16位,两通道,而TLV5608是10 位 8 通道(TLV5610和TLV5629分别为12位和8位),适合多路输出且精度要求不高的场合。

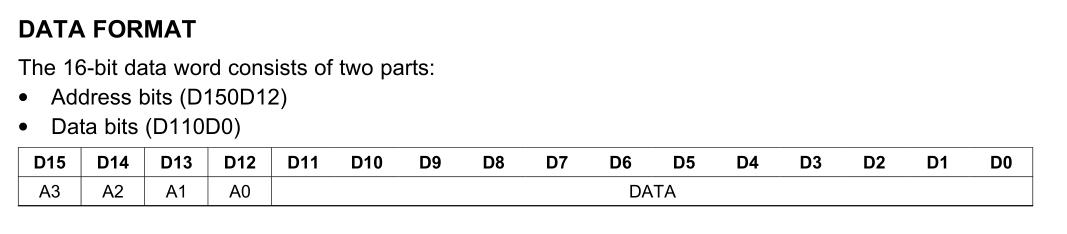

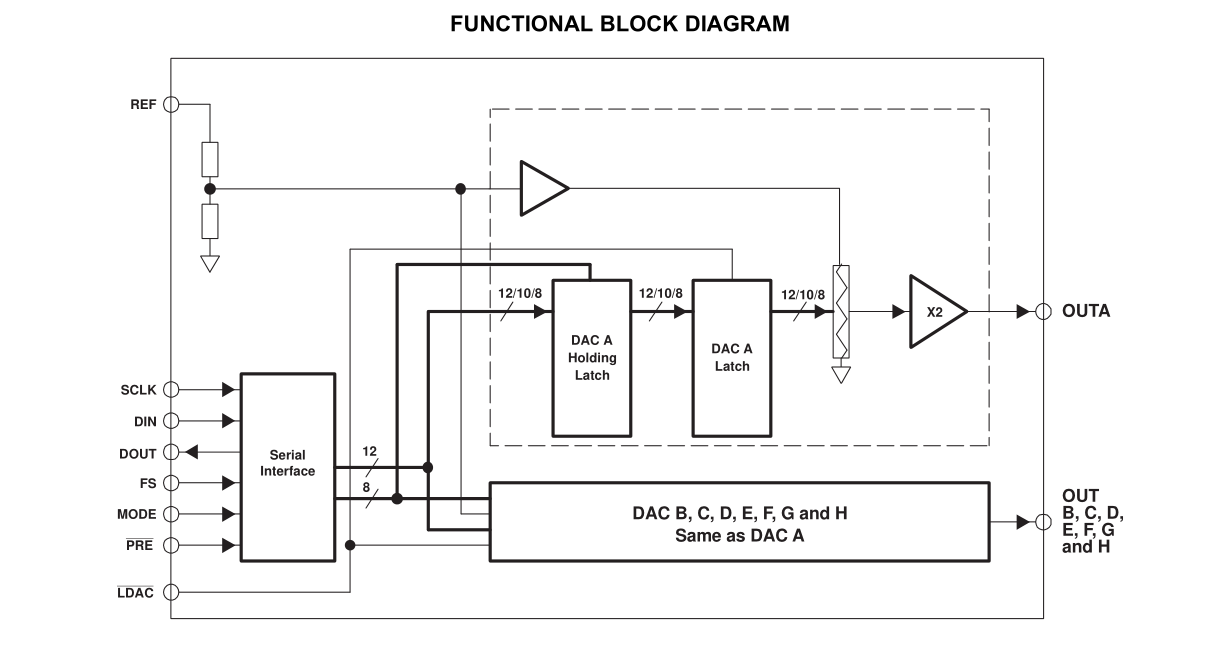

   接下来看看该芯片的内部结构框图,通过该图可以了解到,芯片的是采用SPI通信方式,共有A-H等8路DAC输出,外部提供的基准源经内部分压电阻之后使用;DIN为串行数据输入,通过数据手册我们可知道 其中D15-D12为通道选择,而D11-D0为数据;



【硬件电路设计】

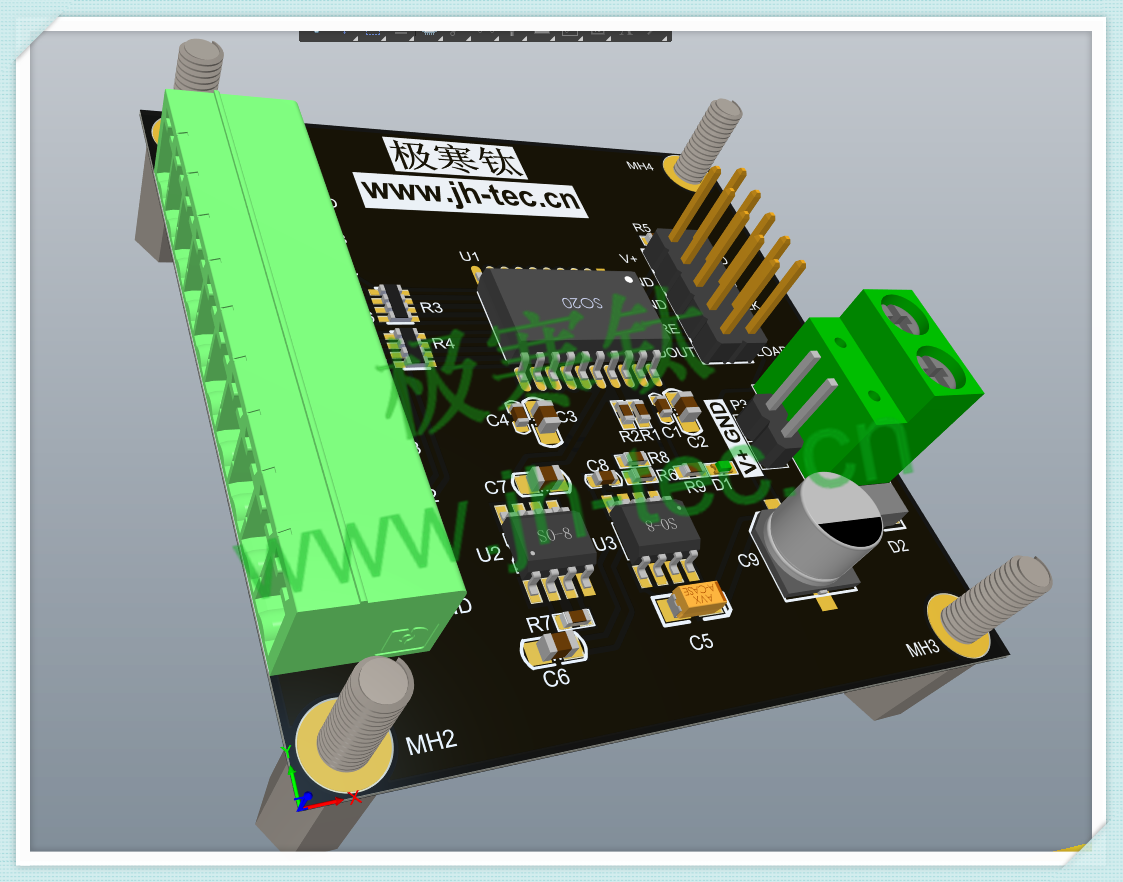

    接下来钛叔具体讲解一下关于该芯片的硬件电路设计,以下是钛叔的整体电路图 和 PCB设计,大家可参考参考

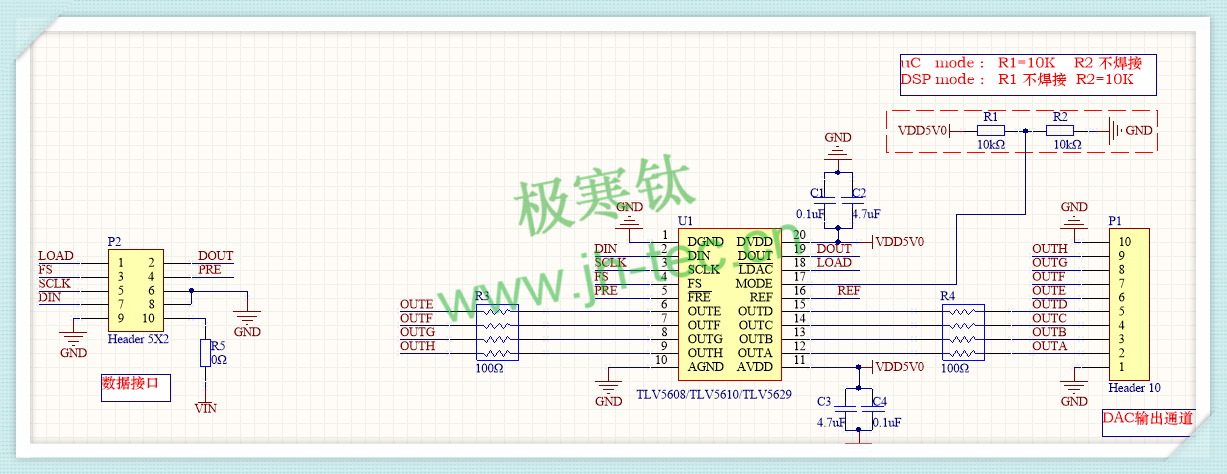

1、关于芯片的外围,如下所示,该芯片外围设计较为简单,涉及的器件不多。钛叔在数据输出端串联了100Ω的排阻,该排阻的作用是减少信号的反射以及边沿陡峭程度,所以该值不宜取太大,否则导致会使信号失真从而导致通信失败,建议取值于33R~100R之间。SPI通信数据接口,大家可以采用用双排针,数据输出可采用WJ2EDG-3.81座子;此外,该芯片有µC和DSP两种工作模式,当mode引脚为高的时候为µC模式,反之则为DSP模式,在设计该部分时候大家可以使用两个电阻来选择,如下图。



2、关于参考源,钛叔这里采用的是TI公司的REF19X系列作为参考源,DAC芯片的参考电压范围介于GND和VDD之间,REF19X系列有多种参考电压的芯片,具体对应如下图所示,大家可根据具体需求来选择(参考源没有说必须要用哪个值的哈,只要满足电压范围即可,建议采用推荐的典型值)。

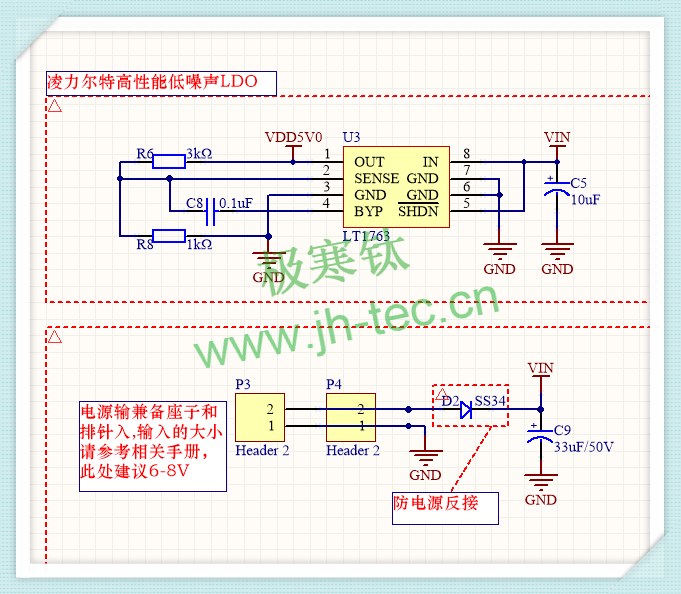

3、关于电源,钛叔在该模块上采用的LDO是凌力尔特的LT1763,该LDO的主要特点是输入电压范围广(1.8V-20V),比较适合我们这里的场合,同时噪声、静态电流以及压差等参数也是非常优秀,该芯片支持1.5V 1.8V 2.5V 3V 3.3V  5V以及可调电压输出芯片,这里我们选择的是5V电压输出;总电源输出建议采用一个防反接措施,该系统功耗较小,所以SS34即可;电源输入范围可支持6-20V,但建议选择6-8V之间,记住LDO的输入和输出压差越大耗散功率也就越大, P=(Vin-Vout)*I,因此,大家在使用LDO的时候务必关注芯片的耗散功率,避免烧毁。



以下是钛叔设计的源文件,仅供参考:

链接:https://pan.baidu.com/s/1nyYwypgNquwsZT-1PSmNnw
提取码:nj0b
