DAC8552原理图及PCB模块设计经验

2019年4月16日 0 条评论 4.87k 次阅读 10 人点赞

【前言】

    hello 大咖好,不知不觉今天又到周二了,真快啊~ 翻过了周三周四周五就快放假了,哈哈。 今天钛哥要给大家讲解的内容是DAC,主角是 TI公司的DAC8552。DAC即数模转换器,直白一点就是将数字信号通过相应措施转换为模拟信号,这种应用在我们很多设备中都会涉及,不同的应用场合具体的需求也不一样,主要是DAC器件的位数、精度、通道数等。

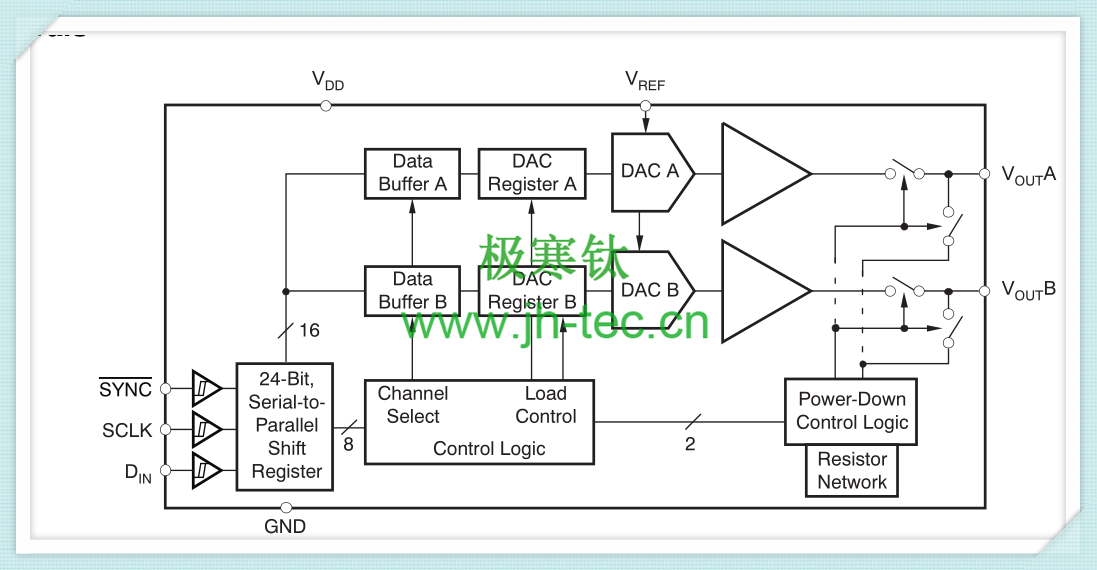

    那么今天给大伙介绍的DAC8552它有哪些特点呢? 首先看看下面这个芯片总体框图。根据这个框图我们可以大致了解到,该芯片是16位,共有两路DAC输出,并且每一路输出均带有缓冲器,外部通过Vref引脚为DAC提供基准电压,此外,我们还可以看到右下角该芯片还具有一个上电复位电路,目的在于上电即将输出复位到零刻度,以保证精度。除了以上的特点大家可以通过数据手册详细去了解,这里就不赘述了哈。



【硬件电路设计】

    下面是DAC8552的整体原理图和PCB设计概览,在原理图上注明了详细的使用说明和设计注意事项,希望大伙都能保持这个好习惯,既方便自己也方便别人读图;PCB设计采用的3D封装的器件,主要是方便配合结构设计。

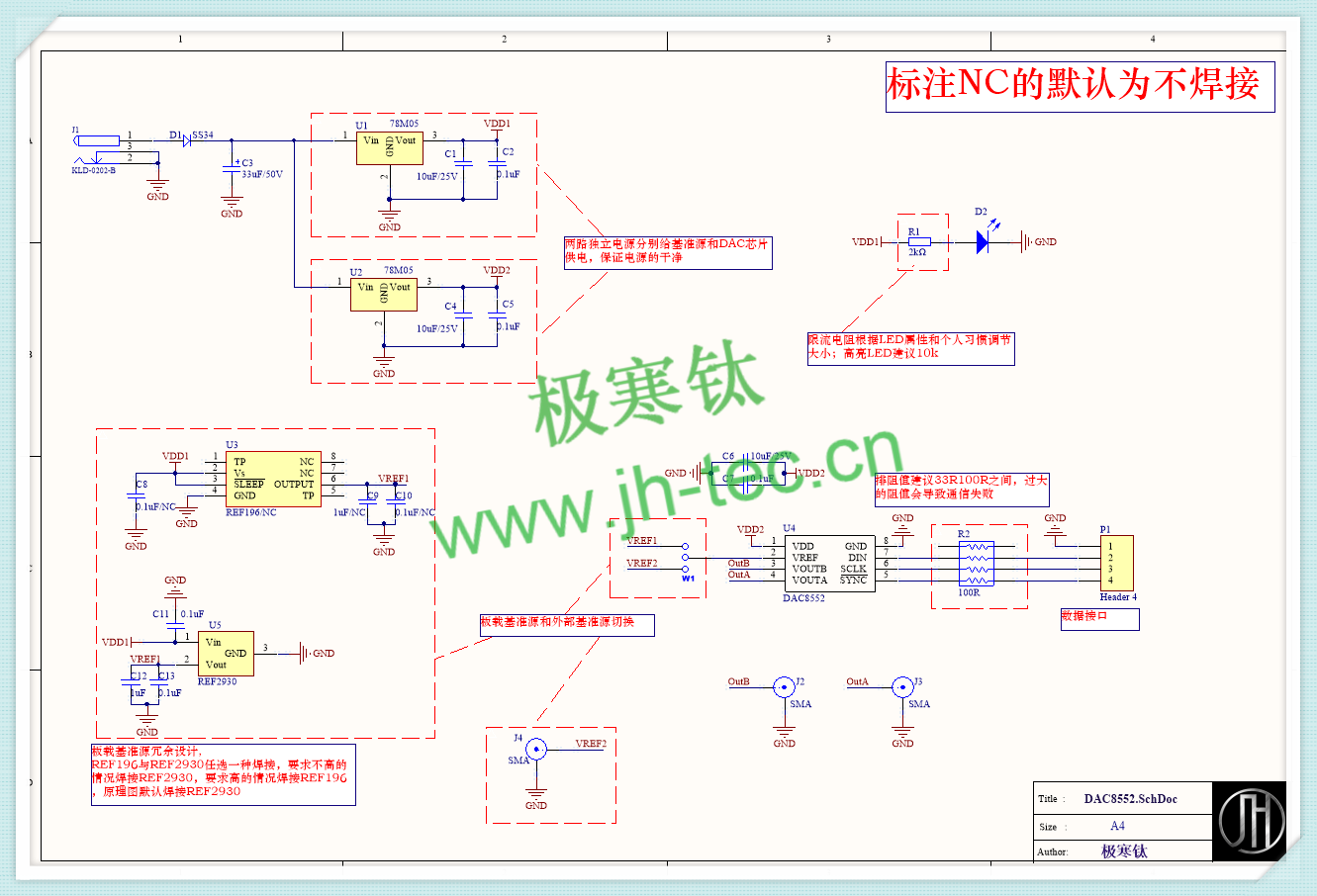

原理图:

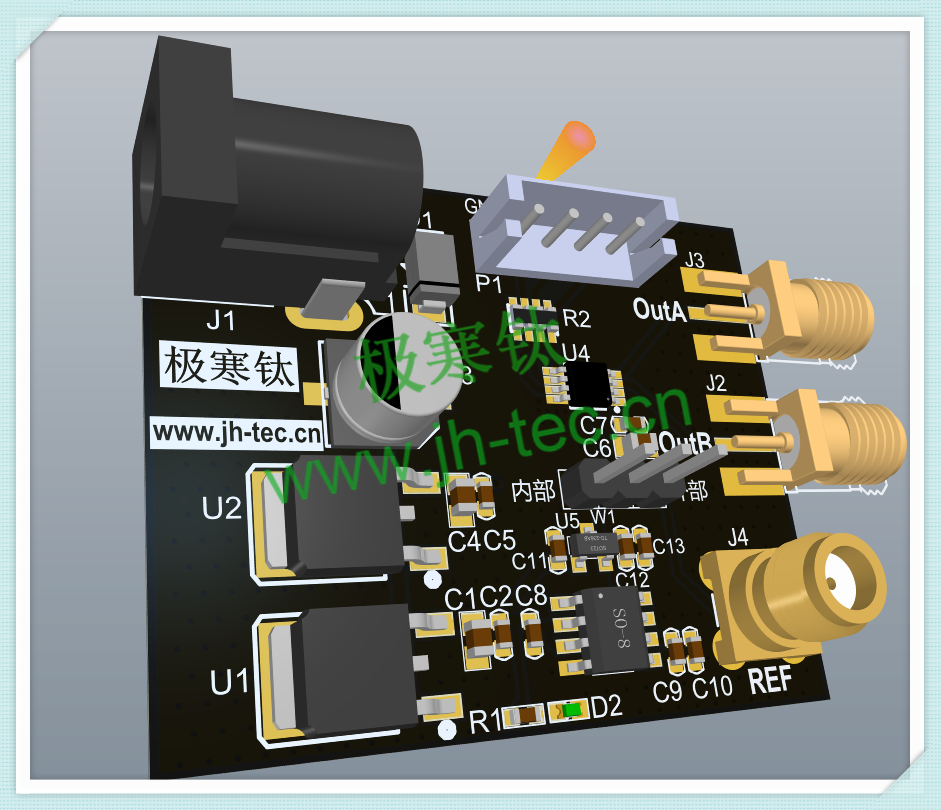

PCB:



下面详细介绍一些设计注意点哈,抛砖引玉~

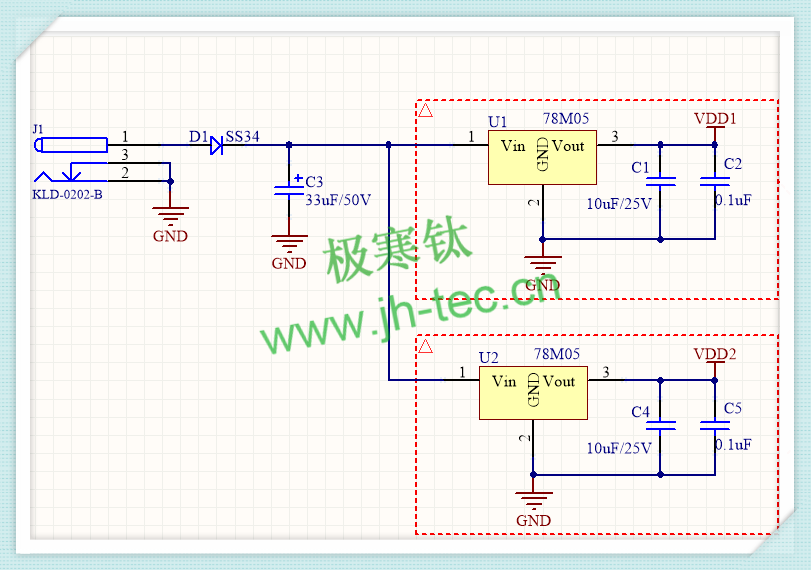

1、关于电源。钛哥将电源设计了两路,一路供给DAC8552芯片供电,另外一路用于基准源,这样设计的目的主要是保证各路的电源的干净,尤其是基准源。芯片采用的是廉价的78M05,大家也可以根据自己的需求选择更好的降压芯片哈,钛哥这里主要是考虑到78M05的输入电压范围比较广(最大可以支持24V左右),输出纹波也还凑合。

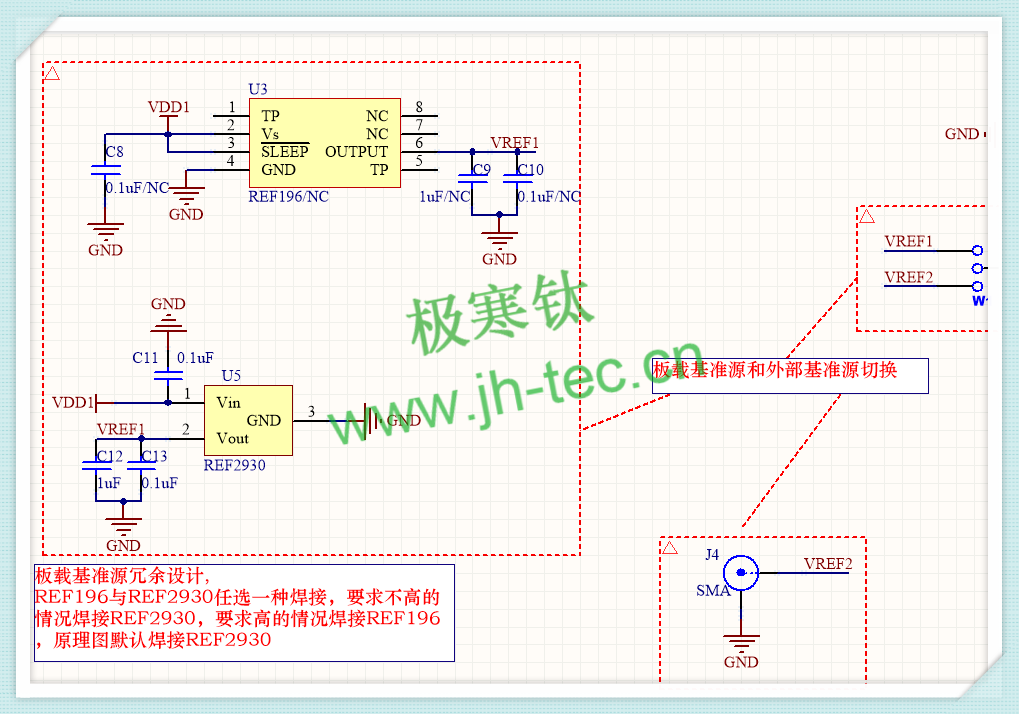

2、关于基准源。 基准源芯片钛哥这里冗余设计了两部分,分别采用了REF196和REF2930,REF196精度为 ±2 mV 而REF2930精度为2%(如果输出3.0V,大概就是几十mV的精度),当然价格上REF196比REF2930要高不少,所以大家可以根据自己的具体应用来选择。此外,钛哥这里也留出了一个SMA接口,支持外部信号源输入,通过排针来选择,建议大家也可以这么设计哈。



3、关于数据接口。 输出接口通过XH2.54排针引出,此处的电阻主要作用可以较少高频噪声和信号的过冲,该阻值不宜过大,建议33R~100R之间选择,否则会出现通信失败的情况,之前钛哥有一次误焊1K电阻导致通信失败,查了半天问题才发现。



4、关于输出。因为该芯片内部输出带有缓冲器,所以不建议大家外部再使用缓冲器哈。

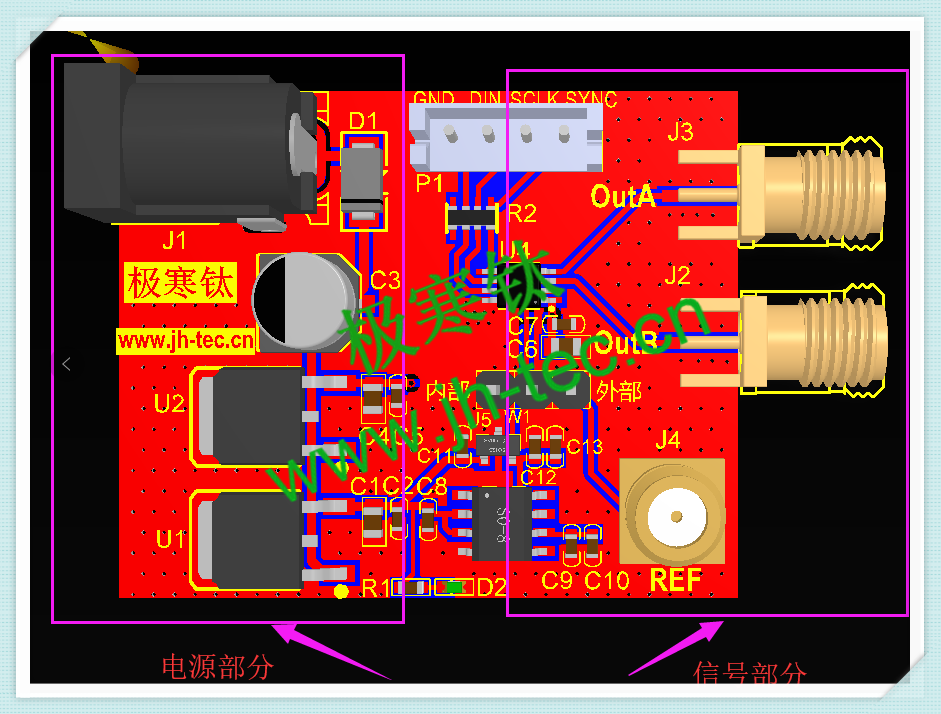

5、关于PCB布局布线。该芯片的外围比较简单,工作频率也不算高,大家根据器件的原理图位置就近放置就OK,电源尽量放在信号输出的对侧。



链接:https://pan.baidu.com/s/184720_4GuRQ3jDEDVq2bGA
提取码:jlg5
