AD8361原理图PCB及如何使用经验分享

2019-01-16 08:38:16 0 条评论 5.23k 次阅读 9 人点赞

【轻松一刻】

我在路上看到一小伙子摔倒,

连忙上去扶他起来,

小伙子刚走,

我一摸钱包,发现不见了

立马拉住小伙 “我好心扶你,你为啥这么对我?!”

小伙子说了一句让我铭记一生的话:

“从哪里跌倒,就要从哪里站起来……”



进入正题

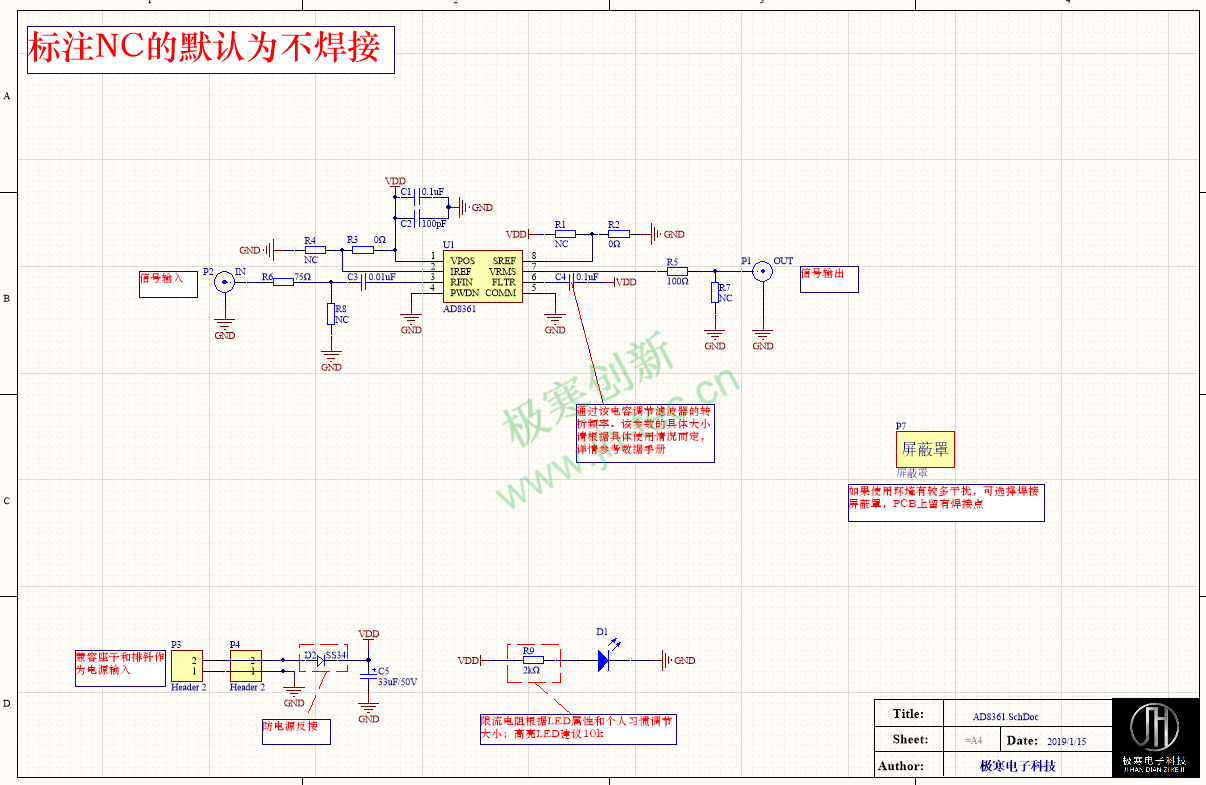

【原理图】

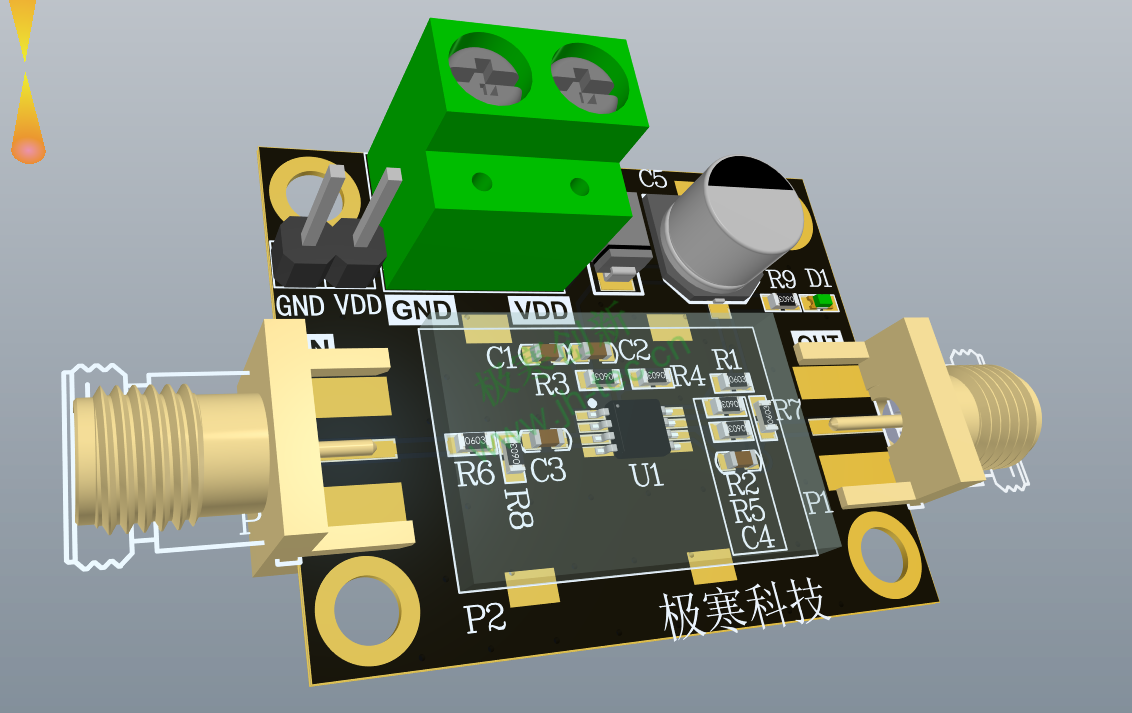

【PCB】

【芯片特点】

  • 经过校准的均方根响应
  • 出色的温度稳定性
  • 输入范围最高达30 dB (2.5 GHz)
  • 最大输入:700 mV rms、10 dBm(50 Ω电阻)
  • ±0.25 dB线性响应(至2.5 GHz)
  • 单电源供电:2.7 V至5.5 V
  • 低功耗:3.3 mW (3 V)
  • 快速关断模式:1 µA以下

【使用建议】

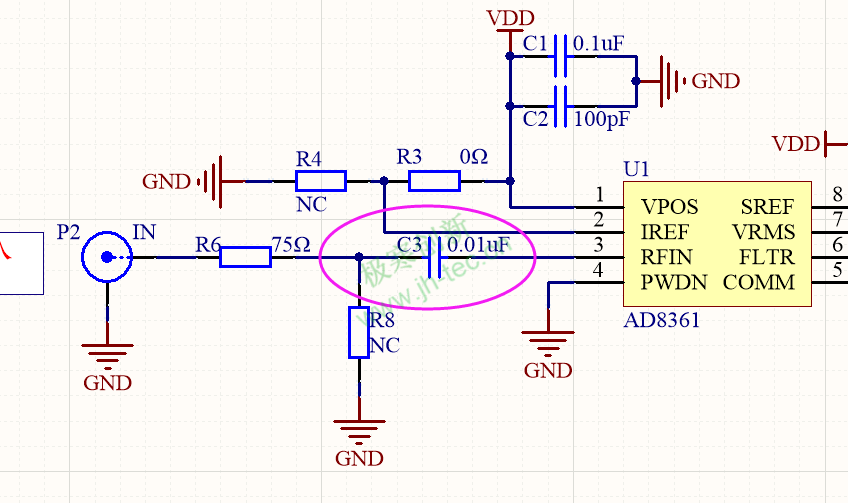

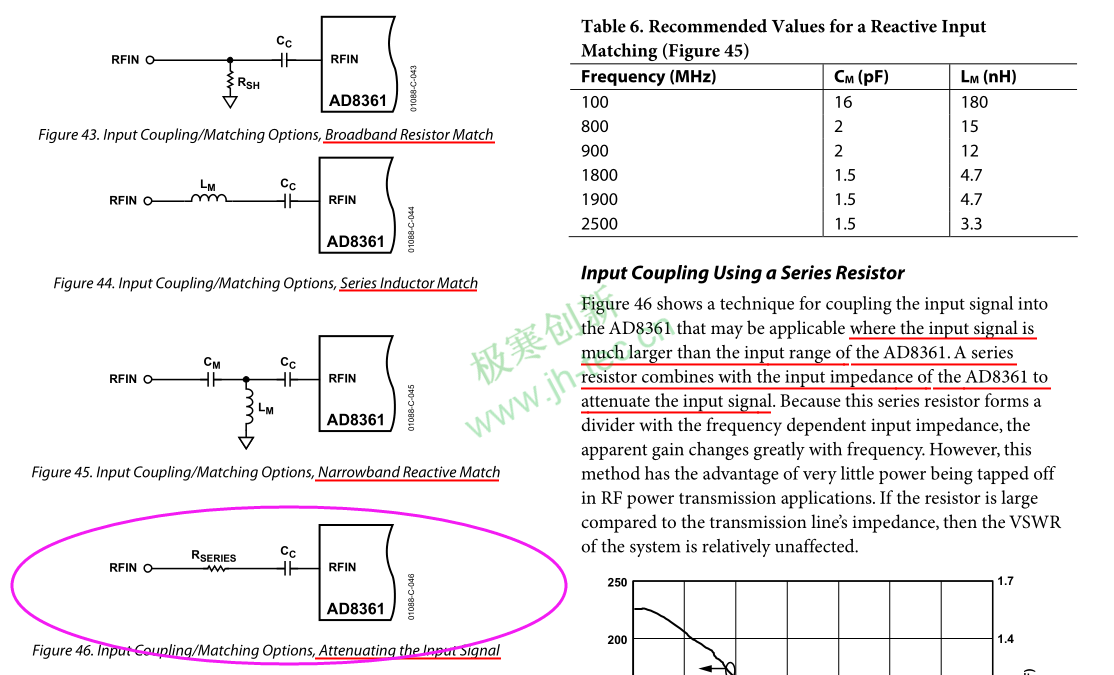

1. RFIN输入管脚一定要加耦合电容,电容的取值大小根据自己的频段来确定;另外输入匹配的方式有多种,具体可以参考手册,这里选用的是最后一种方式,大家可以把相应元器件预留出来,NC掉,就像这里的R8一样的设计方式。

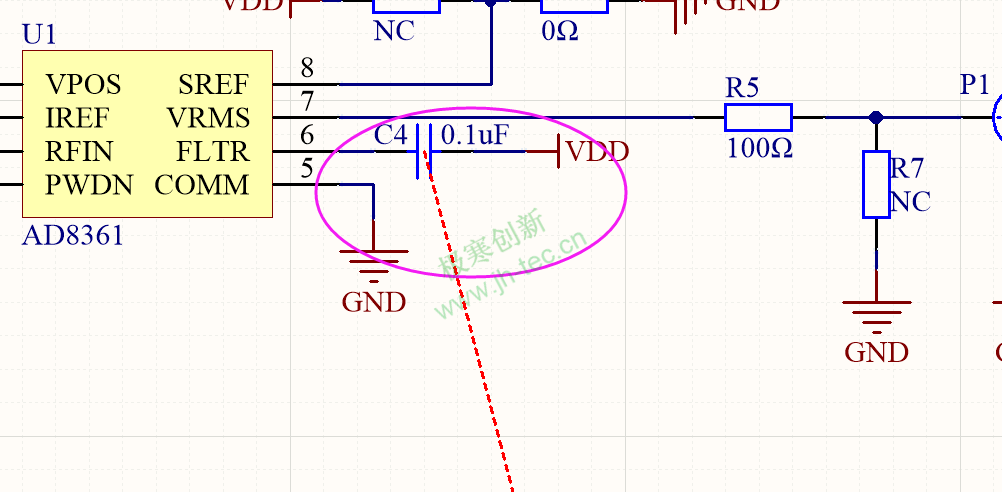

2. 该电容为环路滤波电容,设计上需要将其和VPOS的供电电压相接,具体的设计参数,大家可以参看这部分,讲的非常详细,根据自己的设计需求来选择:

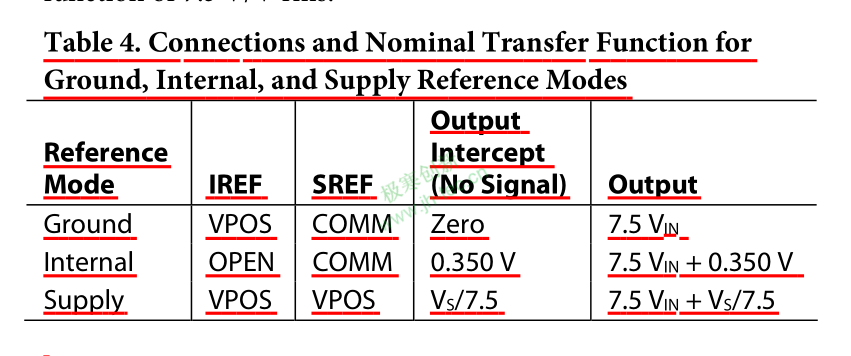

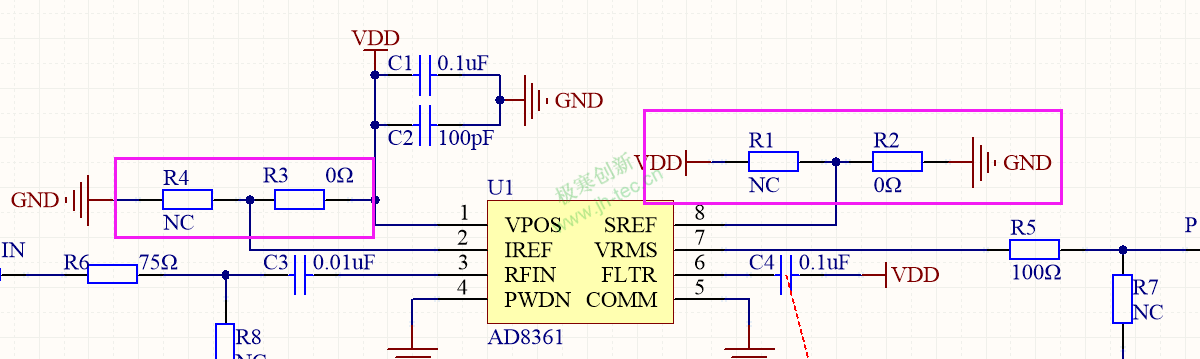

3.IREF和SREF分别可配合三种应用模式,分别为对地参考模式、内容参考模式以及电源参考模式,具体的应用请参考这里,根据自己的使用需求来设计,可以将相应的器件保留设计,方便调试。(鄙人这里设计的是对地参考模式)





下面是原理图和PCB源文件, 仅供学习交流



链接:https://pan.baidu.com/s/16tai6QvqpsrH7OhLIQhA3Q
提取码:0gyk
