【进入正题】

今天给大家分享一下AD605的使用经验和心得,希望给计划使用该芯片的朋友一些参考。整体原理图如下

  • 整体PCB如下

芯片特点:
1.两个独立的线性dB通道
2.最大增益时的输入噪声:1.8 nV/√Hz,2.7 pA/√Hz
3.-3 dB带宽:40 MHz
4.差分输入
5.可编程绝对增益范围:–14 dB至 +34 dB(FBK与OUT短路)
6.可变增益调整比例:20 dB/V至40 dB/V
7.增益不随温度和电源变化而变化
8.单端单极性增益控制
9.输出共模独立设置
10.在增益控制下限时电源关断
11.5 V单电源
12.低功耗:每通道90 mW

使用建议

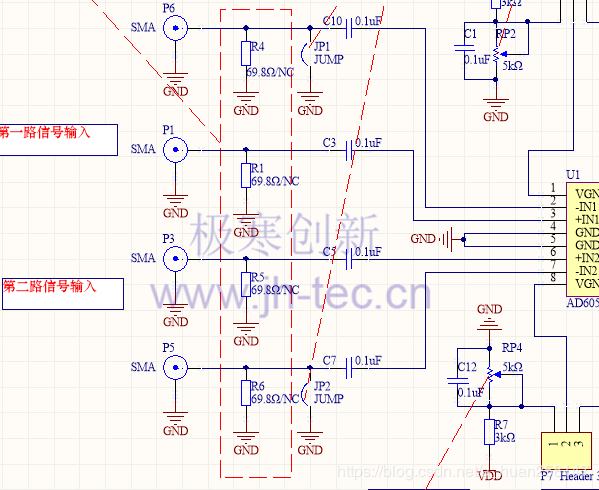

1.对于芯片输入部分,阻抗匹配电阻的选择,由于芯片内部阻抗为175Ω(参考手册),这里对低阻抗选择69.8Ω可以实现输入50Ω阻抗,如果不需要阻抗匹配,该电阻就NC掉(注:69.8Ω阻值没有,可以选择最接近的阻值)

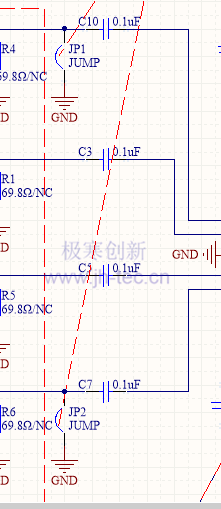

2.对于两路信号输入部分,默认为同相输入,即JP1和JP2短接到地,这里可根据自己的使用来选择,设计的时候将该跳线备份即可。

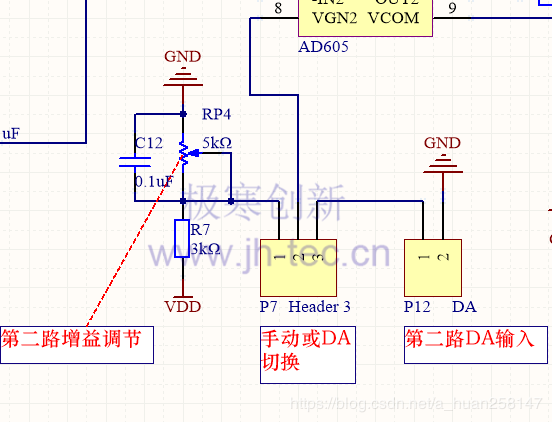

3.对于增益部分的设计,此处通过排针选择手动调节和外部DA数字调节,手动调节的滑变建议采用多线圈的精密滑动变阻器,如下

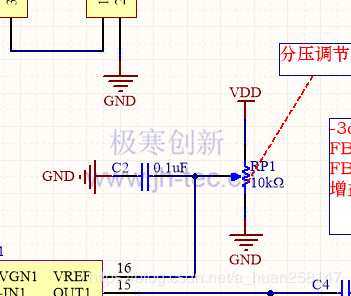

4、参考电压部分建议参照如下,用精密滑变来调节该值大小:

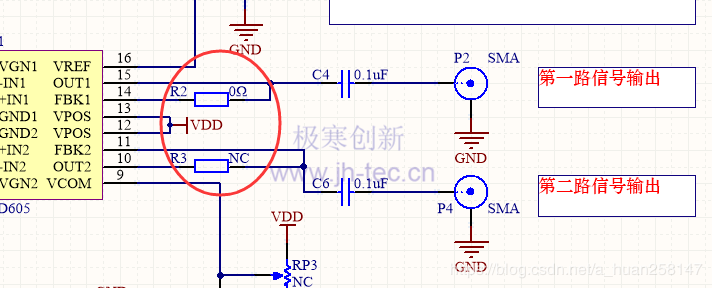

5、增益的范围可以通过R2 R3两个电阻来选择:

FBK 与 OUT 短路 GAIN: -14dB +34dB;

FBK 与 OUT 断路 GAIN: 0dB +48dB; 增益控制电压范围: 0.1V 2.9V

下面是原理图和PCB源文件, 仅供学习交流:

链接:https://pan.baidu.com/s/1Q2WFeS_AkYquHnqSLUV5PA
提取码:0ffp
