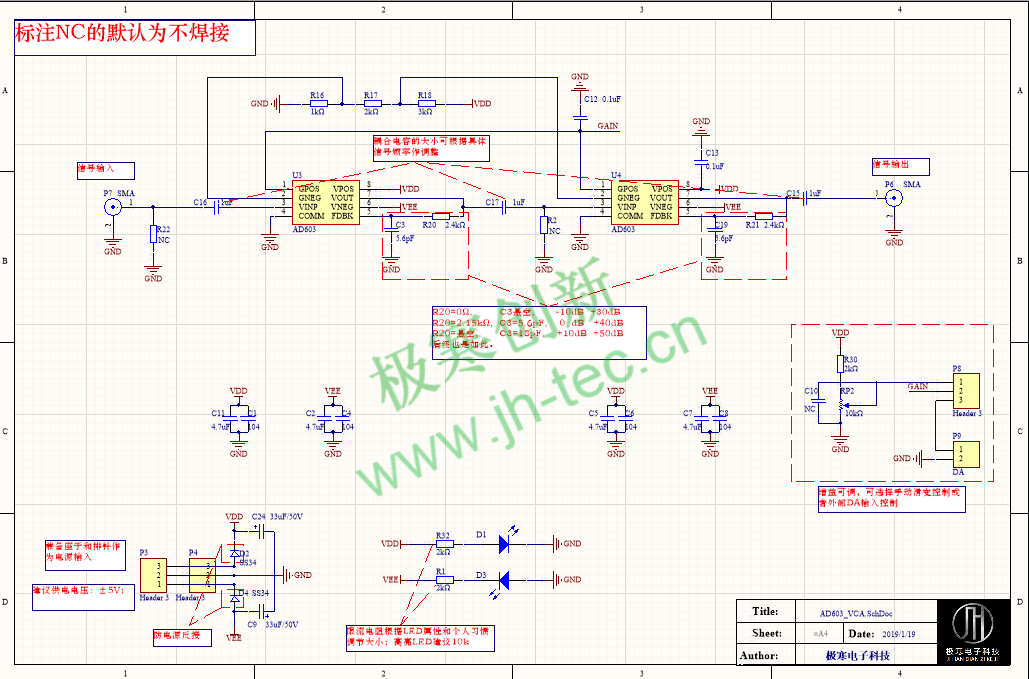

今天给大家分享一下AD603_VCA的使用心得,希望对后面使用该芯片的朋友有所帮助。先上整体原理图,如下:

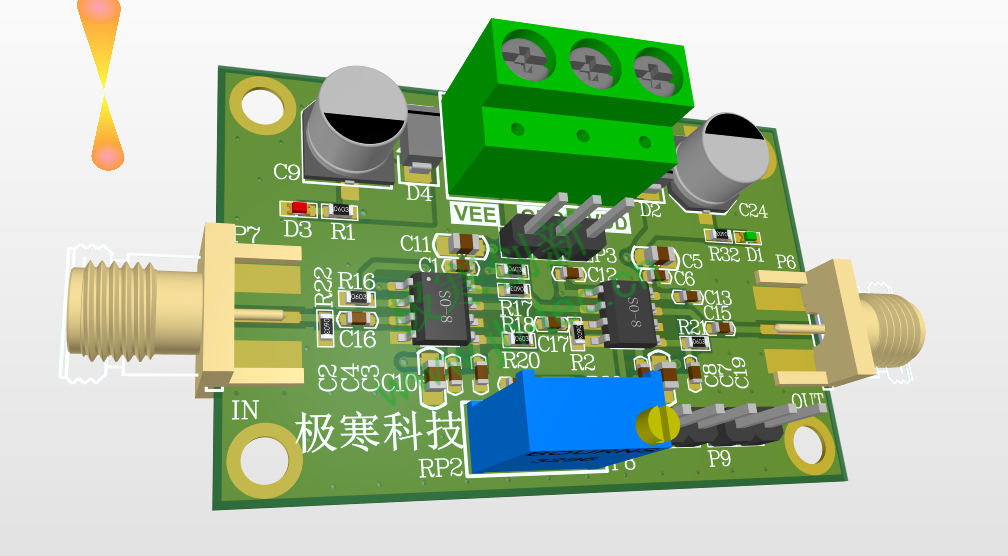

PCB如下:

芯片特点:

  • 线性dB增益控制
  • 引脚可编程增益范围
  • −11 dB至+31 dB(90 MHz带宽)
  • 9 dB至51 dB(9 MHz带宽)
  • 所有中间范围(例如−1 dB至+41 dB,带宽:30 MHz)
  • 带宽与可变增益无关
  • 输入噪声谱密度:1.3 nV/√Hz
  • 增益精度:±0.5 dB(典型值)

使用建议:

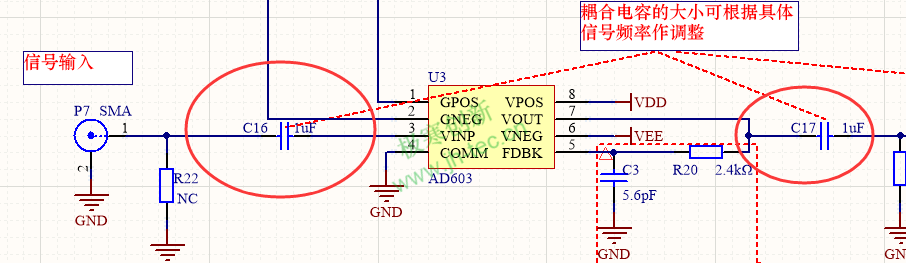

1.输入和输出的耦合电容根据具体的工作频率来选择

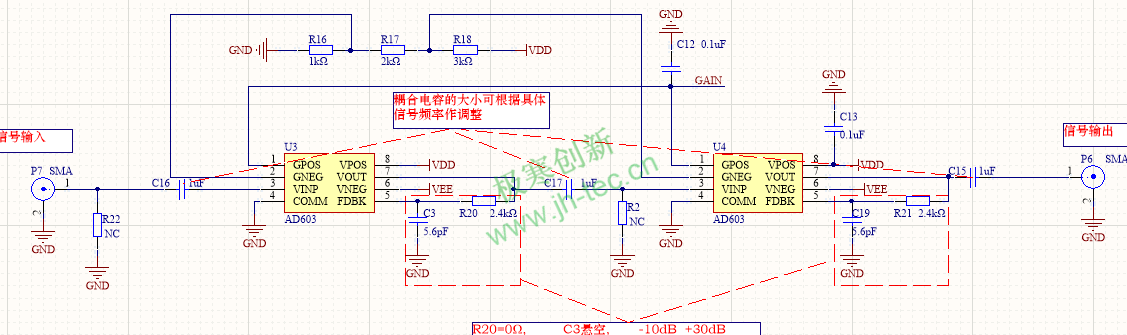

2.可参照如下选用两片AD603来实现更大的增益:

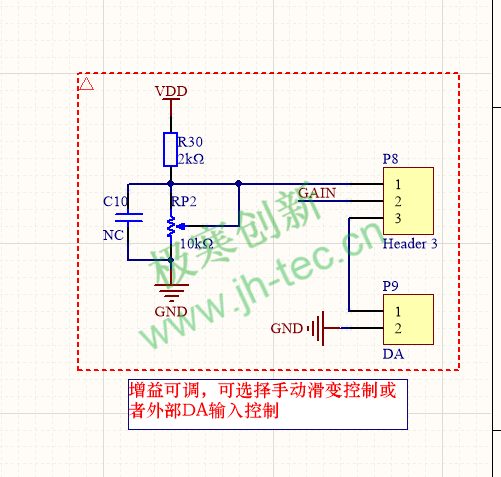

3.增益的控制可设计兼容手动和数字调节,用排针来选择。

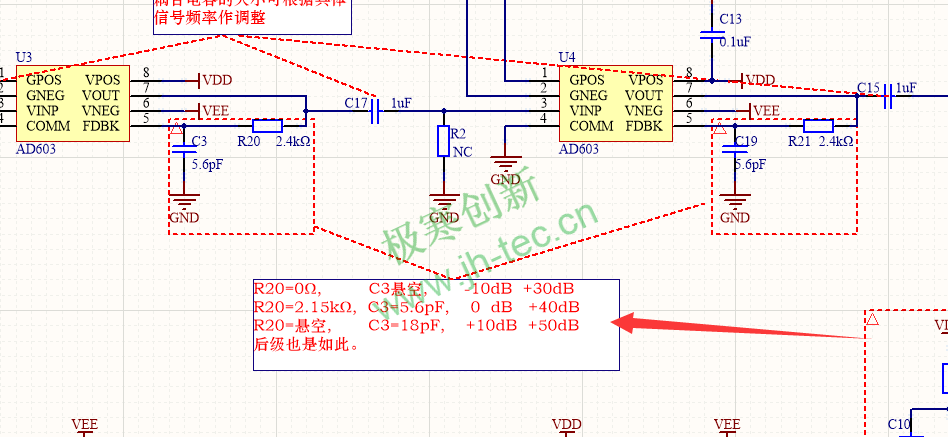

4.增益的范围可通过前后部分的第5管脚的电容和电阻来设定,具体参数可参照如下框图。

下面是原理图和PCB源文件, 仅供学习交流

链接:https://pan.baidu.com/s/17htjtsI-ILRsPCYJhDQF8g
提取码:a3wb
