【进入正题】

今天给大家分享一篇下有关AD8130的相关使用经验,希望对大家有所帮助。

整体原理图

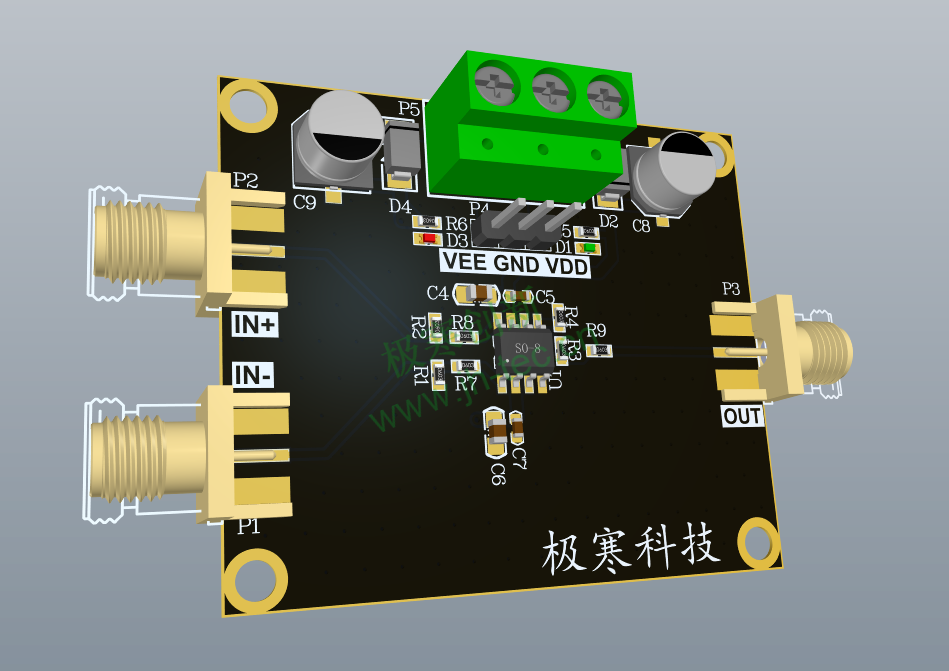

整体PCB

芯片特点

高速
AD8130:270 MHz,1090 V/µs (G = +1)
AD8129:200 MHz,1060 V/µs (G = +10)
高共模抑制比(CMRR)
94 dB(最小值,DC至100 kHz)
80 dB(最小值,2 MHz)
70 dB (10 MHz)
高输入阻抗:1 MΩ差分
低噪声
AD8130:12.5 nV/√Hz
AD8129:4.5 nV/√Hz
输入共模范围:±10.5 V
低失真,1 V峰峰值 (5 MHz):
AD8130,-79 dBc(最差谐波,5 MHz)
AD8129,-74 dBc(最差谐波,5 MHz)
用户可调增益
G = +1无需外部元件
电源电压范围:+4.5 V至±12.6 V
省电模式

使用建议

这个片子的设计很简单,就简单给大家介绍一下

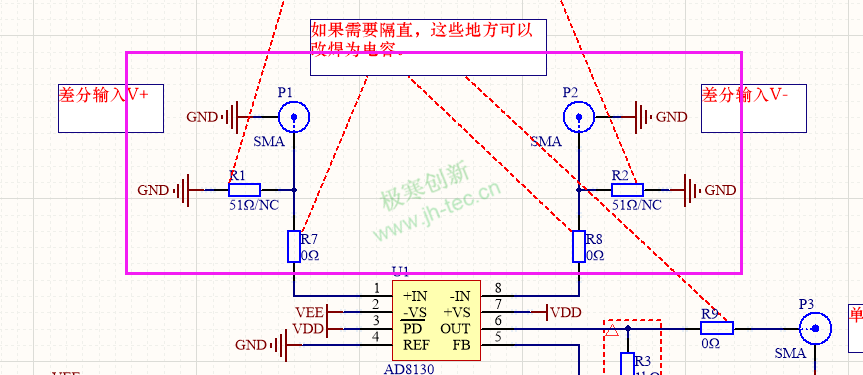

1.在信号输入端可以参照如下设计,对地电阻和串接电阻如果需要就按照相应参数焊接,如果不需要就NC或者直接短路。

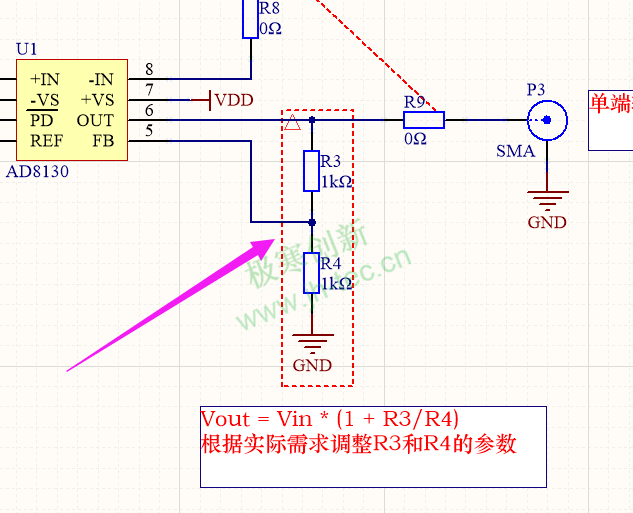

2.反馈电阻这里的电阻建议采用高精度的电阻

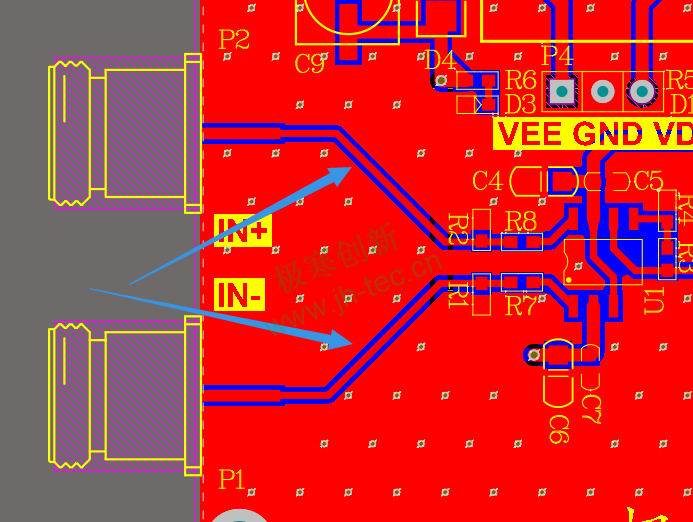

3.在PCB设计的时候,差分输入走线记得尽量做到等长

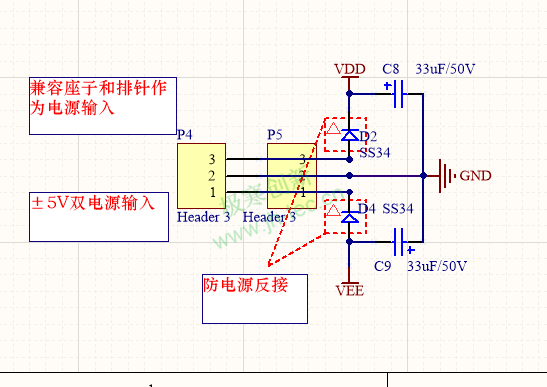

4.电源部分可以采用如下设计,加一个二极管防反接设计

下面是原理图和PCB源文件, 仅供学习交流

链接:https://pan.baidu.com/s/1unAp38KrABcKd8ue1rOWuw
提取码:6g53
