【进入正题】

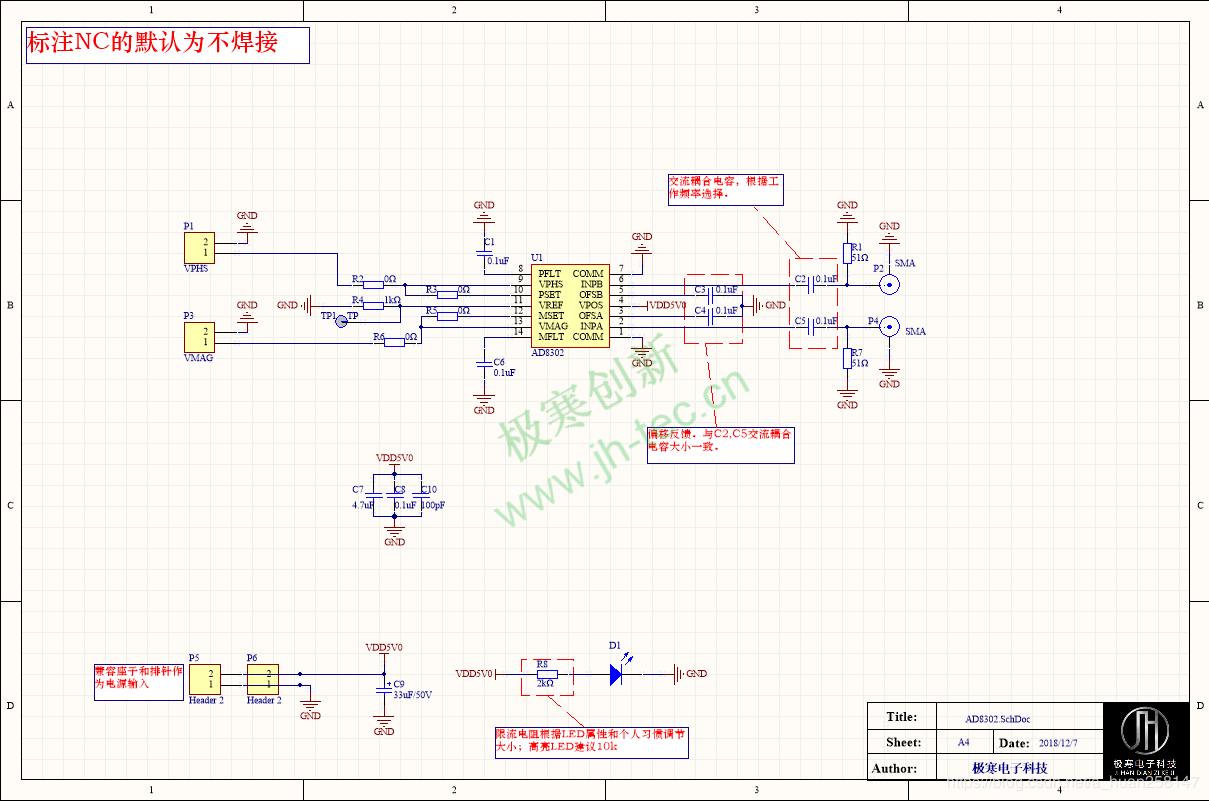

整体原理图如下

在设计的时候记得加好备注,方便自己以及后面的人读图

  •

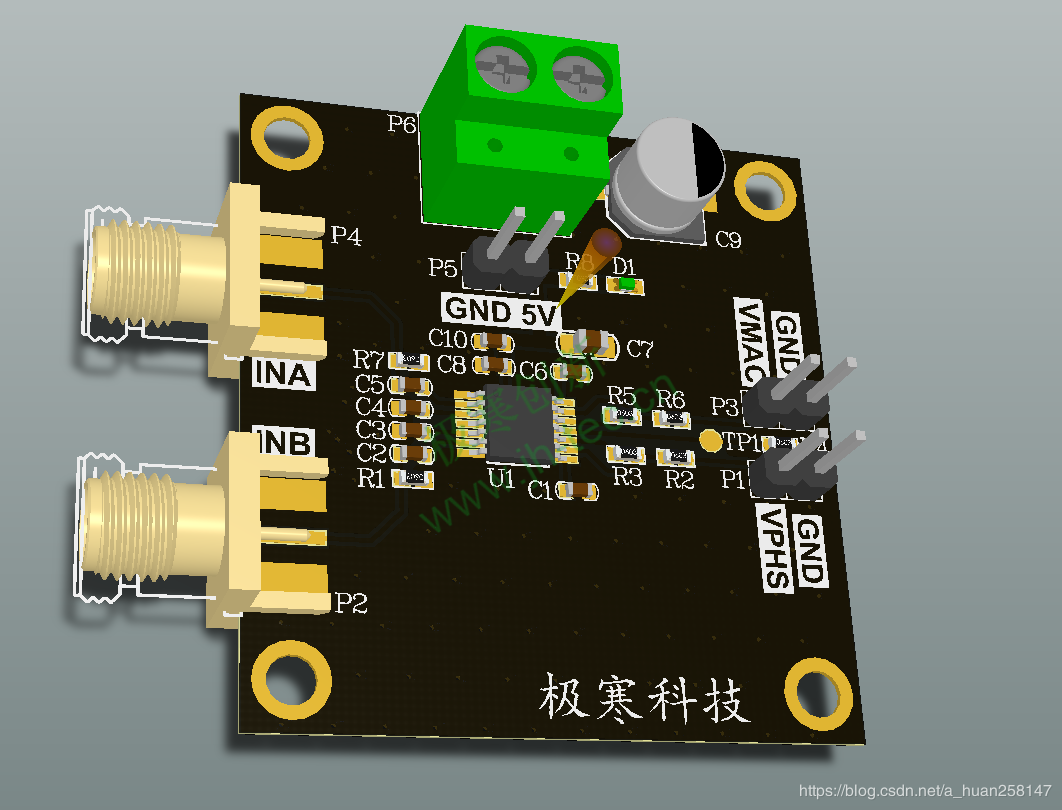

整体PCB如下

芯片特点

  • 测量高达2.7 GHz的增益/损耗和相位
  • 双通道解调对数放大器和鉴相器
  • 输入范围:-60 dBm至0 dBm(在50 Ω系统中)
  • 精确的增益测量调整(30 mV/dB)
  • 非线性度:< 0.5 dB(典型值)
  • 精确的相位测量调整(10 mV/度)
  • 非线性度:< 1度(典型值)
  • 测量/控制器/电平比较器模式
  • 采用2.7 V至5.5 V电源电压供电
  • 稳定的1.8 V基准电压输出
  • 小信号包络带宽范围:DC至30 MHz

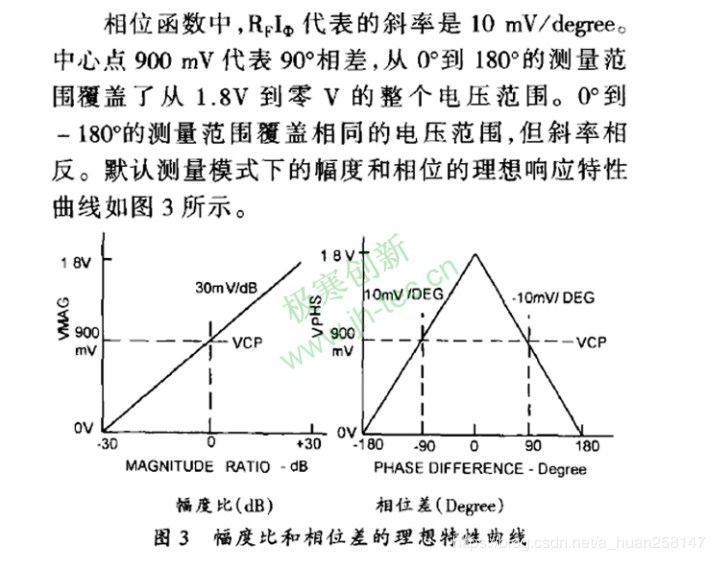

AD8302测量原理

使用建议

这个芯片外围设计比较简单,我就简单提几点。

  • 这里的偏移反馈电容大小,需要与交流耦合电容相同。

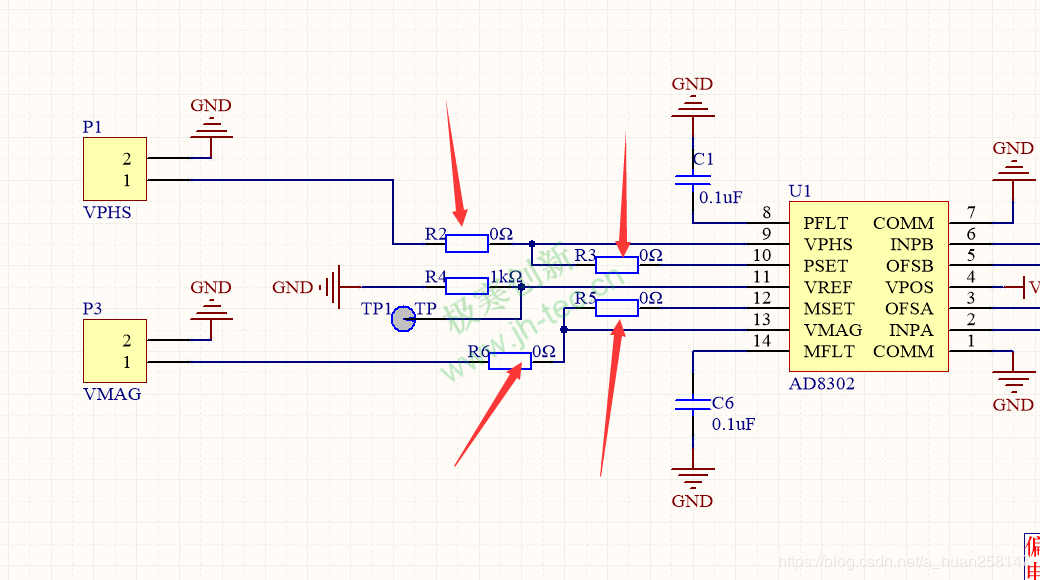

  • 这几个地方用0Ω电阻,以便后期调试用

下面是原理图和PCB源文件, 仅供学习交流

链接:https://pan.baidu.com/s/1YhzFB022XOxZPtvIHQ67kA
提取码:aaeh
