今天和大家分享的是AD8314 非RMS响应功率检波器 芯片的设计相关经验,希望对大家有所帮助。

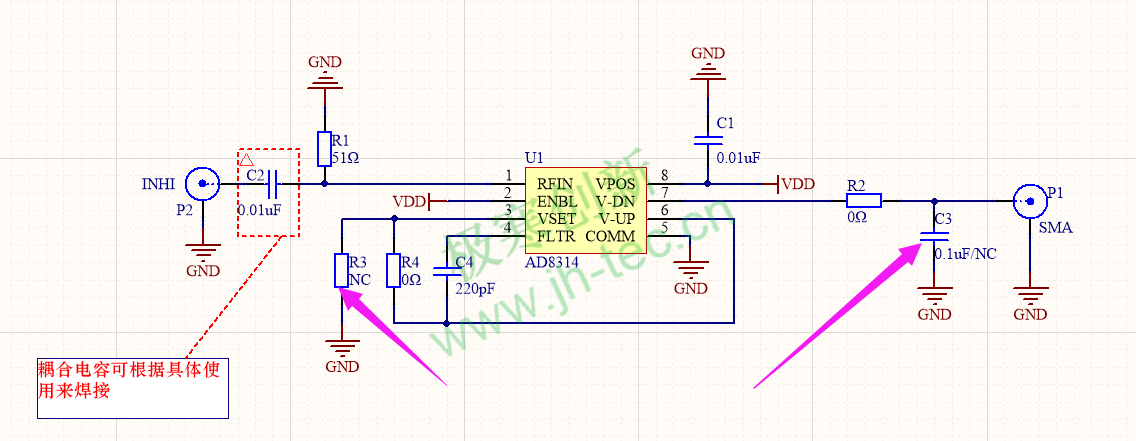

原理图

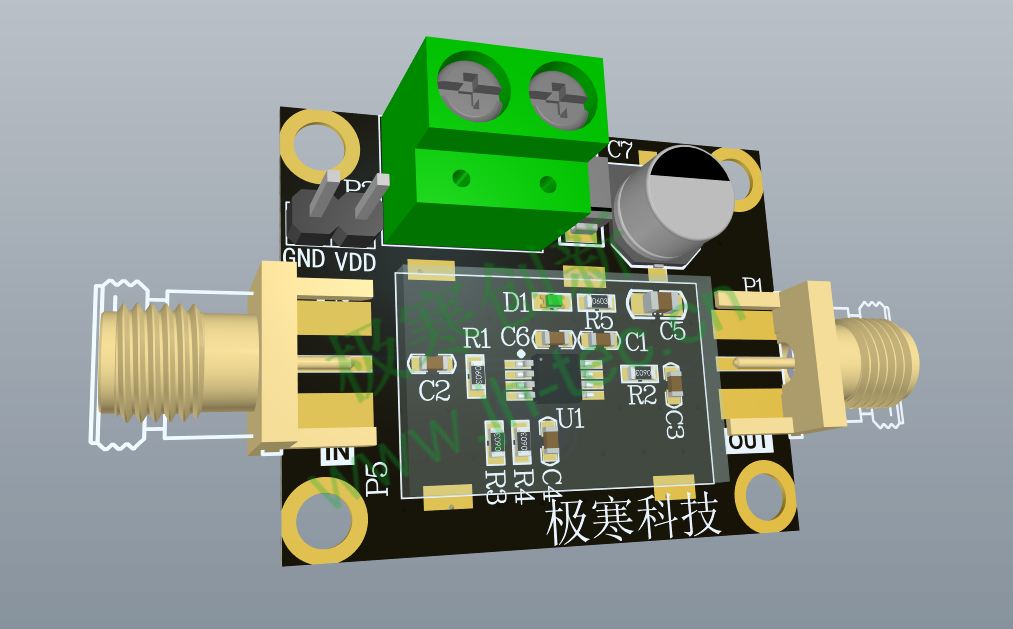

PCB

  • 芯片特点
    1、完整RF检波器/控制器功能
    2、典型范围:–58 dBV至–13 dBV,–45 dBm至0 dBm,re 50 Ω
    3、频率响应范围:100 MHz至2.7 GHz
    4、快速响应:70 ns(10 dB步进)
    5、出色的温度稳定性,
    6、线性dB响应精度(至2.7 GHz)
    7、低功耗:12 mW (2.7 V)
    8、省电模式:20 μA

设计经验建议

这个芯片的外围设计很简单,基本没啥特别需要注意的地方,主要就是注意两点:

1. 做好阻抗匹配,包括走线的阻抗仿真

2. 如果使用的环境较为复杂,做好EMC,可以加屏蔽罩。

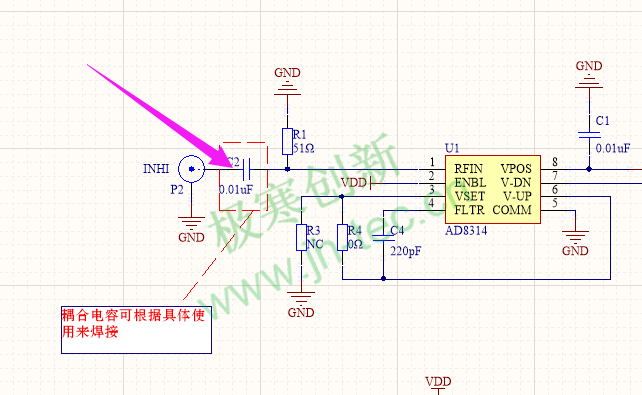

3. 输入耦合电容的大小根据具体使用的频段来选择

4. 有些暂时不需要设计的地方,可以留出器件为之后可能涉及到的调试做准备

下面是原理图和PCB源文件, 仅供学习交流

链接:https://pan.baidu.com/s/1ssY_DJ6-MUYwCSfKpF2h9w
提取码:sql9
