MAX038原理图PCB及如何使用经验分享

2019-01-14 14:47:05 0 条评论 2.61k 次阅读 10 人点赞

【轻松一刻】

一美女坐出租车刚上车,嘣的一声放了巨响的一个屁,美女甚是尴尬。

这时司机抽了一口烟,缓缓的说:“屁是你所吃的食物 不屈的亡魂的吶喊”

美女一笑尴尬尽消,说:“师傅,你好文艺范啊”

师傅摇头说:“可是这呐喊声也太大了,我特么以为爆胎了!!!”



【进入正题】

今天和大家分享的是MAX038函数信号发生器芯片的设计相关经验,希望对大家有所帮助。

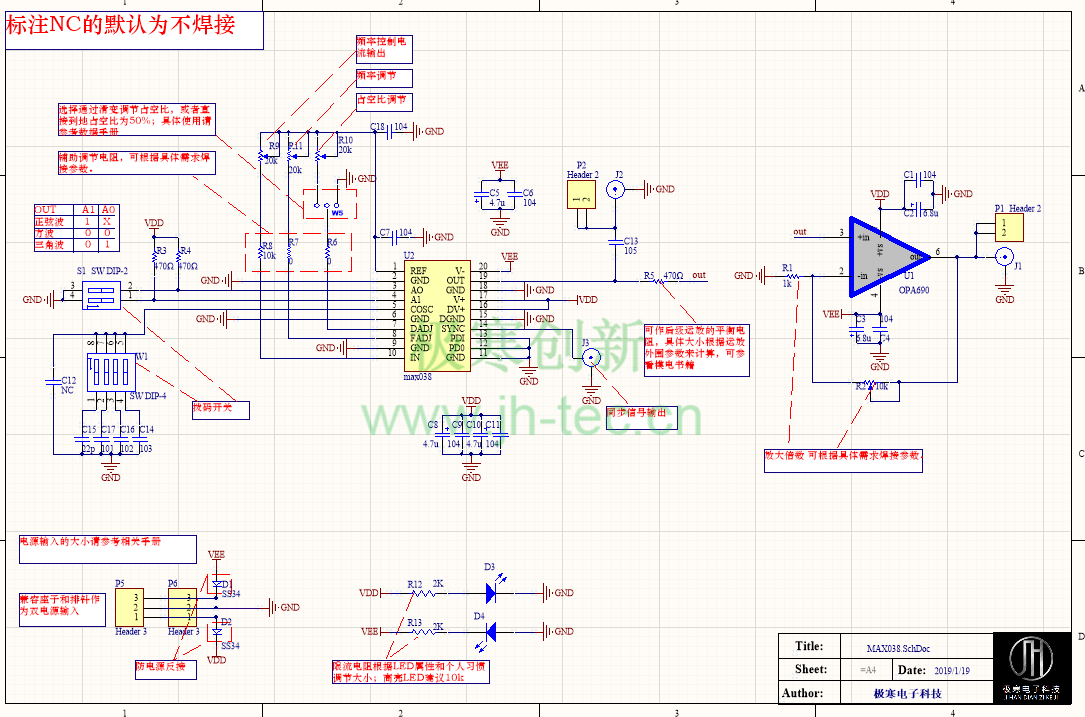

原理图

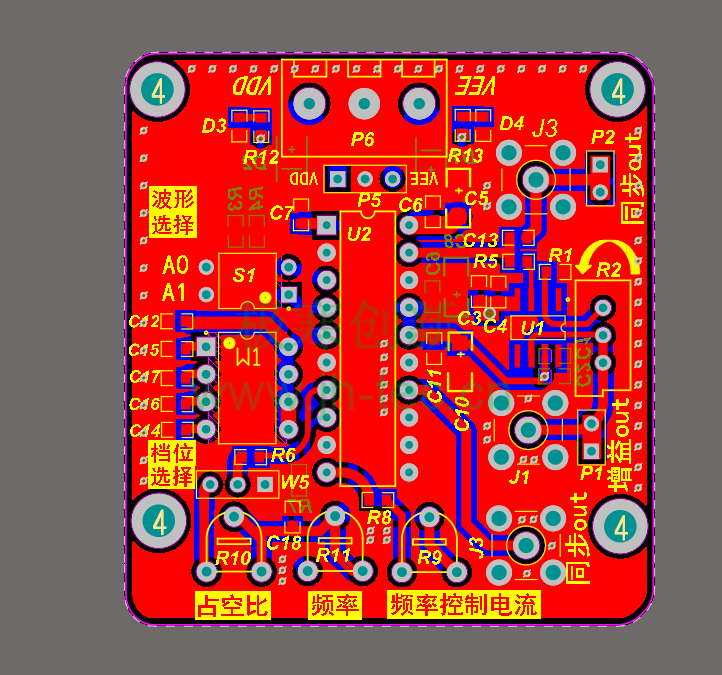

PCB

芯片特点

设计经验建议

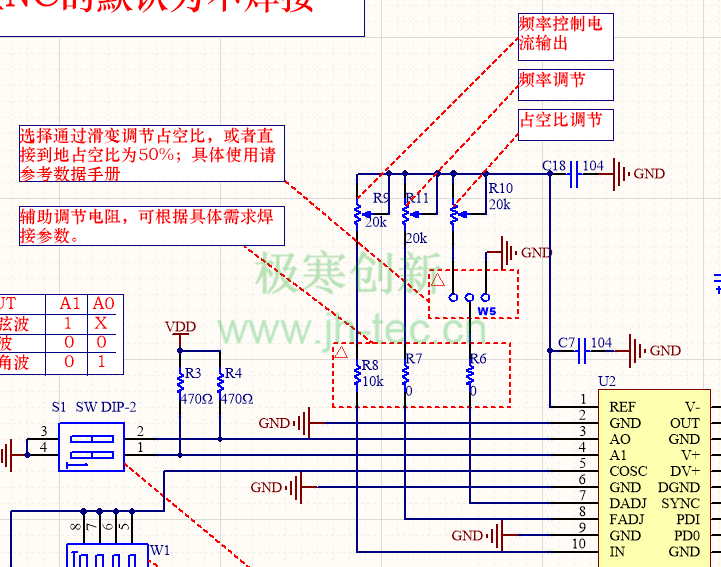

1.频率控制电流输出,频率调节,占空比调节采用滑动变阻器,这里建议使用多线圈精密滑动变阻器,本人这里使用的是蓝白色的滑变,精度不高,调试效果不是特别理想。调节占空比的地方设计一个排针,选择到地,占空比默认为50%。

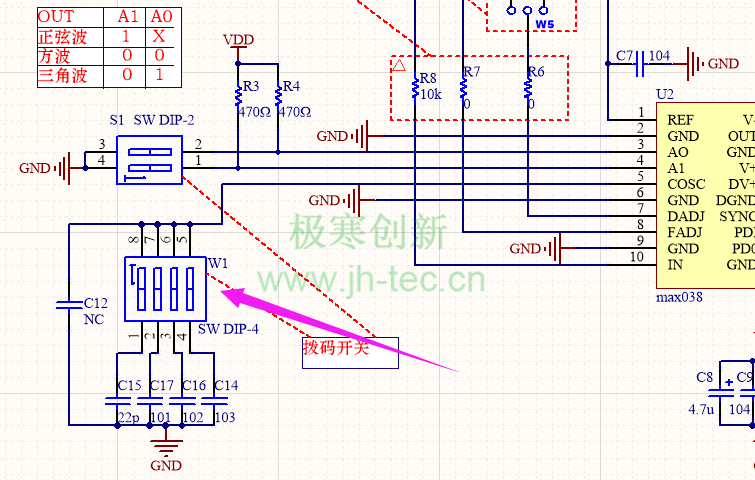

2.建议设计拨码开关来选择波形的类型:

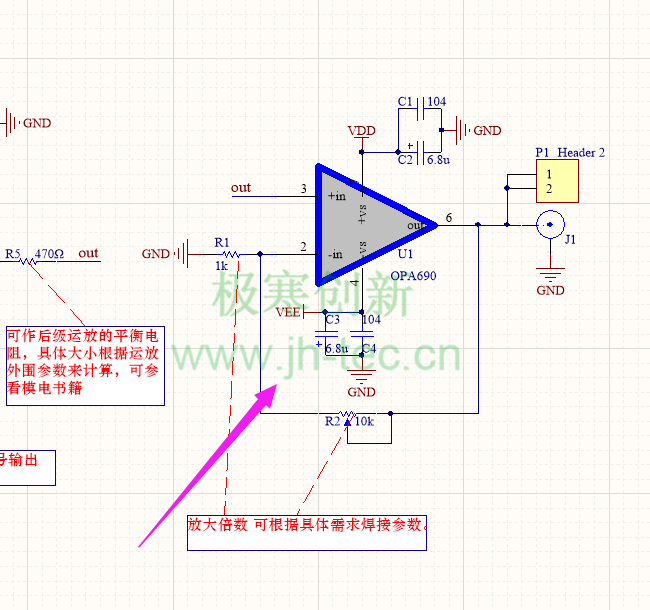

3.后级可选择设计一个运放来提高信号的幅度,运放的型号和具体放大倍数可根据设计情况来选定,本人这里设计的TI的OPA690,使用还可以。

下面是原理图和PCB源文件, 仅供学习交流

链接:https://pan.baidu.com/s/1DZ_4h7dBh_O5mMpUYsf7Tg
提取码:qllk
