AD637原理图PCB及如何使用经验分享

2019-01-14 11:30:42 0 条评论 8.76k 次阅读 33 人点赞

【轻松一刻】

在菜市场买菜,看见一个姑娘正在很认真地挑黄瓜。

卖菜大妈很热情地说:姑娘,吃还是用啊?

姑娘红着脸说:用。

大妈说:哎哎,这根好,又粗又壮的。

姑娘涨红着脸说:我是拿来敷脸的!

大妈无辜地说:我没别的意思啊,你脸这么大,细的切片也盖不过来啊!



【进入正题】

<每日模块经验分享>

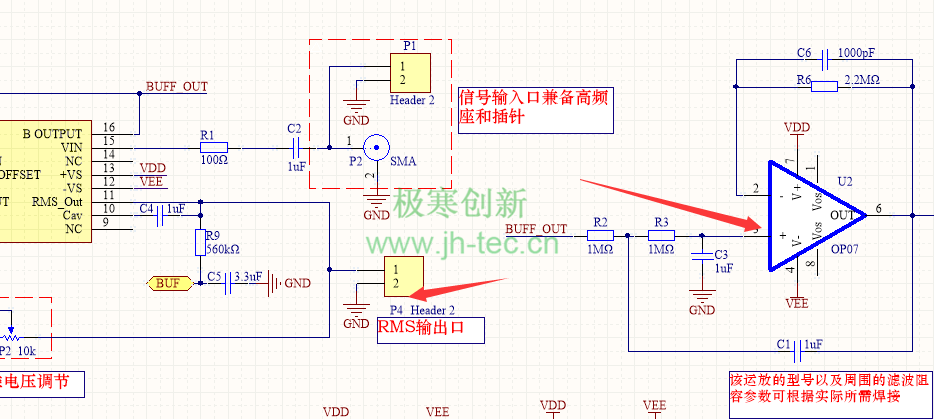

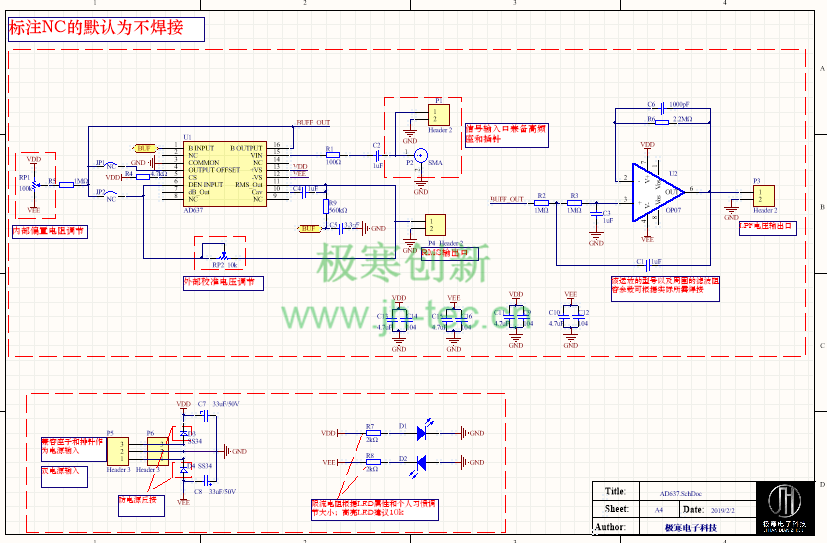

每次开篇都不会忘记提醒建议大家养成这个好习惯(手动滑稽脸~),随手记一记,备注备注,方便自己后期查看,也方便后来者读图,好了,献出原理图:

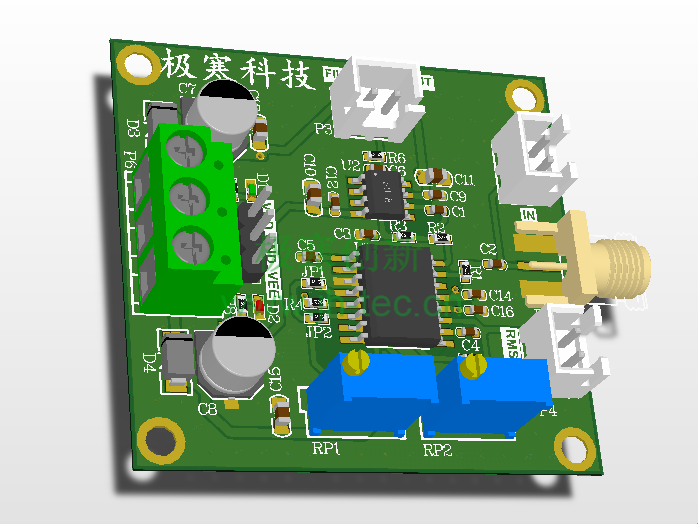

PCB如下:

芯片特点

  1. 高精度 0.02%最大非线性,0 V至2 V均方根输入波峰因数为3时,附加误差0.10%
  2. dB输出(60 dB范围)
  3. 宽带宽8 MHz(2 V均方根输入)600 kHz (100 mV均方根输入)
  4. 片选/省电特性允许模拟三态工作方式静态电流从2.2 mA降至350 μA
  5. 14引脚SBDIP、14引脚低成本CERDIP和16引脚SOIC_W封装

使用经验建议

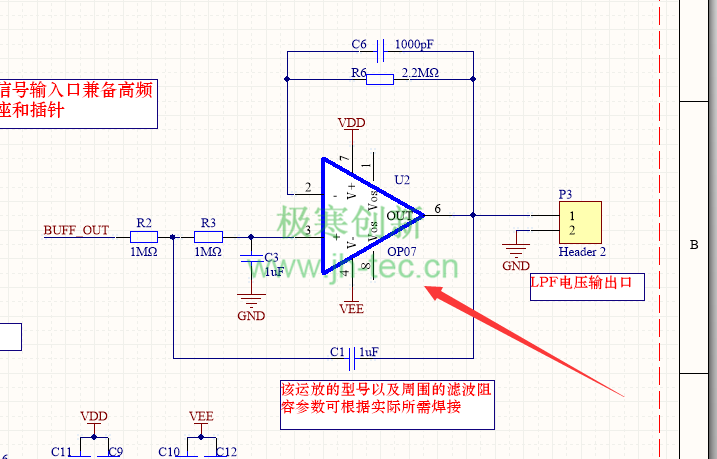

1.AD637输出有两种方式,可以是dB和RMS两种,鄙人这里设计的是RMS输出;另外说一句,官方的数据手册上后面运放这里有错误,应该是从同相端输入。

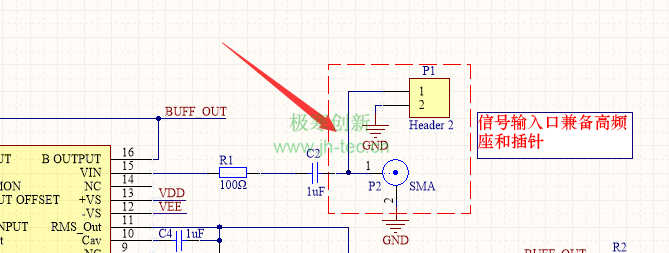

2.信号输入口这里可以设计SMA座子和排针兼容,方便实际应用。

3.内置偏置调节这里建议用精密可调滑变,采用多线圈的,方便调试精度。

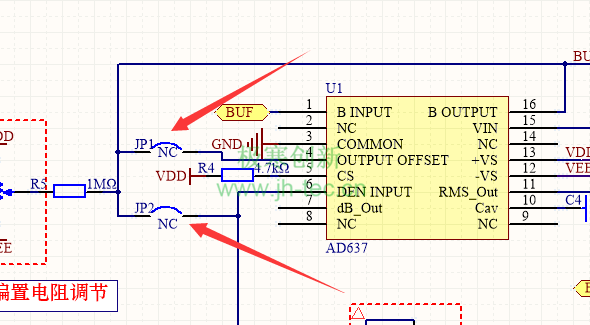

4.对于AD637其他模式,可以备份设计一个电阻,默认NC掉,需要用的时候可以焊接。

5.后一级的运放的具体设计参数可以根据实际需求焊接,鄙人这里采用的是性价比较高的OP07

下面是原理图和PCB源文件, 仅供学习交流
链接:https://pan.baidu.com/s/1yFIv23ioZrq3XVTebn-xLQ
提取码:0dvv
