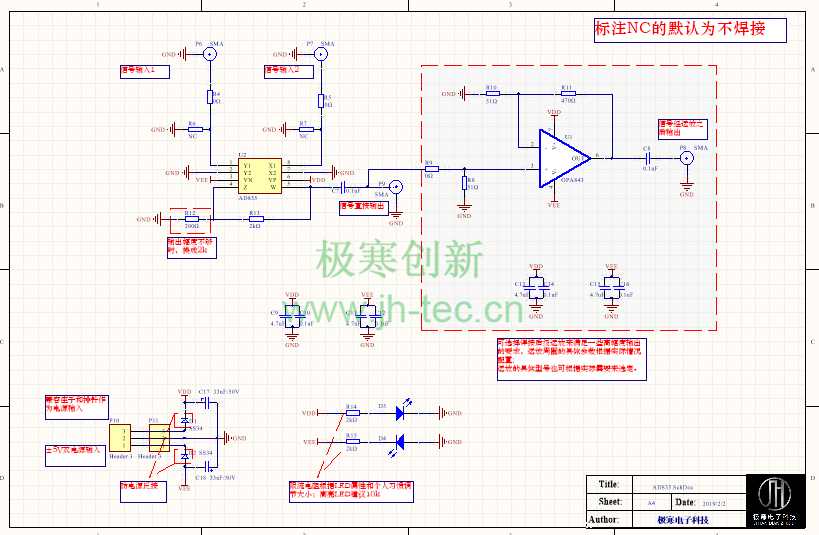

<每日模块经验分享>AD835是鄙人最近调试过的一个模块,这里也给大家分享分享使用的经验,以下是原理图,图上备注了相关说明,每次开篇都不会忘记提醒建议大家养成这个好习惯(手动滑稽脸~),随手记一记,备注备注,方便自己后期查看,也方便后来者读图:

PCB如下:

芯片特点:

  1. 简单:基本函数为W = XY + Z
  2. 完整:只需极少的外部元件
  3. 直流耦合电压输出简化应用
  4. 高速:满量程的0.1%建立时间仅20 ns
  5. 高差分输入阻抗X、Y和Z输入
  6. 低乘法器噪声50 nV/vHz

使用建议: 这个芯片硬件设计比较简单,下面就简单讲几点哈

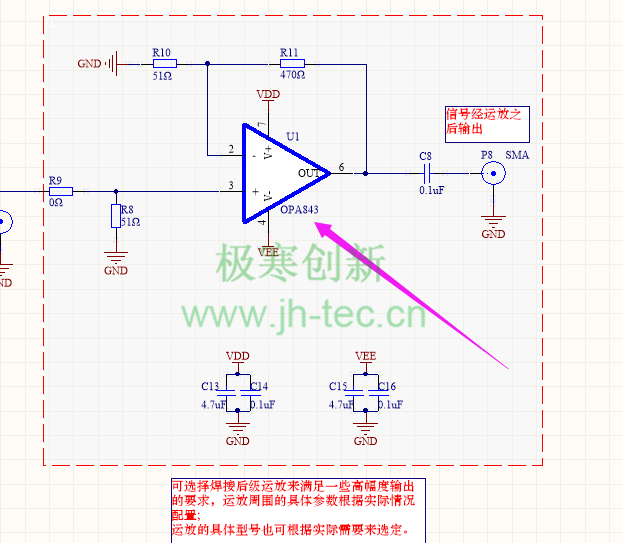

1.在设计的时候可以在后级备份一个运放来满足一些高幅度输出的要求,运放周围的具体参数根据实际情况配置;

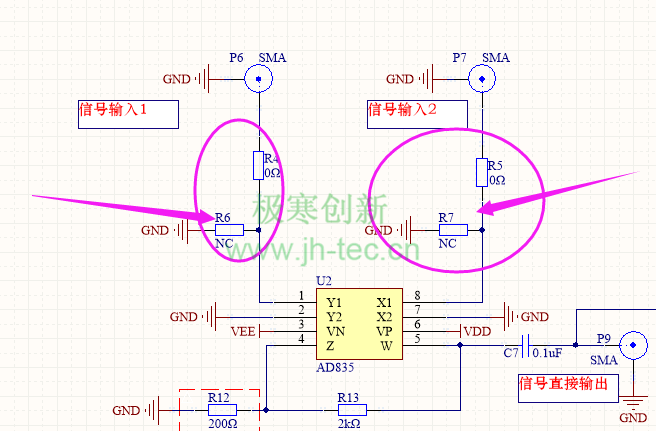

2.在AD835信号输入端可以类似这样子设计,方便需要前端匹配的时候焊接器件:

3.当输出幅度不够的时候,可以调节这个阻值:

下面是原理图和PCB源文件, 仅供学习交流

链接:https://pan.baidu.com/s/1b9ySb7zun6C88fCYJl5wJQ
提取码:60ns
