AD5444原理图PCB及如何使用经验分享

2019-01-14 11:19:51 0 条评论 1.8k 次阅读 0 人点赞

【轻松一刻】

男:“大师,我失散多年的儿子不肯叫我爹怎么办?”

大师:“带他去股票交易所!”

男:“您是说让他先开阔眼界,然后自然就叫我啦?”

大师:“不,去了 他自然会叫跌!



【进入正题】

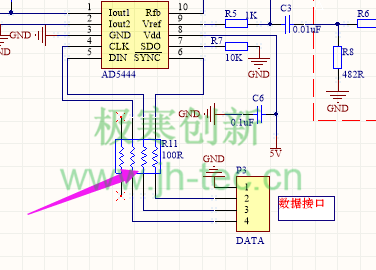

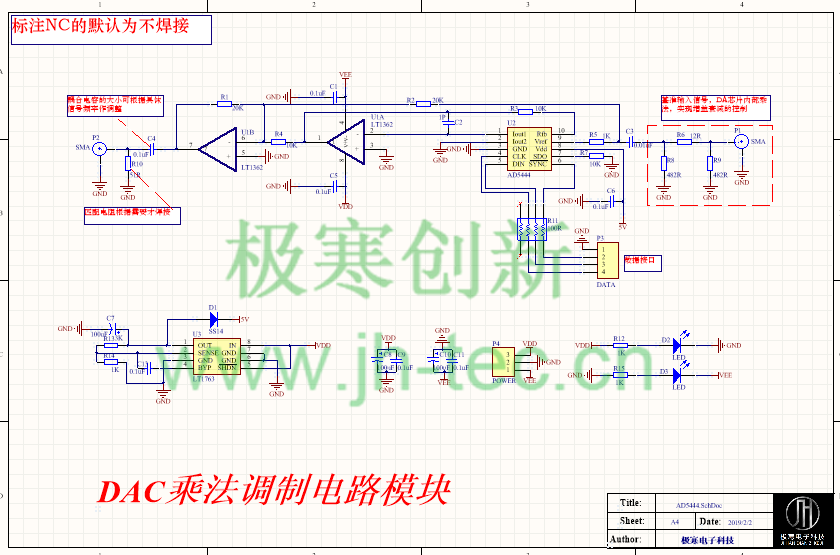

<每日模块经验分享>原理图如下:

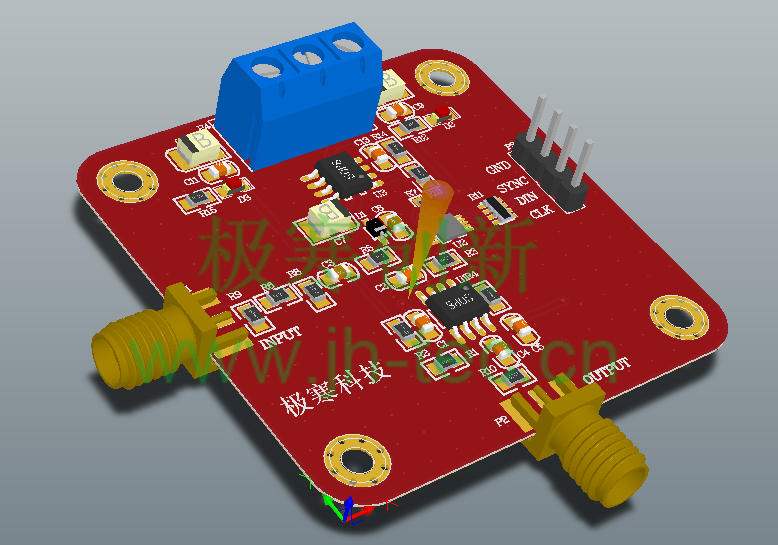

PCB如下:

芯片特点
乘法带宽:12 MHz
积分非线性(INL):± 0.5 LSB(12位)
引脚兼容的12/14-Bit电流输出DAC
2.5 V至5.5 V电源供电
10引脚MSOP封装
±10 V基准电压输入
50 MHz串行接口
更新速率:2.7 MSPS
扩展的温度范围:−40°C至+125°C
四象限乘法
上电复位,具有掉电检测功能
功耗:0.4 µA(典型值)

使用建议:

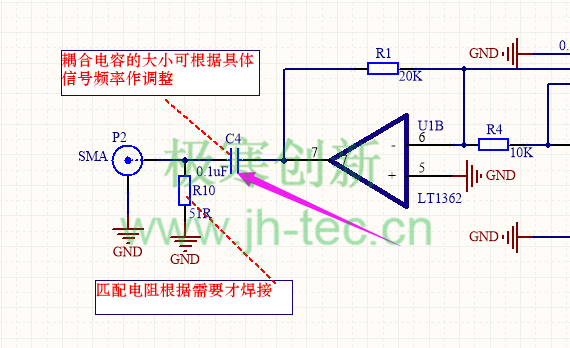

1.输出这里的电容和电阻根据需求焊接,电阻在阻抗匹配需要的大小选择,耦合电容根据实际的信号大小选择;

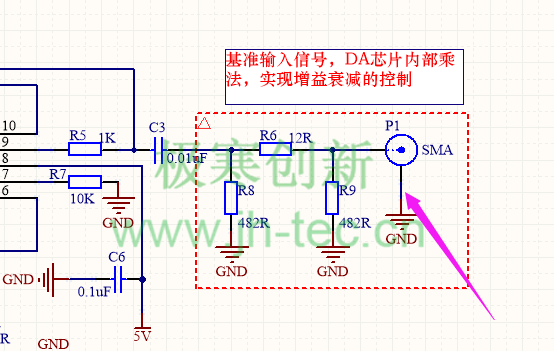

2.基准信号输入,使用SMA座子

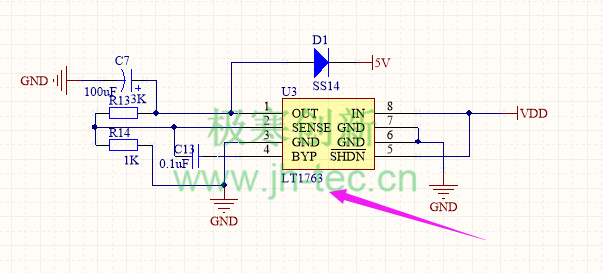

3.电源芯片采用凌力尔特的LT1763

4.这里排阻阻值不要取太大

下面是原理图和PCB源文件, 仅供学习交流
https://pan.baidu.com/s/1Z5TqNNSfr1eCePstiaHLKg
提取码:6tzf
