AD7190原理图PCB及如何使用经验分享

2019年1月14日 0 条评论 4.79k 次阅读 6 人点赞

【轻松一刻】

一个消化不良的病人向医生抱怨:我近来很不正常,吃什么拉什么,吃黄瓜拉黄瓜,吃西瓜拉西瓜,怎样才能恢复正常呢?

医生沉默片刻,

“那你只能吃屎了……”



【进入正题】

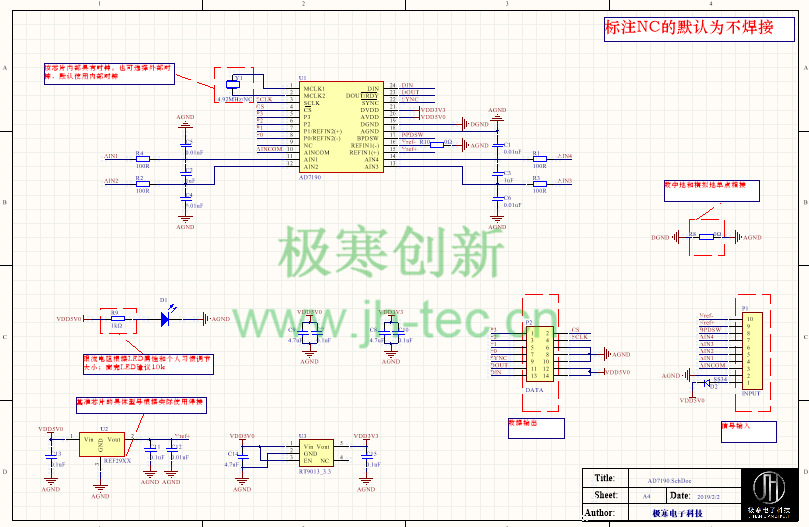

<每天分享模块经验>原理图如下,AD7190鄙人最近调试过的一个模块,这里也给大家分享分享使用的经验,以下是原理图,图上备注了相关说明,每次开篇都不会忘记提醒建议大家养成这个好习惯(手动滑稽脸~),随手记一记,备注备注,方便自己后期查看,也方便后来者读图:

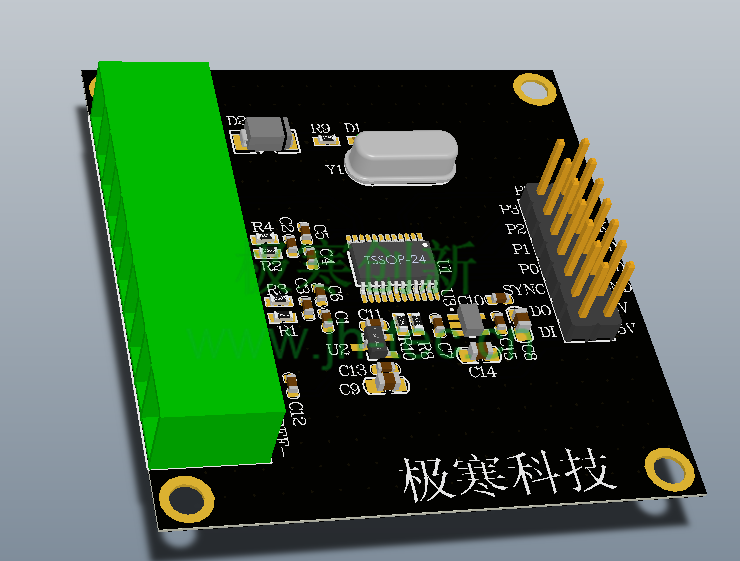

PCB如下 3D封装,合理的布局布线

芯片简介

  • 均方根(RMS)噪声: 8.5 nV(4.7 Hz,G = 128)
  • 16位无噪声分辨率(2.4 kHz,G = 128)
  • 无噪声分辨率高达22.5位(G = 1)
  • 失调漂移: 5 nV/℃
  • 增益漂移: 1 ppm/℃
  • 稳定的时间漂移特性
  • 2个差分/4个伪差分输入通道
  • 通过汽车应用认证
  • 欲了解更多信息,请参考数据手册

设计经验、建议

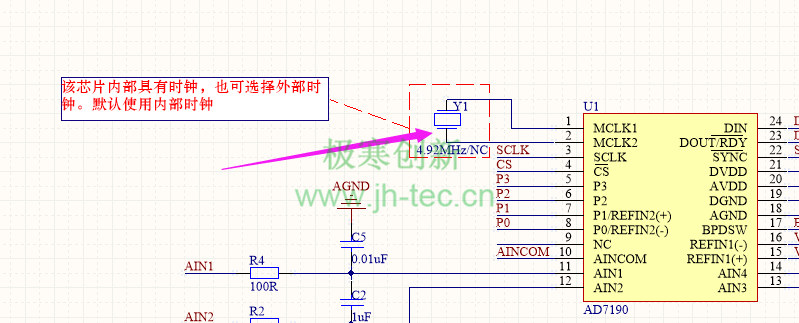

  • 首先是时钟,AD7190内部有时钟源,我们在设计的时候也可以加上一个外部时钟,如下图所示,默认使用内部的时钟:

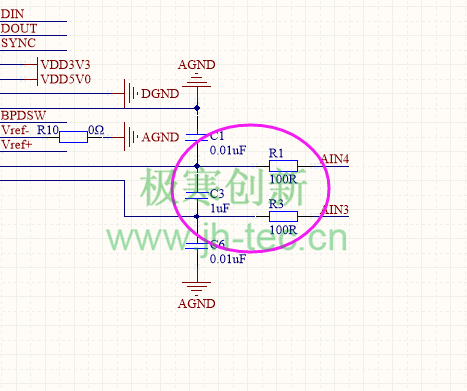

  • 数字地和模拟地用0Ω电阻或者磁珠单点相接,如下图所示

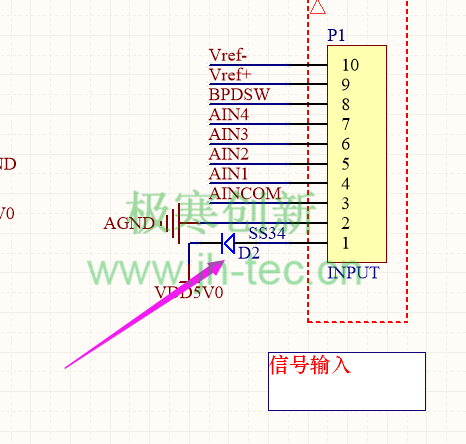

  • 电源输入这里,大家可以用一个二极管实现防反接作用,保护板载器件

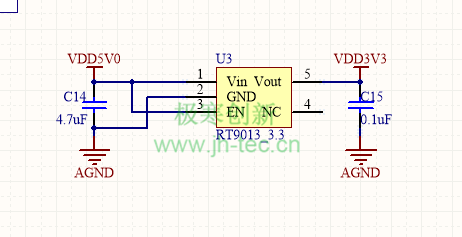

  • 电源仍然推荐大家使用这款LDO,效果比较理想

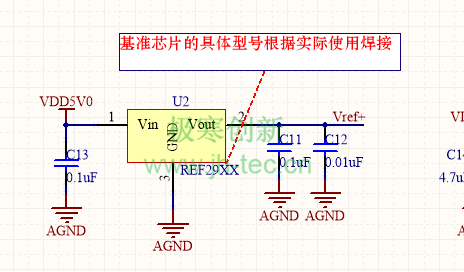

  • 基准源的具体电压大小,可以根据自己的具体使用焊接,这款型号的芯片封装兼容多种电压值

  • 信号输入这里的限流电阻大小不宜取太大,否则会导致驱动能力不足
  • 在设计PCB的时候,注意底层地的完整性,尽量不要去分割。

源文件下载 仅供学习交流

链接:https://pan.baidu.com/s/1VP-4rCYaolNEouuRFr9z3A
提取码:h6rj
