     进入正题,今天给大家分享一下鄙人最近调试过的一个模块AD7606,这里也给大家分享分享使用的经验,以下是原理图,仍然是备注了详细的注意事项,方便读图和调试:

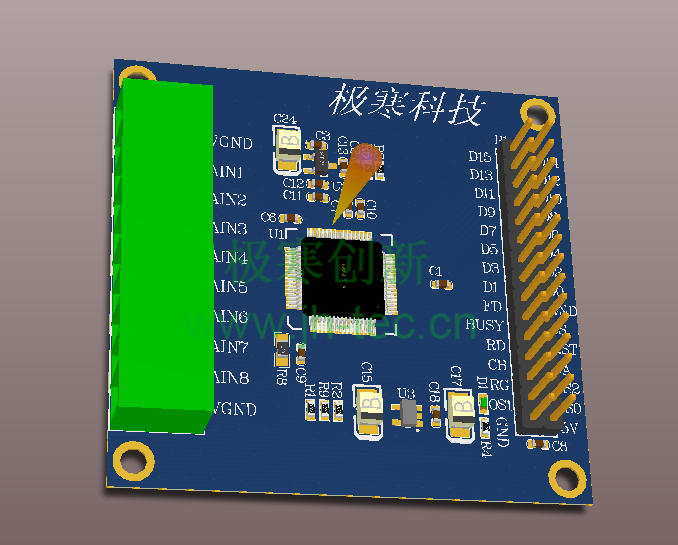

PCB如下,3D封装,这个KF2EDGK-3.81-10P座子花了不少时间画3D封装了~ 不过还是值得,看着很舒服,也方便配合结构设计,嘿嘿



芯片简介

AD7606这个ADC芯片用的比较广泛,主要是性能不错而且价格不算高,它主要有以下一些特点:

  1. 8/6/4 路同步采样输入
  2. 真双极性模拟输入范围:±10 V、±5 V
  3. 5V模拟单电源,2.3V至+5V VDRIVE
  4. 完全集成的数据采集解决方案模拟输入箝位保护
  5. 具有1 MΩ模拟输入阻抗的输入缓冲器
  6. 二阶抗混叠模拟滤波器
  7. 片内精密基准电压及基准电压缓冲器
  8. 16位、200 kSPS ADC(所有通道)
  9. 通过数字滤波器提供过采样功能



设计建议

关于AD7606设计和使用建议主要有以下几点:

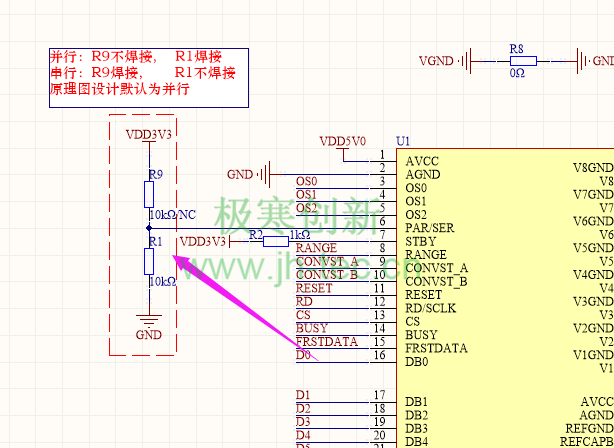

1、第一个地方是关于串行或并行的设计选择,建议大家参照这种设计方式,通过焊接来选择。

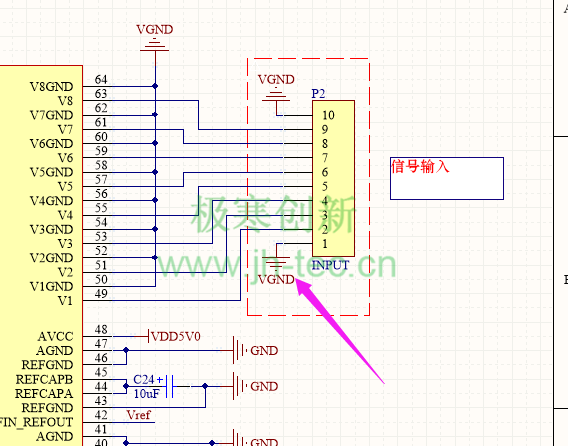

2、关于信号输入这里,建议大家把地做隔离,输入信号的模拟地和板子上的数字地用0欧电阻单点相接:

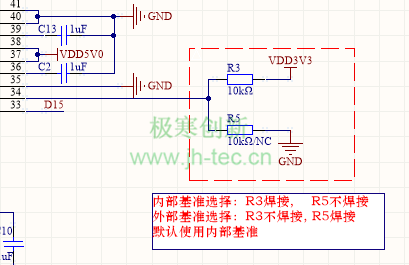

3、关于基准源的设计,AD7606内部有基准源,当然你也可以在板上设计一个板载的基准源,鄙人这里也设计了一个TI的高精度基准源。默认咱们使用AD7606内部基准源,通过两个电阻可以选择:

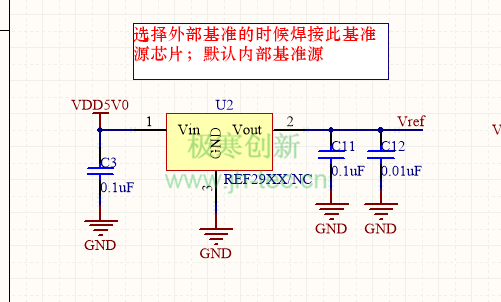

板载基准源电路:

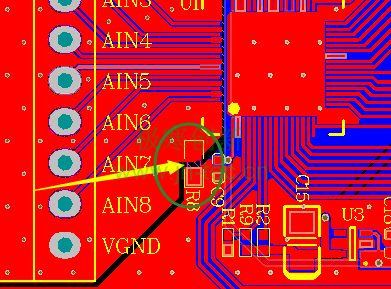

4、在设计PCB的时候两个地单点相接,如下:

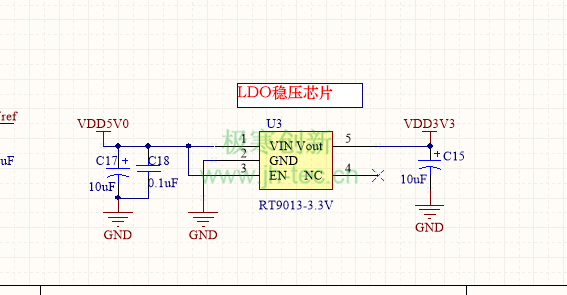

5、LDO芯片大家可以根据自己平时熟练使用的来选择,性能一般都能满足要求,鄙人这里采用的是台产的RT9013,这个LDO性价比很不错,推荐使用



结语 AD7606的设计和使用都不困难,注意一些细节就ok,下面是鄙人设计的原理图和PCB源文件,另附了程序仅供参考哈,文件仅供大家学习和技术交流哈~~~
