BUF634原理图PCB及使用经验分享

Hello 大家好，今天给大家分享一篇下有关BUF634 高速缓冲器相关的使用经验，希望对即将使用该芯片的朋友有所帮助。后面将不断更新其他一些芯片的使用经验~

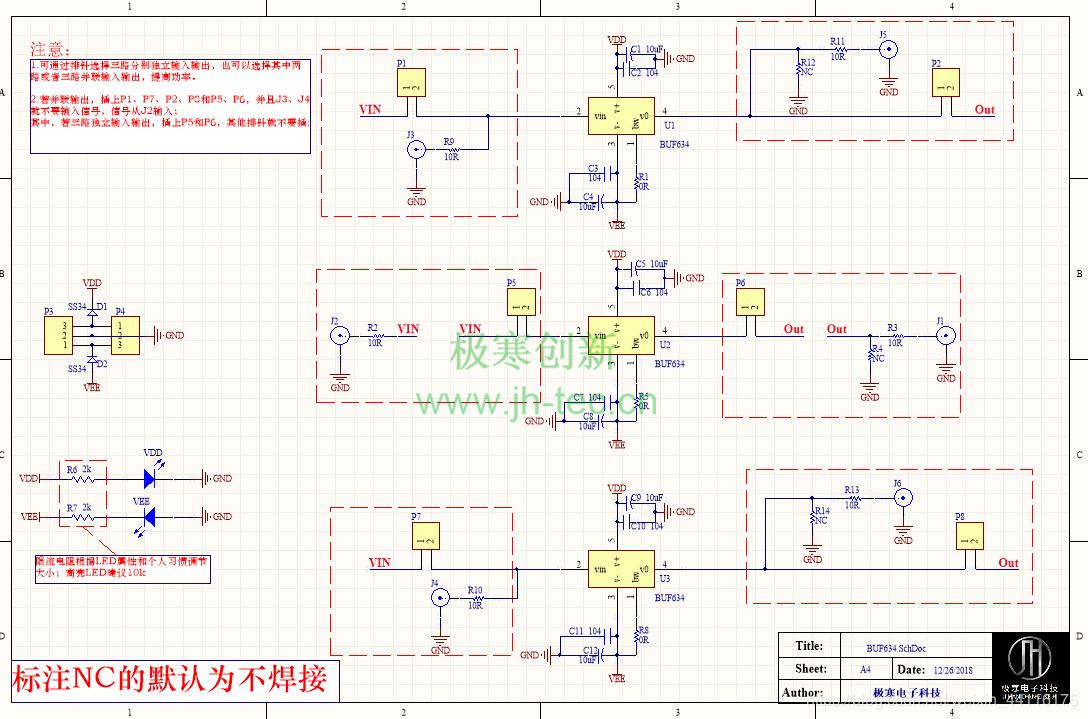

首先是原理图：

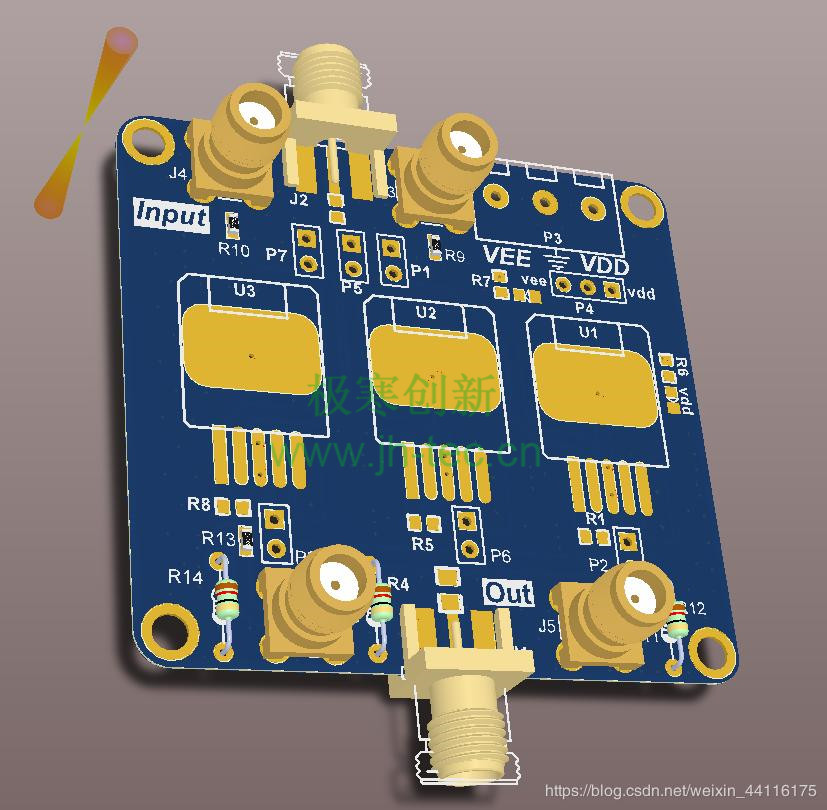

PCB：

芯片特点

• 高输出电流为250mA 电压转换速率为2000v/us
• Pin-selected bandwidth:30MHZ–180MHZ
• 低静态输出电流为：1.5mA（30MHZ的带宽
• 宽电压供应范围：+2.25—+18v 内部电流限制 热关断保护
• 8引脚DIP，SO-8，5引脚TO-220，5-LEAD
• DDPAK表面贴装

使用建议
1、BUF634这个外围设计非常简单，建议设计上可以冗余多路支路，通过排针来选择，如果需要更强的驱动能力，可以多路并联使用，不过弊端是频率较大的波形叠加之后可能会出现不稳或者噪声增大

2、BUF634在大功率使用的时候发热也需要注意，建议使用一个散热片将几块芯片同时盖上。

3、如果用BUF634放在音频信号的驱动级，滤波电容的数量和质量都需要保证。

源文件下载（仅供交流学习）：

链接：https://pan.baidu.com/s/1EfV1_fBAhdAC3WcmD9NOLg
提取码：10x0
