【前言】

    hello 大家周末好,不知大伙儿端午节过的咋个样哇,有个悲伤的消息,这个小长假一过,下一次就要等到中秋节了……今天钛叔给大家讲一对正负电源,主要针对射频的专用LDO——TPS7A47和TPS7A33,一听射频专用就大概可以猜到该电源应属于超低噪声,确实如此,TPS7A33输出电压噪声在16μV RMS左右,而TPS7A47输出电压噪声更是低至4µV RMS!两者的输出电流均支持1A,对于射频器件,这个电流值足够使用了。

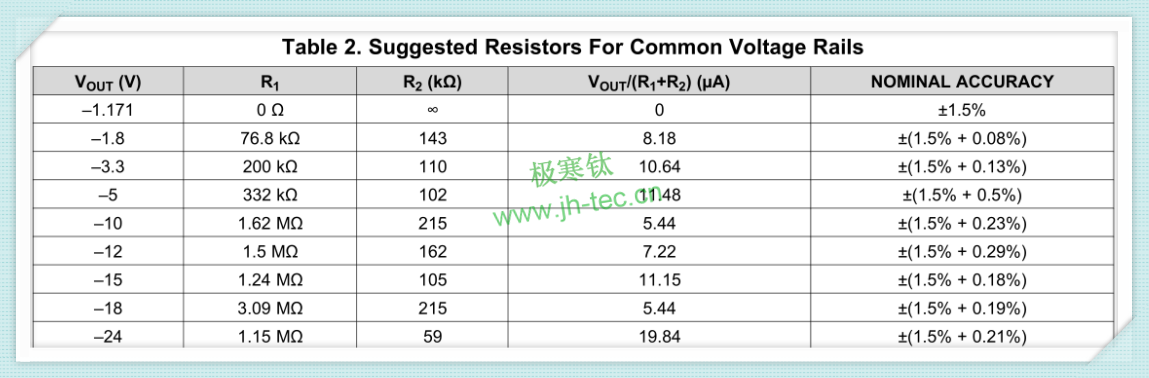

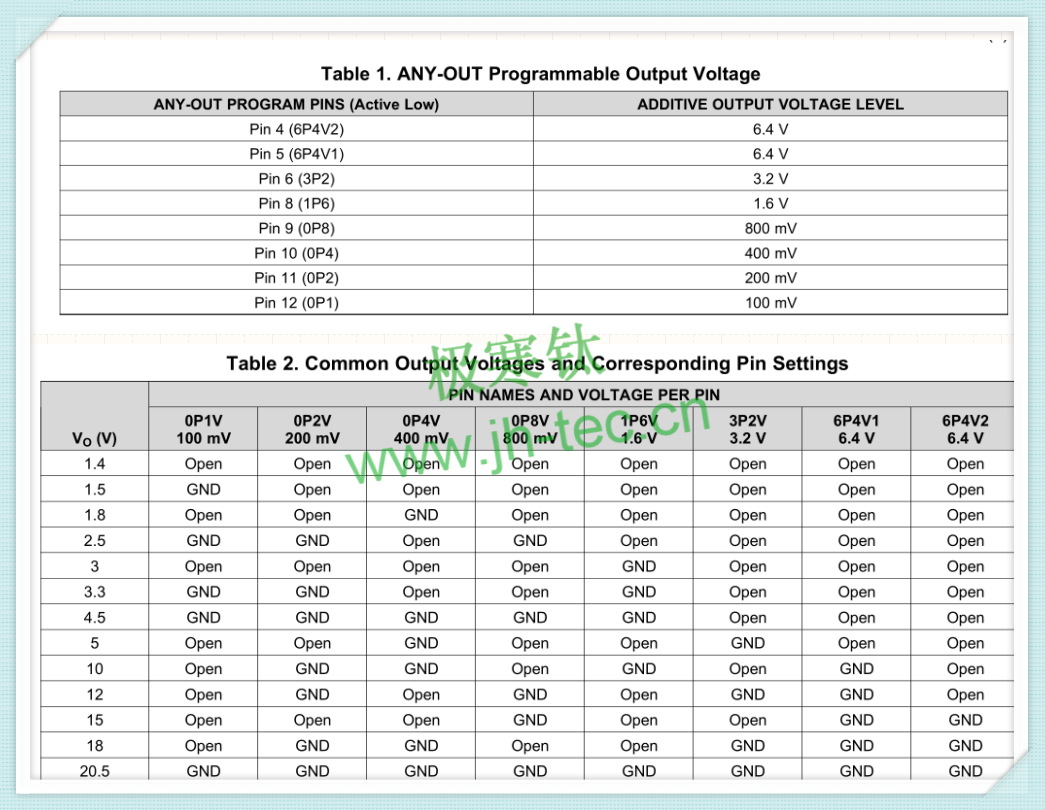

    TPS7A47有两款型号,TPS7A4700和TPS7A4701,两者都可以通过MCU控制管脚实现编程设定输出电压,也可以通过拨码开光实现手动控制,这种方式输出电压能够满足常规的需求,如果需要特定的电压,TPS7A4701可以通过外部电阻的设置来获得。TPS7A33无法通过编程控制或拨码开光实现手动控制,只能通过外部电阻来设置。TPS7A47和TPS7A33的封装都是VQFN20,体积比较小,外部仅需要几个阻容即可,设计比较简单。

【硬件电路设计】

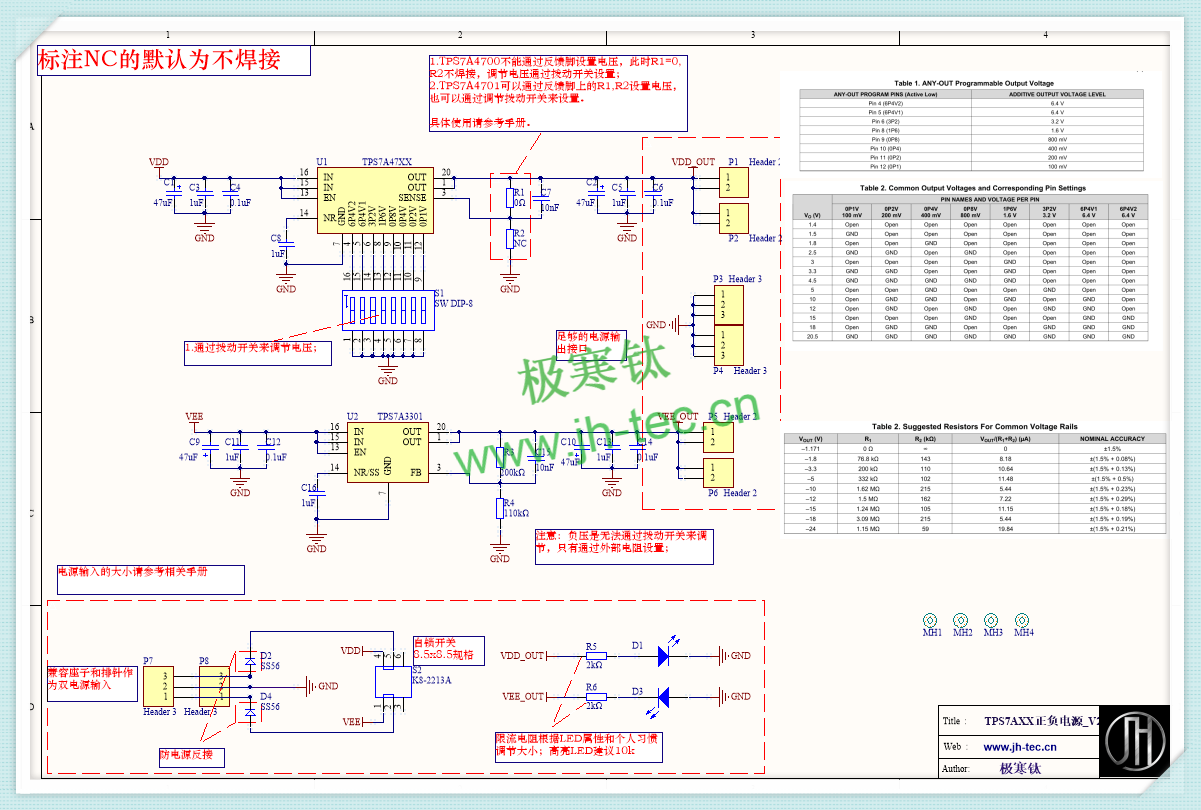

  以下是钛叔设计的原理图和PCB,大家可以参考一下原理图设计以及PCB布局布线。

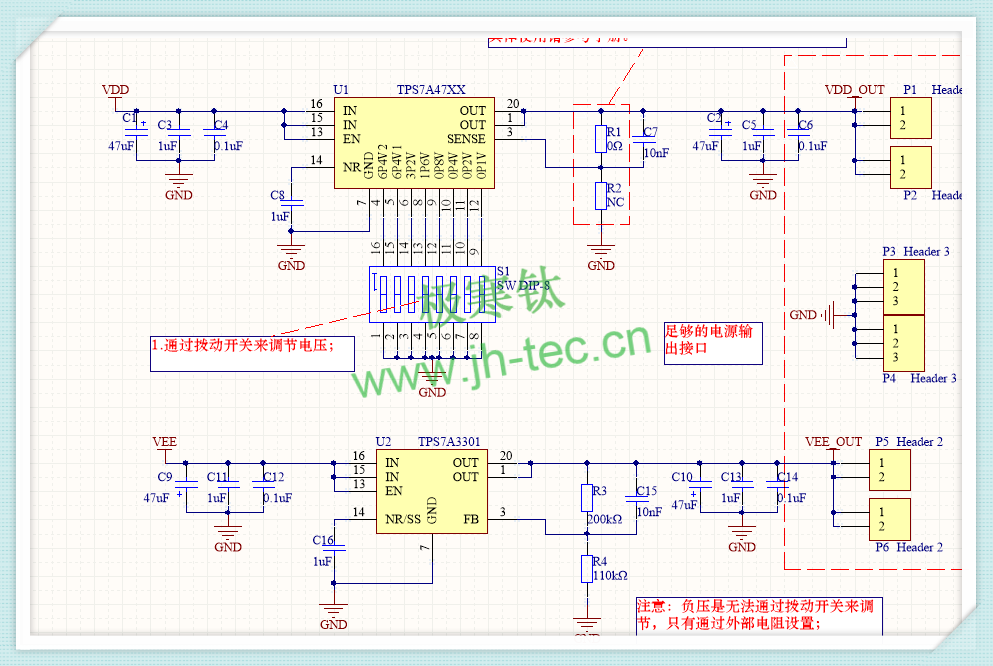

1、关于芯片外围。TPS7A47和TPS7A33芯片外围设计都比较简单,输入输出电容大小配合,注意TPS7A33负电源的电容方向!TPS7A47如果想要通过MCU控制,可以将4~12引脚通过排针引出来,或者如钛叔下面设计一样,通过拨码开光手动控制。除此之外,建议TPS7A47的R1,R2电阻均设计上,如果是TPS7A4700,R1焊接0Ω,R2就不焊接,如果是TPS7A4701就可以通过两个电阻来设定特定的电压。输出接口,钛叔DC座子和排针均有兼并设计,方便调试和上机。

TPS7A47:

TPS7A33:

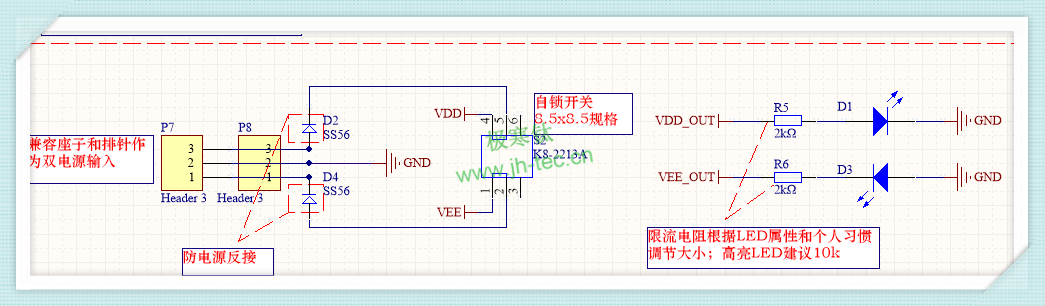

2、关于电源以及接口,钛叔电源输入同样兼并了排针和DC插座,采用SS56作为防反接二极管,注意正负电源二极管方向!此外,钛叔设计了一个自锁开关控制电源的闭合,大家在设计类似开关的时候务必要考虑开关的额定功率,以免电流过大而烧坏。

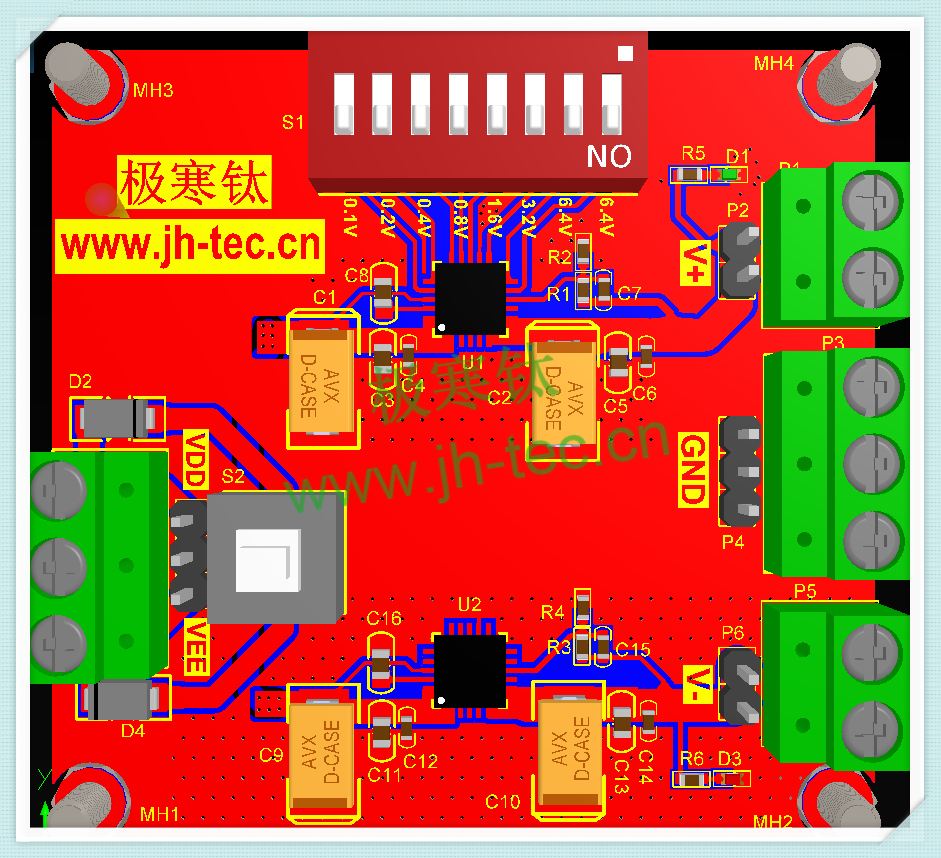

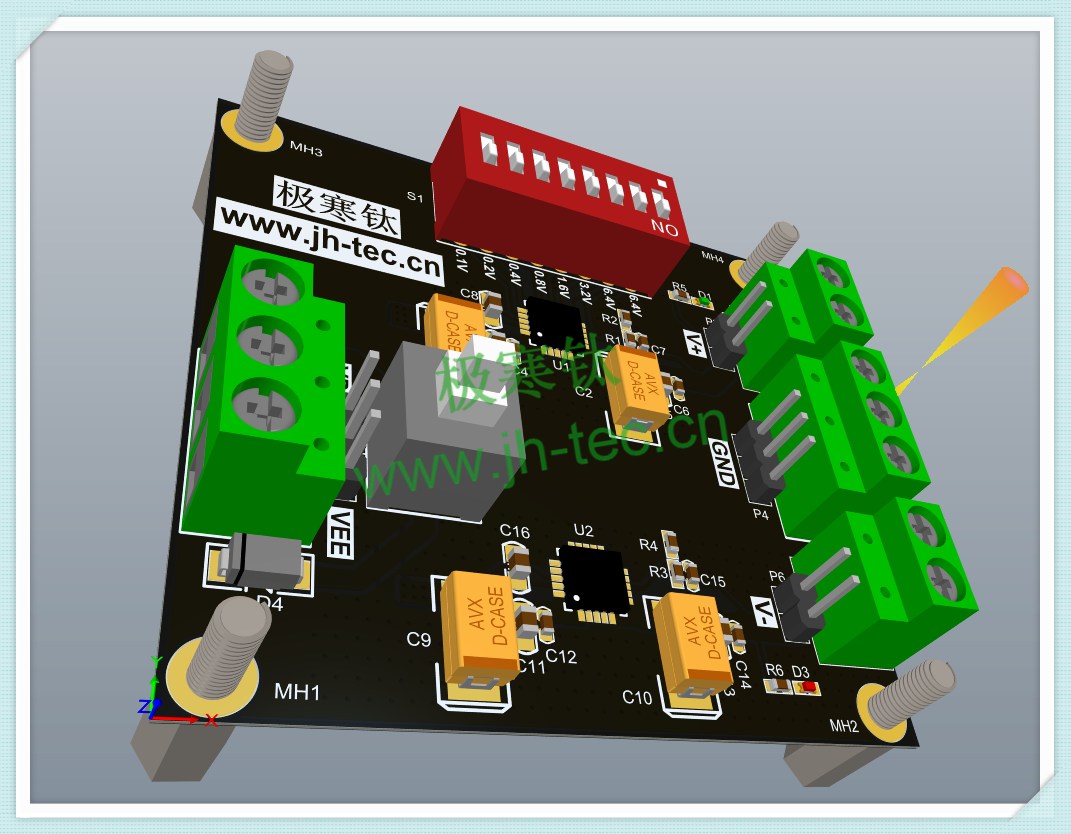

3、关于PCB布局布线。下面是钛叔的布局布线,该器件比较简单,主要是注意保持地的完整,尽量不要去分割太多;在对地焊盘附近放置足够的电容;另外,芯片NC引脚,官方手册上面是和GND相连的,钛叔这里讲NC引脚是空置的(已验证是OK的),大家可以去测试一下NC引脚如果和GND相连看有啥区别;布局的时候一定要结合着原理图去布,比如这里电源输入 VIN和EN是直接相连的,而我们需要知道VIN才是电源输出,电容是优先靠近它们放置的,而EN引脚仅仅是一个控制脚,走线可以按照普通信号线走;芯片的FB引脚上反馈电阻,主要是通过检测输出的电压变化从而反馈到芯片,芯片根据情况做调整,所以反馈电阻应经过输出电容之后再相连,如下图所示。



链接:https://pan.baidu.com/s/1ZEf-7iXHlcr5vKFytG3yyw
提取码:i9id
