【前言】

    hello,大家好,今天钛叔趁热打铁再给大家将一款衰减器——PE43702。这款芯片相对比与PE43703,带宽要低,PE43703为DC - 6.0 GHz,而PE43702为9 kHz - 4.0 GHz,其次,PE43703插损和IIP3参数也是稍微优于PE43702,其他参数两个芯片大体基本挺类似的。另外,相对比于PE3202,PE43702控制的位数和精度更高,带宽稍低于没有PE4302,但是结合价格比较起来,PE4302更具性价比。

下面是PE43702的一些大概参数:

1、7位,最高衰减31.75dB

2、9 kHz - 4.0 GHz的带宽

3、0.25 dB的步进精度

4、50Ω射频数字衰减器

5、IIP3为+57 dBm

6、供电范围支持3~5V

7、支持的编程模式:Direct Parallel, Latched Parallel,Serial

【硬件电路设计】

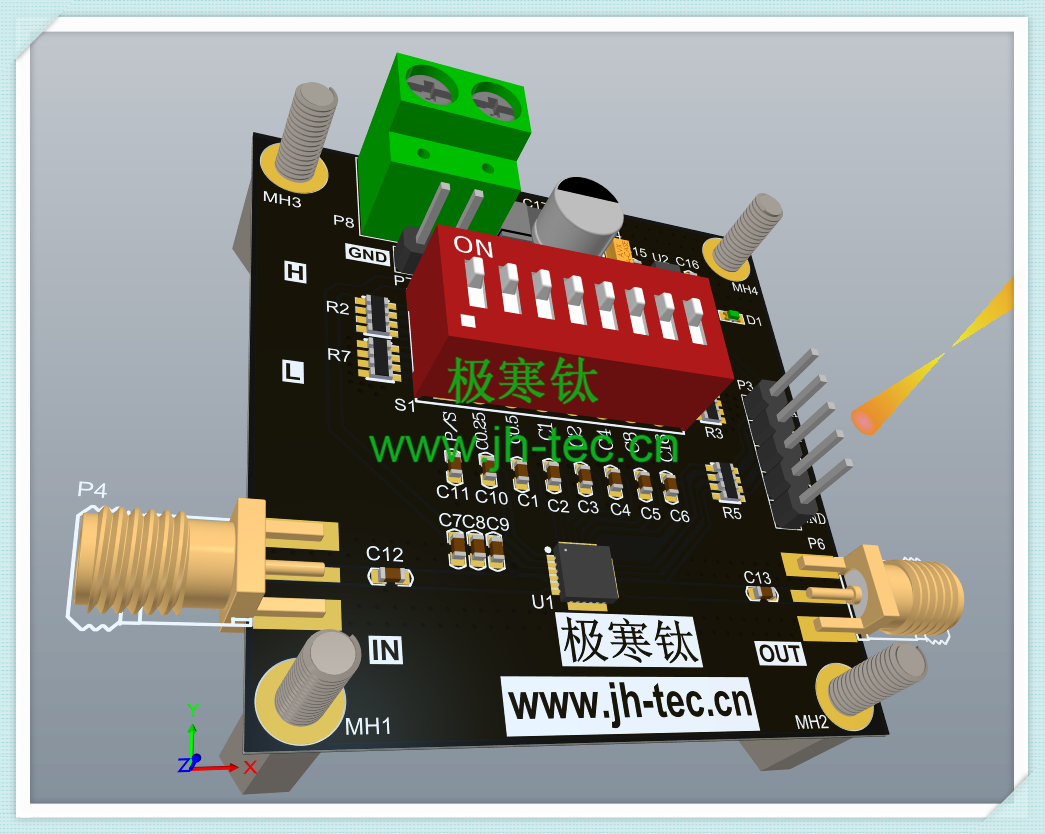

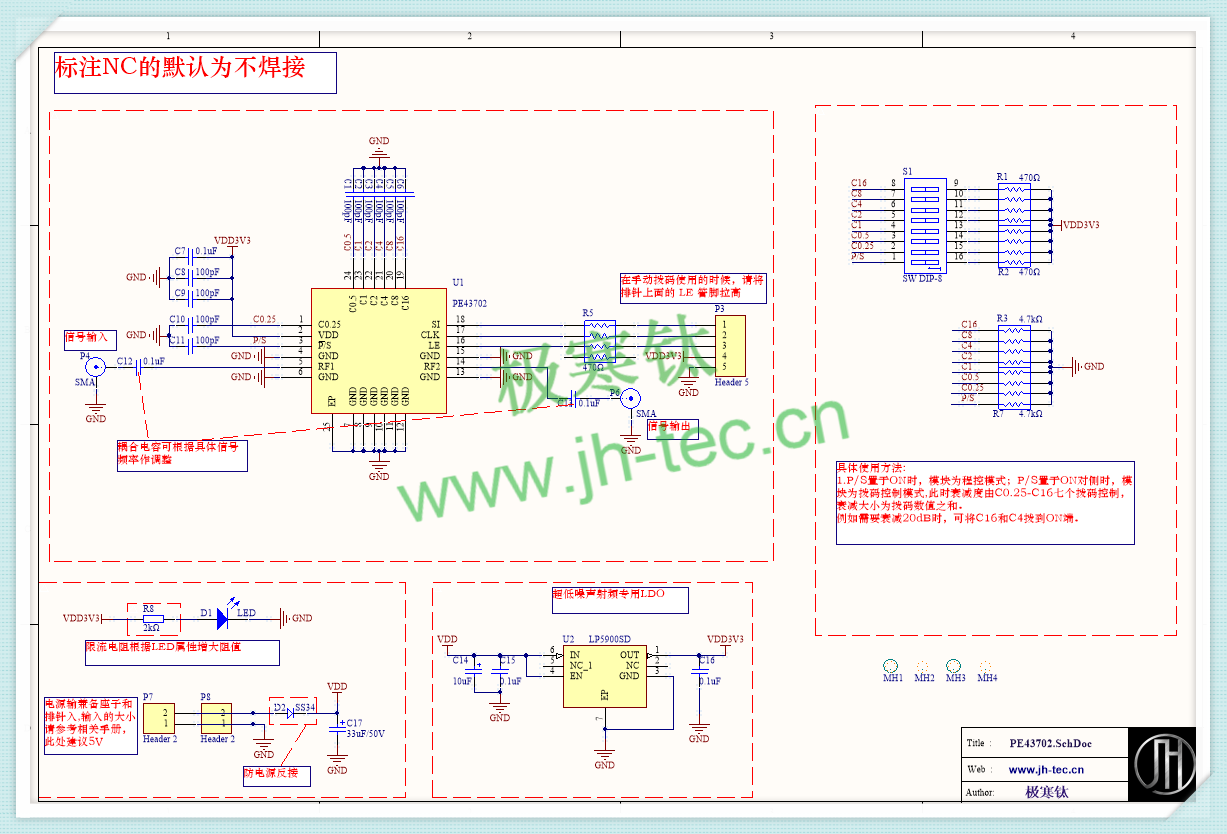

    下面是钛叔设计的整体原理图和PCB,大家可以参考参考。

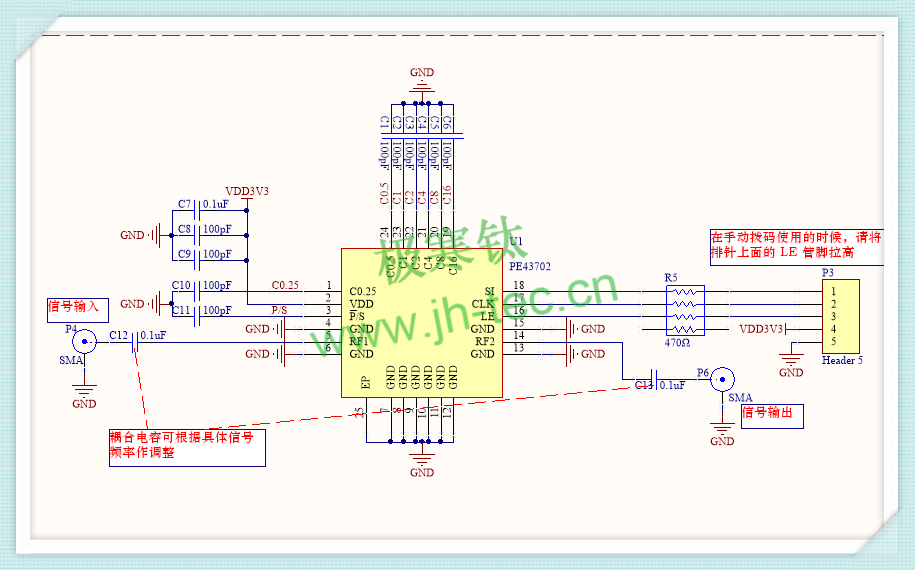

1、关于芯片的外围,如下图所示,芯片外围很简单,只需要添加几个电容电阻即可。注意输入和输出的耦合电容大小需根据具体的输入频率来调整,如果耦合电容过大,会导致信号延时太长,如果电容太小,低频通不过。另外可将LE通过排针引出,继而通过跳线帽来选择手动模式(即此时通过拨码开关调整衰减大小);R5排阻的大小尽量不要取太大,33R~100R即可,不建议使用下图470R大小。最后,芯片的EP焊盘记得接地,画封装的时候不要忘记。

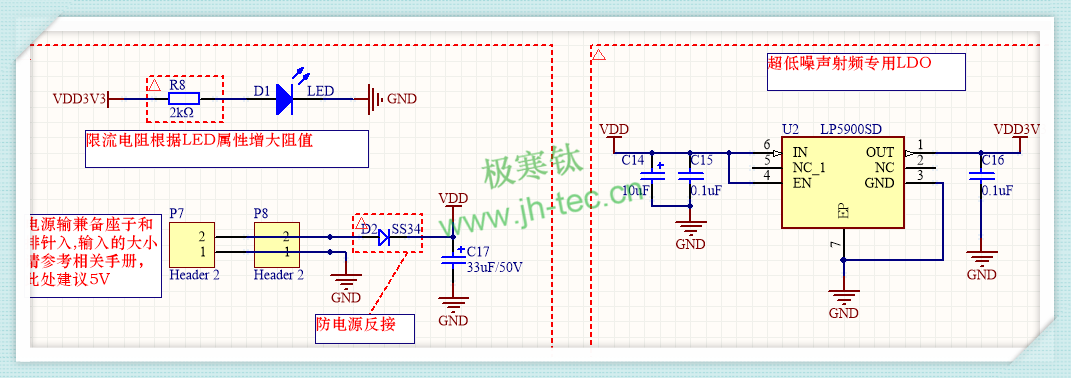

2、关于电源,老生常谈的设计了,钛叔这里采用依然是TI公司的超低噪声射频专用电源LP5900,设计如下所示;电源输入通过SS34的设计来实现防反接。

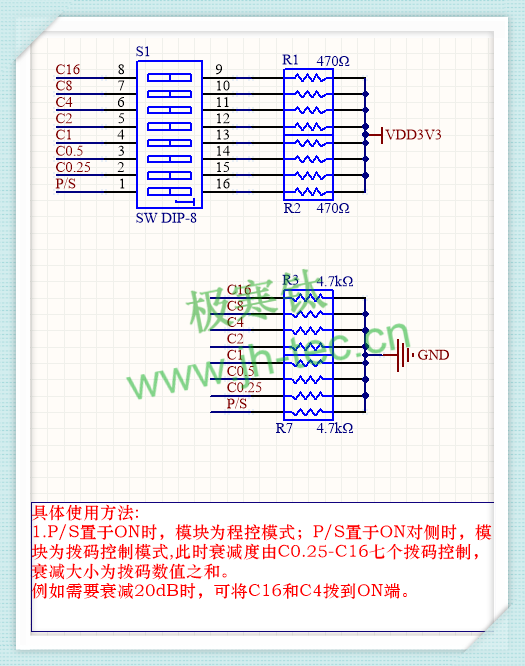

3、关于接口,同其他衰减器一样,钛叔设计上同样考虑了手动调节衰减倍数或者程控调节,程控通过排针引出,手动调节设计图如下所示,通过拨码开关即可实现,P/S置于ON时,模块为程控模式;P/S置于ON对侧时,模块为拨码控制模式,此时衰减度由C0.25-C16七个拨码控制,衰减大小为拨码数值之和。例如需要衰减20dB时,可将C16和C4拨到ON端。;

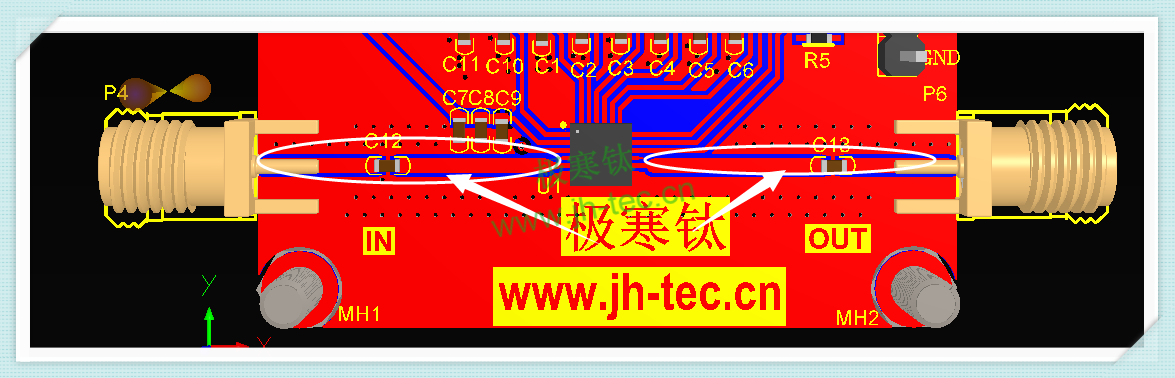

4、关于PCB设计,输入输出的信号线用仿真软件si9000做50Ω,可在钛叔博客网站下载安装该软件哈。



以下是钛叔设计的源文件,仅供参考:

链接:https://pan.baidu.com/s/1NgGMw5-T7H0HDKxZgsJe8Q

提取码:9lia
