AD9834原理图PCB设计及如何使用经验

2019年4月17日 0 条评论 10.12k 次阅读 20 人点赞

【前言】

    今天钛哥给大家分享一篇有关DDS器件设计的相关经验,该器件是ADI公司的型号——AD9834,说起ADI的DDS芯片,大伙应该能想起一串儿吧,什么AD9854、AD9954、AD9833、AD9959、AD9910等等,简直多得很。当然,每个器件有它的自身特点,比如说AD9854的特点,嗯……功耗大! 哈哈 开个玩笑,不过AD9854确实功耗大,AD9854和AD9954都是属于输出频率较高的芯片,前者最高输出大概可到120M,后者能到160M;而AD9833和AD9834属于输出频率较低类型的芯片,我们今天的主角AD9834的最大输出频率37.5M,输出频率低,意味着功耗也相对较小,AD9834仅有20mW,相对AD9854功耗实在小太多。除此之外,AD9834能够支持输出正弦波、三角波以及方波。

【硬件电路设计】

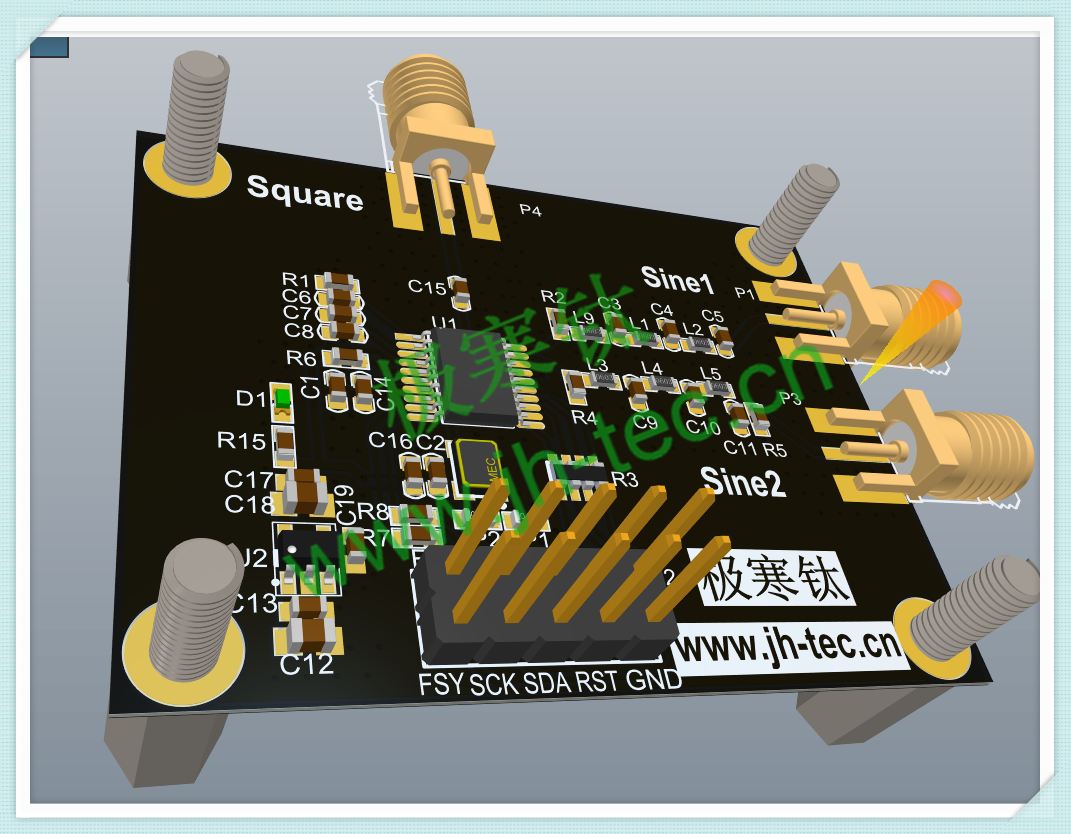

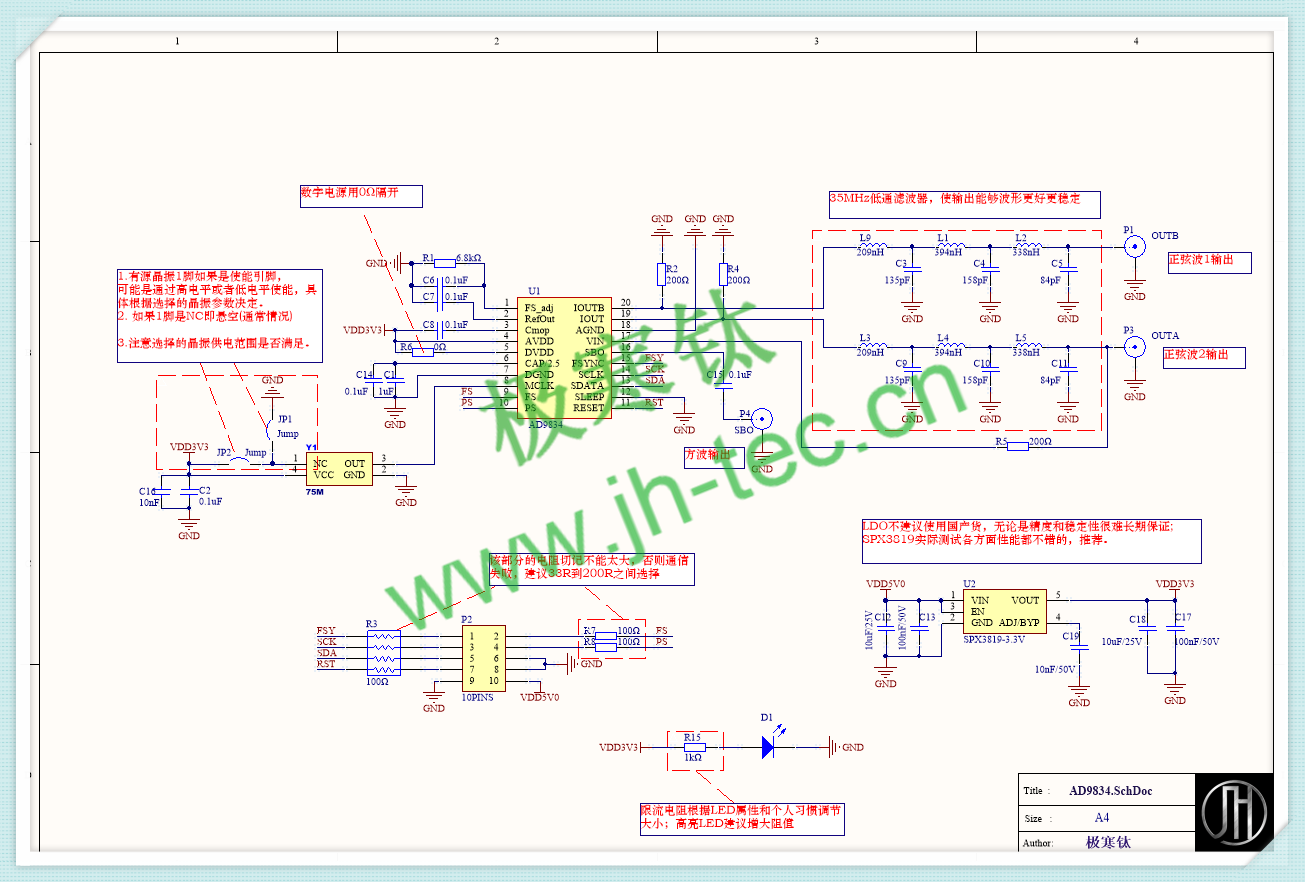

    下面是关于AD9834的整体原理图和PCB,原理图上注明了设计要点,PCB中的封装全部带有的3D模型,方便配合结构设计。大家可以大致看一看,接下来钛哥将着重讲一下各个部分注意的细节

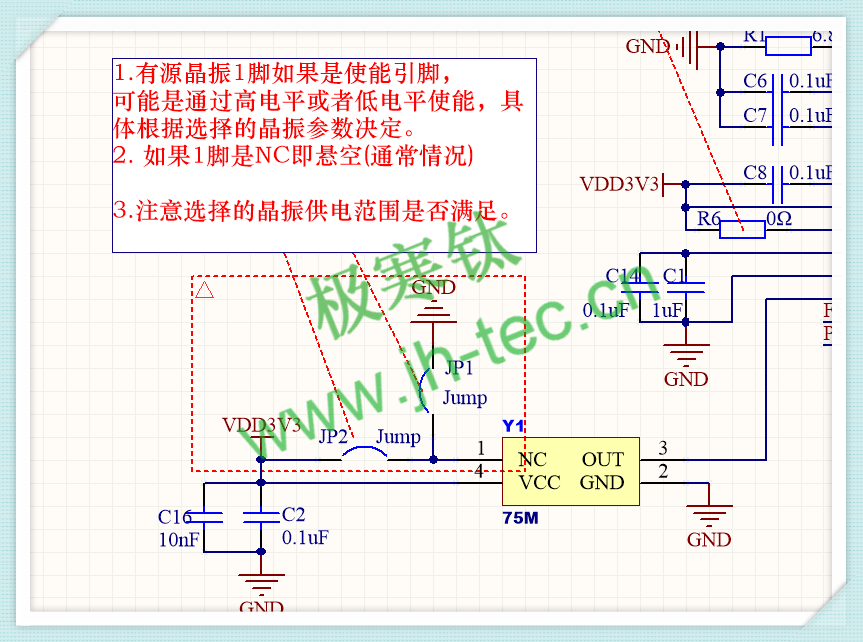

1、关于晶振。钛哥之前遇到过一个有源晶振,第一个管脚非NC脚,而是使能引脚,如果这里忘记考虑,可能就会浪费开了一次板……大伙可以根据自己的情况来设计,如果自己现在使用的晶振1脚是NC脚,就直接不管啦。晶振使用的75M的有源晶振,该部分的走线简短,远离电源线。

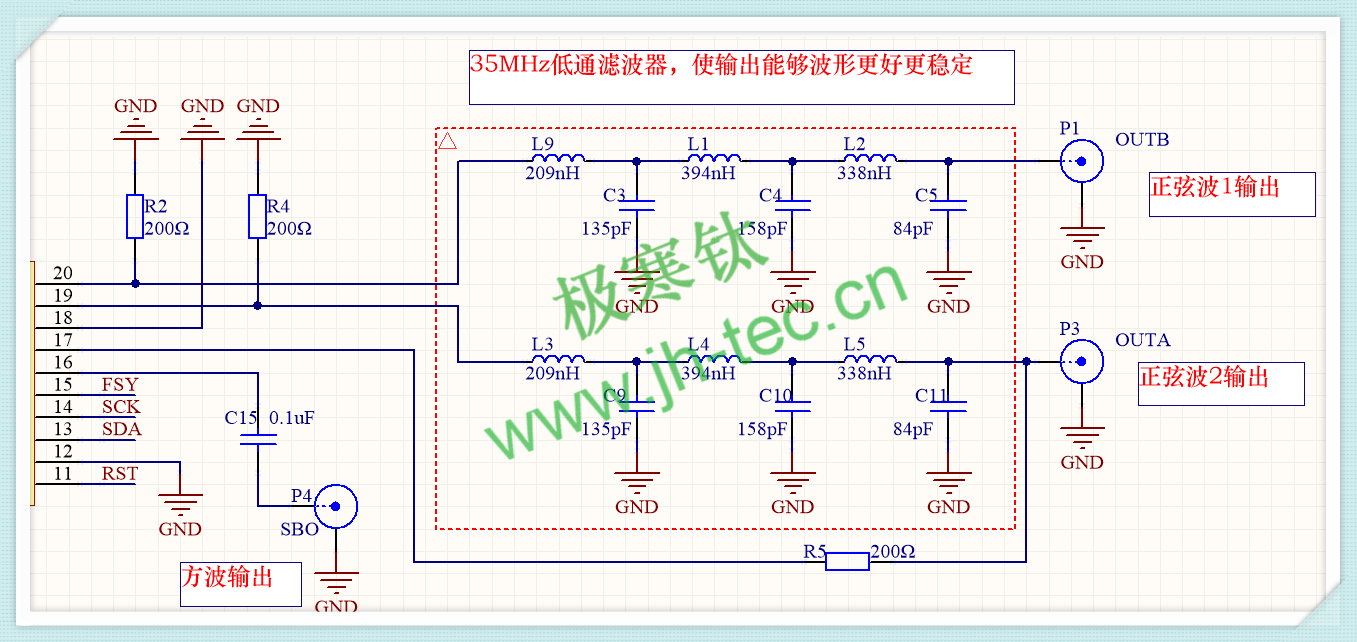

2、关于信号输出。AD9834可以通过控制输出正弦波和三角波,另外,当芯片的VIN脚与IOUT输出相连时,通过内部比较器,SBO(即SIGN BIT OUT)引脚可以输出方波。该部分注意正弦波输出加上低通滤波器,使输出波形能够更稳定(下图采用35M的低通滤波)。另外,方波输出的电容容值不宜取太小,否则会造成波形输出失真(可按最大输出频率计算最小的电容值,0.1uF可以满足)

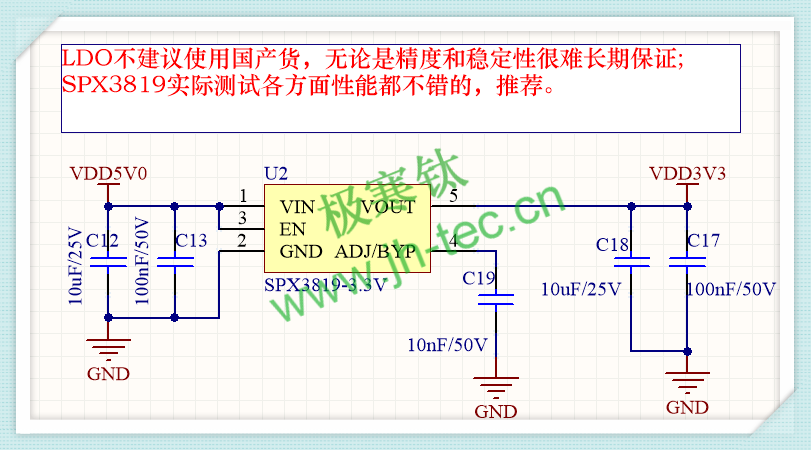

3、关于电源。该芯片供电范围是2.3V-5.5V,考虑到我们的MCU一般为3.3V的电平,所以这里我们采用3.3V供电,用一个LDO将输入的5V电源转换为3.3V,LDO的型号钛哥这里采用的是SPX3819,经期验证比较好用, 推荐给大伙, 建议不要采用国产LDO。

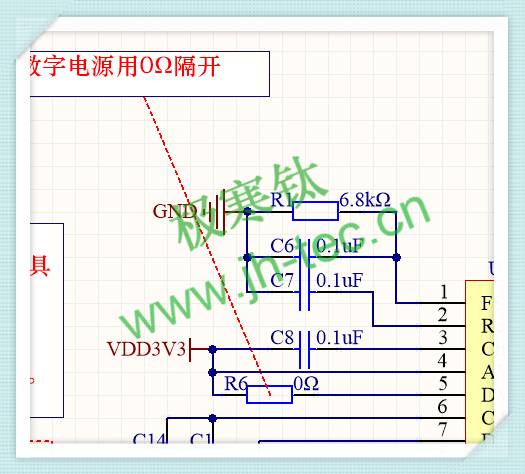

4、数字电源和模拟电源建议用一个0Ω电阻隔开。

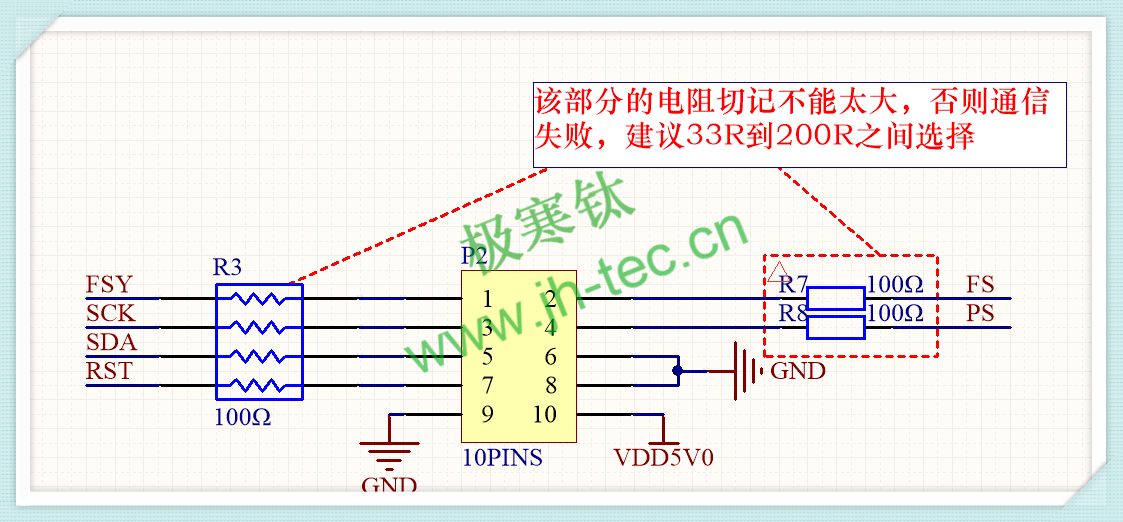

5、同样,数据接口这里的电阻不宜取太大,这里的电阻作用是抑制信号的陡峭程度,从而可以减小噪声以及防止信号过冲,如果阻值过大就会造成信号失真,建议取值33R-100R之间。



以下是设计的源文件,仅供参考:

链接:https://pan.baidu.com/s/1HrYMLgIrihAlMjRSAGwSIA

提取码:jq73
