前言

之前给大家分享了AD603_VCA的用法,今天再给大家讲一讲AD603_AGC的使用经验,希望对大家有所帮助;整体原理图如下,也是由两片AD603构成,图上标注了相关的说明:

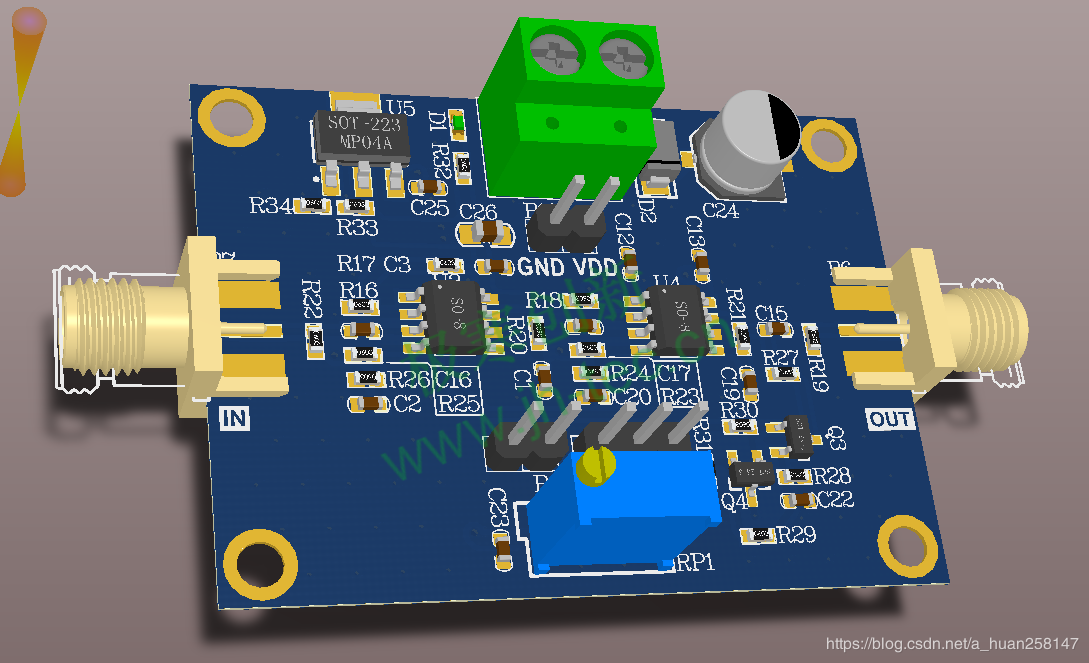

整体PCB如下:

芯片特点

线性dB增益控制
引脚可编程增益范围
−11 dB至+31 dB(90 MHz带宽)
9 dB至51 dB(9 MHz带宽)
所有中间范围(例如−1 dB至+41 dB,带宽:30 MHz)
带宽与可变增益无关
输入噪声谱密度:1.3 nV/√Hz
增益精度:±0.5 dB(典型值)

使用建议

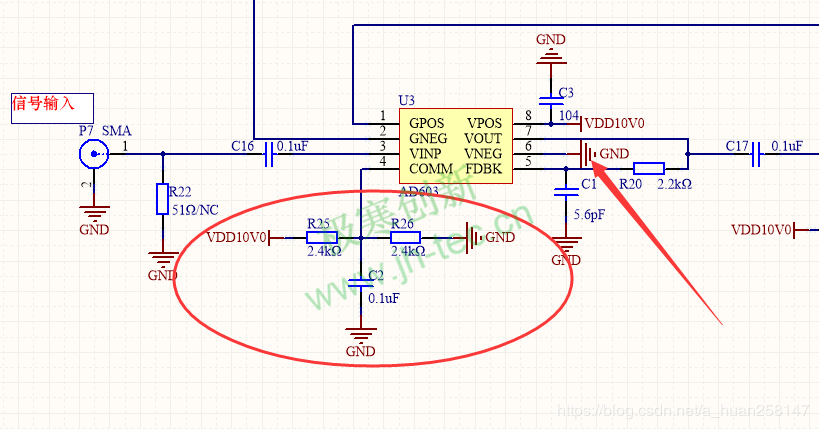

1.区别于AD603_VCA的双电源供电,AD603_AGC采用的是单电源供电,所以芯片供电部分需要注意。此处第六管脚接地,第四管脚通过两个电阻分压得到1/2VDD来提供电源:

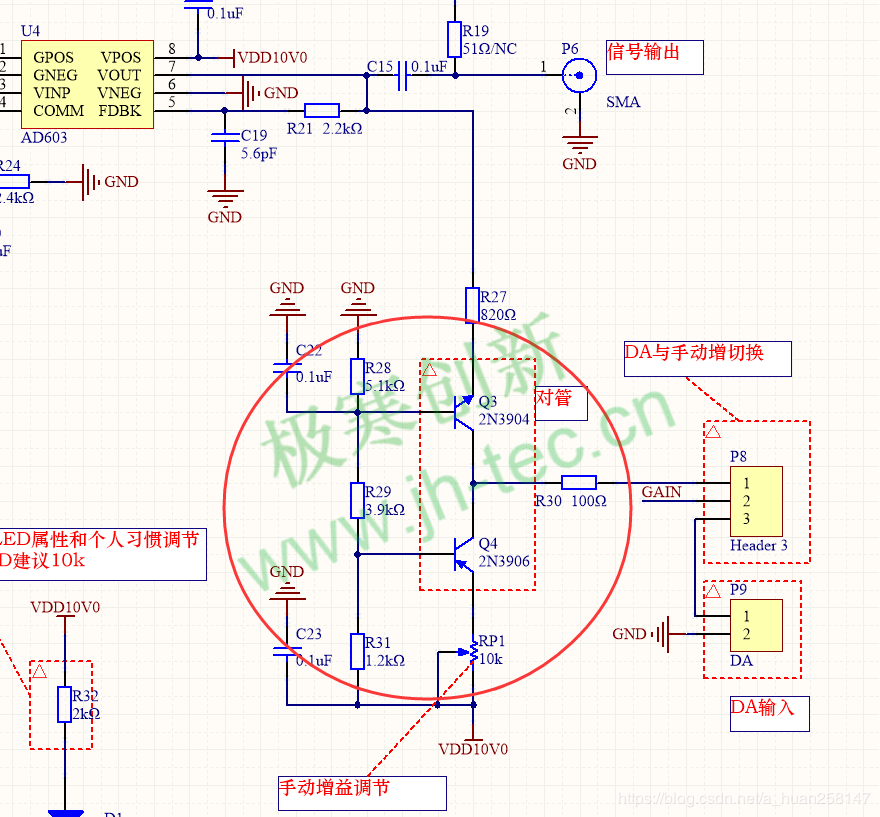

2.通过排针选择AGC模式或者VCA模式,这里AGC闭环采用的是2N3904和2N3906对管,通过RP1调节增益,这里RP1采用精密滑动变阻器:

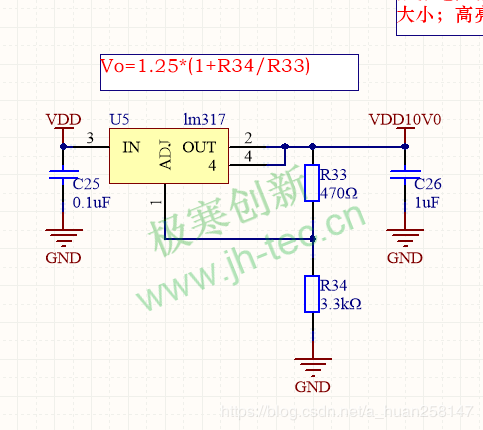

3.电源选择LM317,配置反馈感觉得到10V作为系统的电源:

4. PCB布局布线的时候注意反馈线部分一定要尽快控制短,否则AGC会出现不稳定或锁不住的现象。
