【进入正题】

<每日模块经验分享>

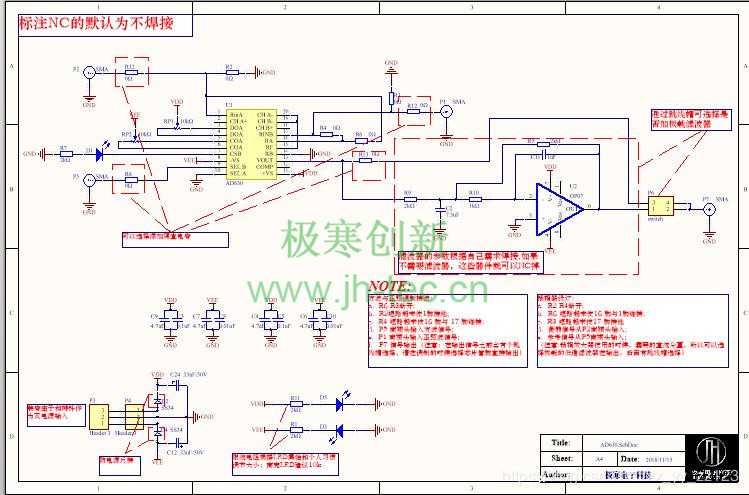

每次开篇都不会忘记提醒建议大家养成这个好习惯(手动滑稽脸~),随手记一记,备注备注,方便自己后期查看,也方便后来者读图,好了,献出原理图:

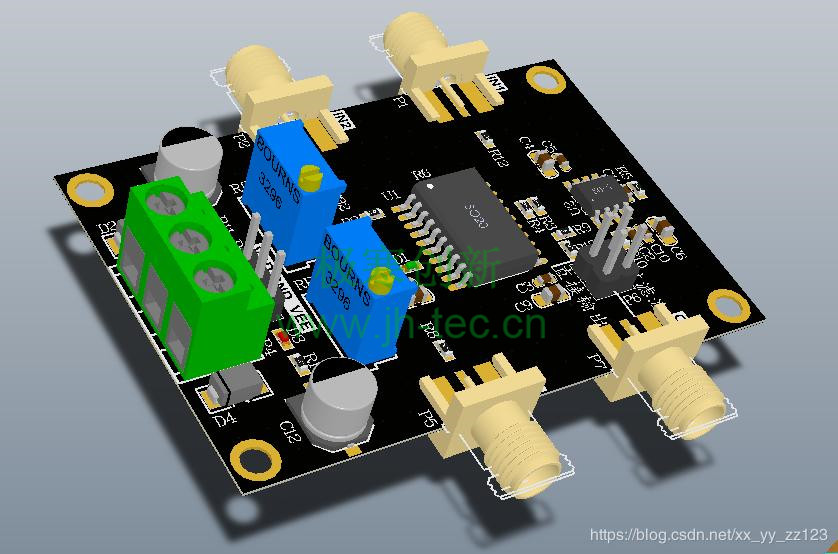

PCB:

芯片特点

  • 可从100 dB噪声中恢复信号
  • 频道带宽:2 MHz
  • 压摆率:45 V/μs
  • 低串扰: −120 dB (1 kHz),−100 dB (10 kHz)
  • 引脚可编程、闭环增益:±1和±2
  • 闭环增益精度和匹配:0.05%
  • 通道失调电压:100 µV (AD630BD)
  • 350 kHz全功率带宽
  • 可提供裸片

使用经验建议

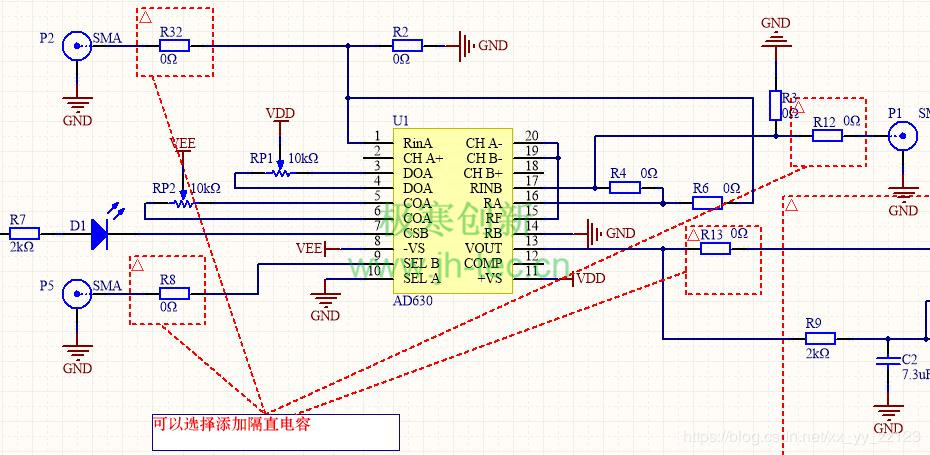

  1. 信号输入输出这里可以选择根据自己需要选择耦合电容或者直接0Ω电阻相连:

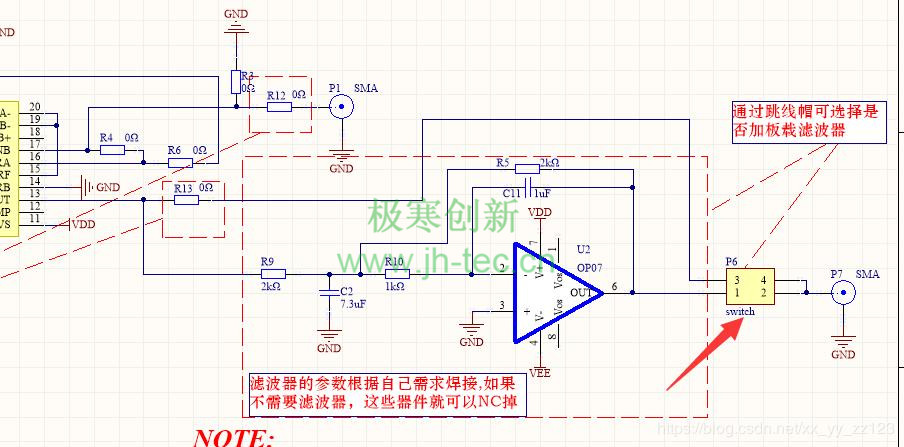

  2. 后级可以通过排针选择是否添加滤波器,所以设计的时候可以兼备考虑

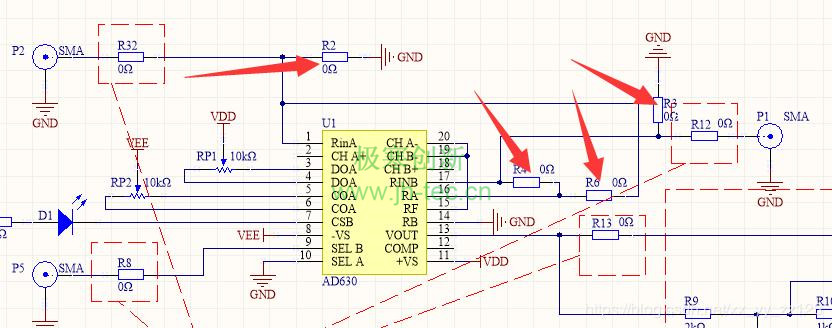

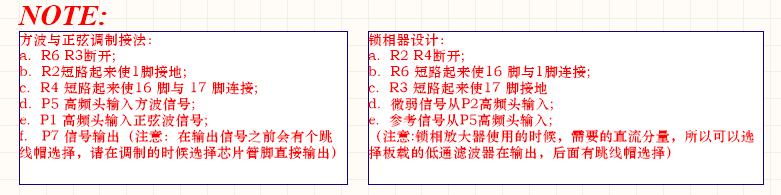

  3. 方波正弦波和锁相器的选择通过这几个电阻来配置:

下面是原理图和PCB源文件, 仅供学习交流
链接:https://pan.baidu.com/s/1-VghwKejLbNUeRbjuha2nA
提取码:jgq3
