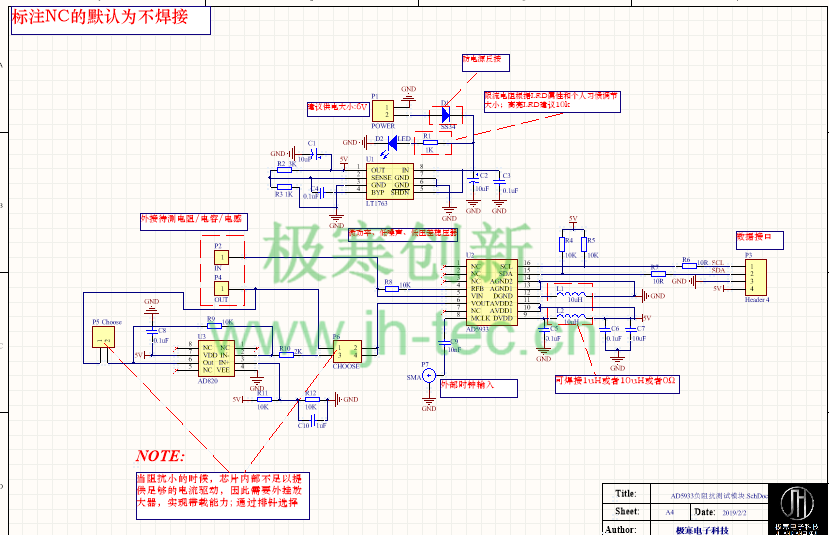

<每天分享模块经验>原理图如下,AD5933鄙人最近调试过的一个模块,这里也给大家分享分享使用的经验,以下是原理图,图上备注了相关说明,每次开篇都不会忘记提醒建议大家养成这个好习惯(手动滑稽脸~),随手记一记,备注备注,方便自己后期查看,也方便后来者读图::

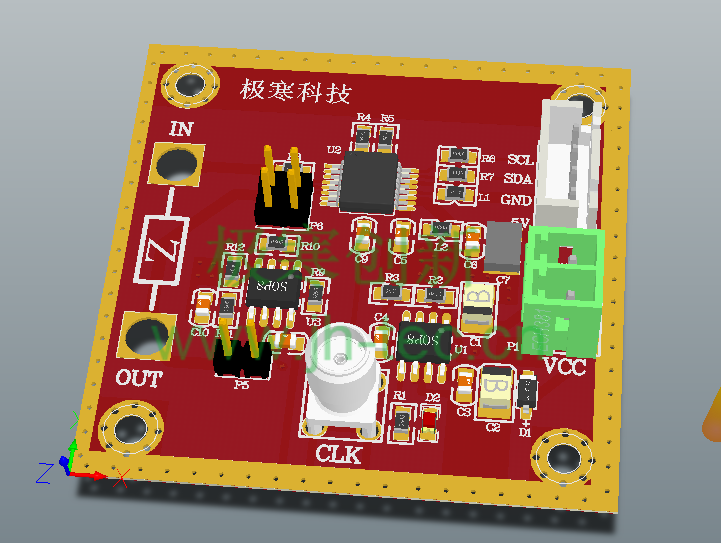

PCB如下

*使用建议

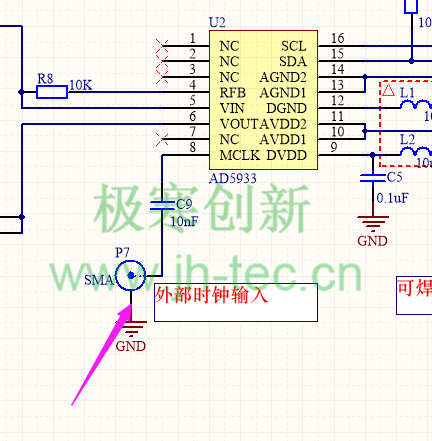

1.可选择外部时钟输入,设计的时候备份留出SMA座子

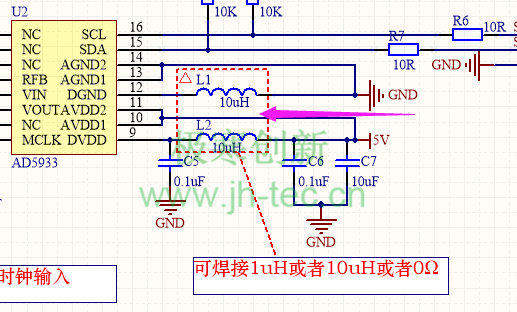

2.数字地和模拟地可采用电感或者0欧姆电阻实现单点相接

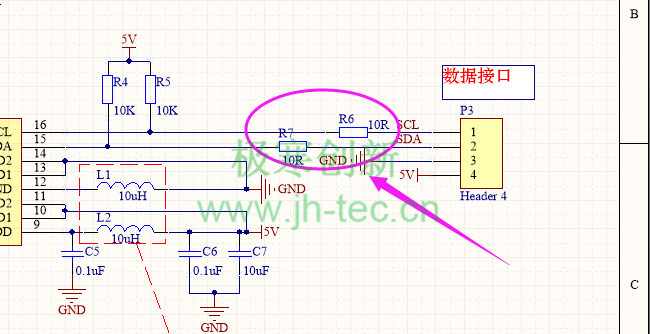

3.数据通讯这里的电阻不宜取太大,否则会导致通信失败

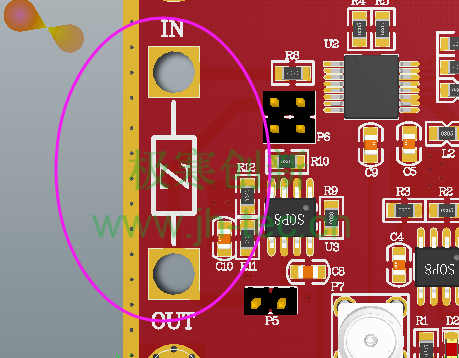

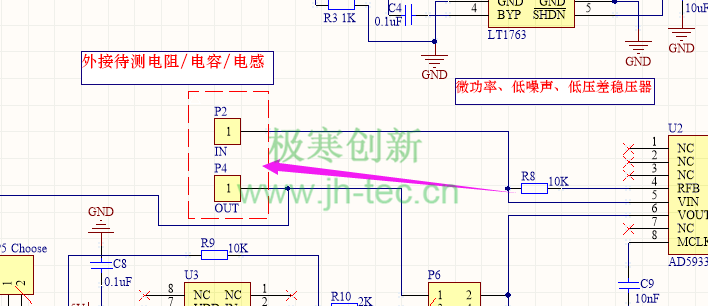

4.输入这里建议焊盘加大,以方便接入

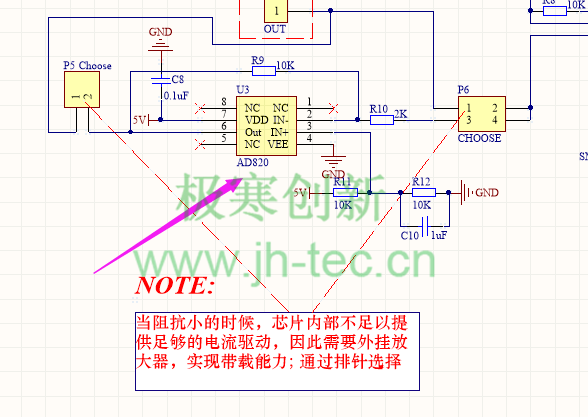

5.当阻抗小的时候,芯片内部不足以提供足够的电流驱动,因此需要外挂放大器,实现带载能力; 通过排针选择

源文件:

https://pan.baidu.com/s/1Vrfg1jFfrX-AUzb6pmodGA

提取码:czub
