HX711原理图PCB及相关使用经验分享

2019年1月9日 0 条评论 10.44k 次阅读 10 人点赞



Hello 大家好,今天给大家分享一篇下有关HX711可编程的开关电容滤波器相关的使用经验,希望对即将使用该芯片的朋友有所帮助。后面将不断更新其他一些芯片的使用经验~

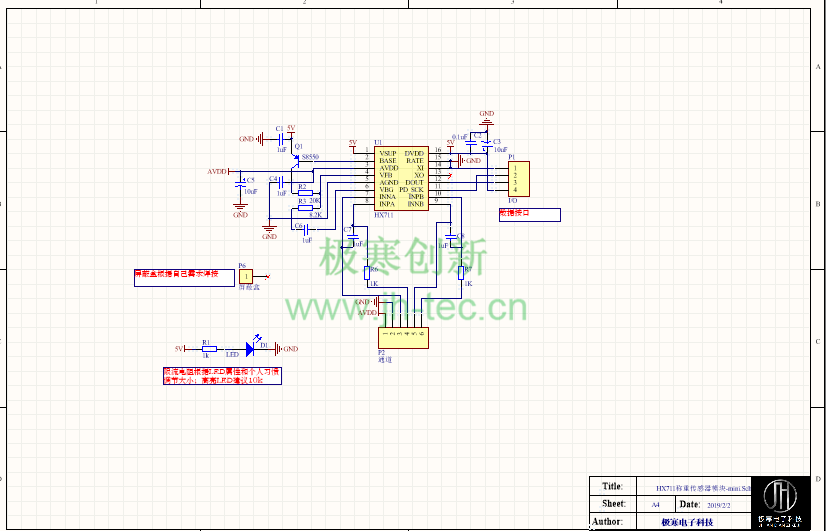

首先是原理图

PCB

芯片特点
• 两路可选择差分输入
• 片内低噪声可编程放大器,可选增益为32,64 和 128
• 片内稳压电路可直接向外部传感器和芯片内A/D 转换器提供电源
• 片内时钟振荡器无需任何外接器件,必要时也可使用外接晶振或时钟
• 上电自动复位电路
• 简单的数字控制和串口通讯:所有控制由管脚输入,芯片内寄存器无需编程
• 可选择 10Hz 或 80Hz 的输出数据速率
• 同步抑制 50Hz 和 60Hz 的电源干扰
• 耗电量(含稳压电源电路):典型工作电流:< 1.6mA, 断电电流:< 1 µ A
• 工作电压范围:2.6 ~ 5.5V
• 工作温度范围:-40 ~ +85℃
• 16 管脚的 SOP-16 封装

使用建议

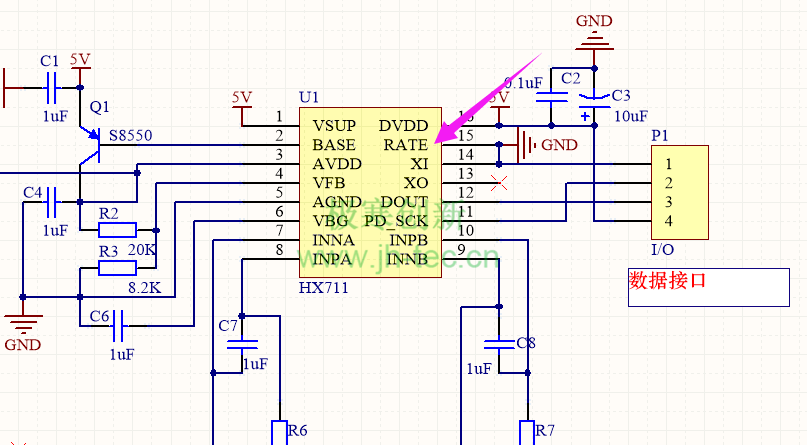

1.所有 数字输入管 脚,包括 RATE,XI 和PD_SCK 管 脚,芯片内均无内置拉高或拉低电阻。这些 管 脚在使用时不应悬空。

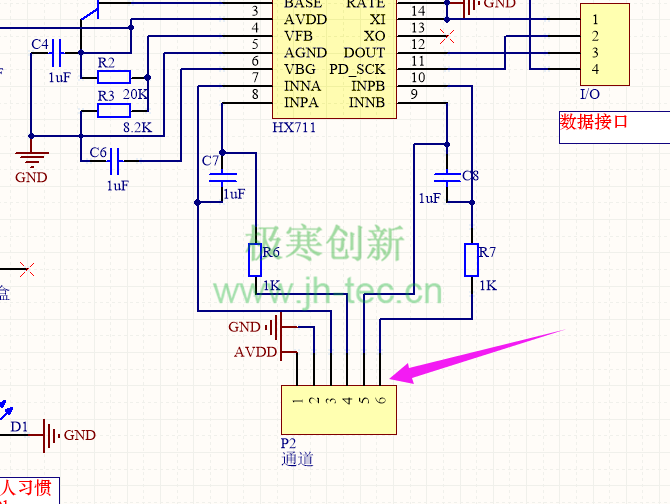

2.建议使用通道 A 与传感器相连,作为小信号输入通道;通道 B 用于系统参数检测,如电池电压检测。AB通道通过排针引出,

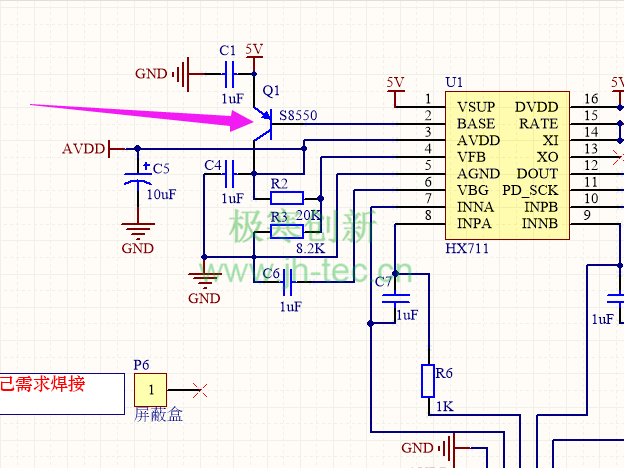

3.建议使用 PNP 管 S8550 与片内稳压电源电路配合。也可根据需要使用其他 MOS 或双
极晶体管,但应注意稳压电源的稳定性。

4.无论是采用片内稳压电源或系统上其他电源,建议传感器和 A/D 转换器使用同一模
拟供电电源。

5.PD_SCK 的输入时钟脉冲数不应少于 25 或多于 27,否则会造成串口通讯错误

6.与 DOUT 相连的 MCU 接口应设置为输入口,并且不接任何拉高或拉低电阻,以减少MCU 与 ADC 之间的电流交换(干扰)。
7.可选择设计一个屏蔽罩以增强板子的稳定性

源文件下载(仅供交流学习):

链接:https://pan.baidu.com/s/1LKg7rPKjkASsrZv_0bx22w
提取码:pa9z
