AD9833原理图PCB及相关使用经验分享

    Hello 大家好，今天给大家分享一篇下有关AD9833可编程波形发生器相关的使用经验，希望对即将使用该芯片的朋友有所帮助。后面将不断更新其他一些芯片的使用经验~

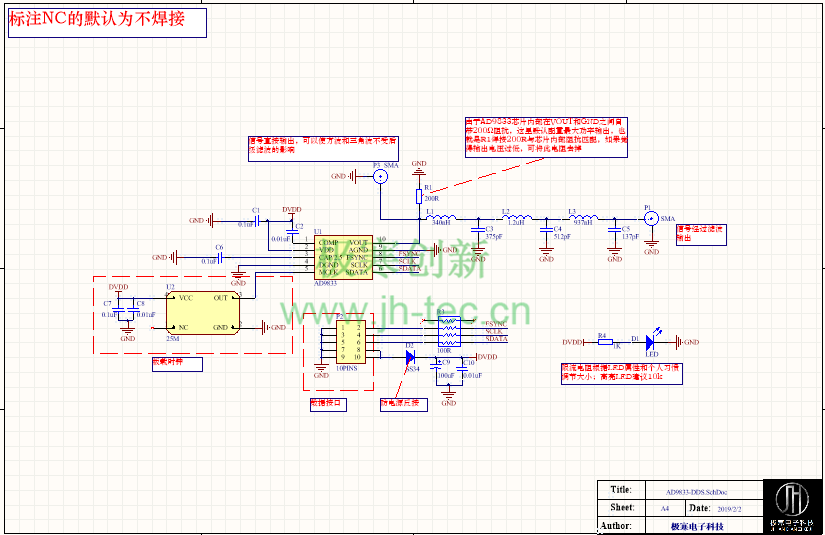

首先是原理图：

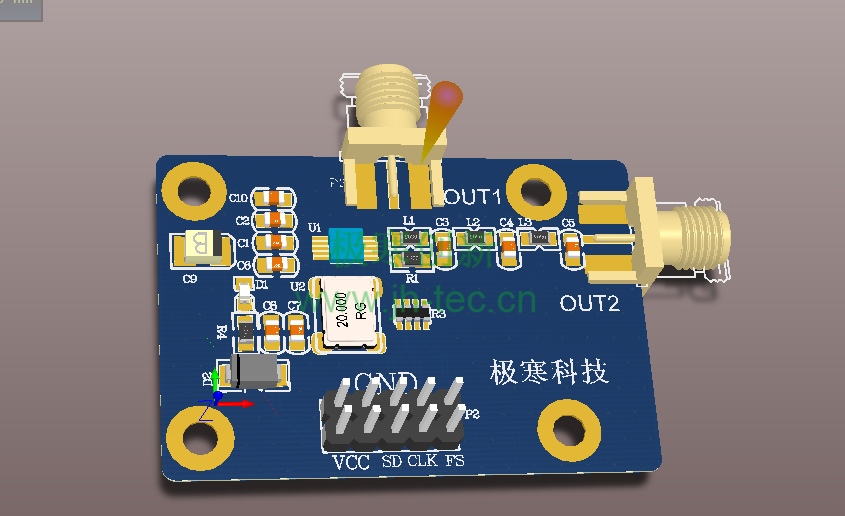

PCB：

芯片特点

1. 数字可编程频率和相位

2. 当供电电压为3 V时，功耗为12.65 mW

3. 输出频率范围：0 MHz至12.5 MHz

4. 28位分辨率（25 MHz基准时钟时为0.1 Hz）

5. 正弦波/三角波/方波输出

6. 2.3 V至5.5 V电源供电

7. 无需外部元件

8. 三线式SPI接口

9. 扩展温度范围： -40 ℃至+105 ℃

10.掉电选项

11. 10引脚MSOP封装

12. 通过汽车应用认证

使用建议

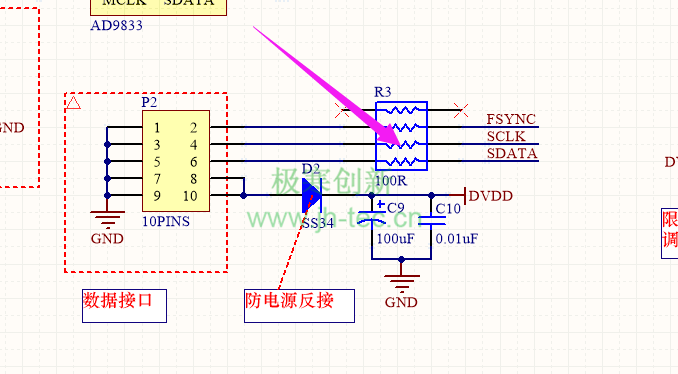

1、数据接口的限流电阻切记不要取阻值太大，否则通信会失败，建议最大100R

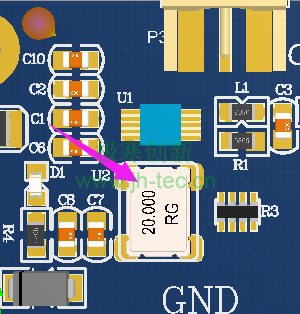

2、板载时钟芯片紧挨着芯片放置，使时钟线尽量的简短

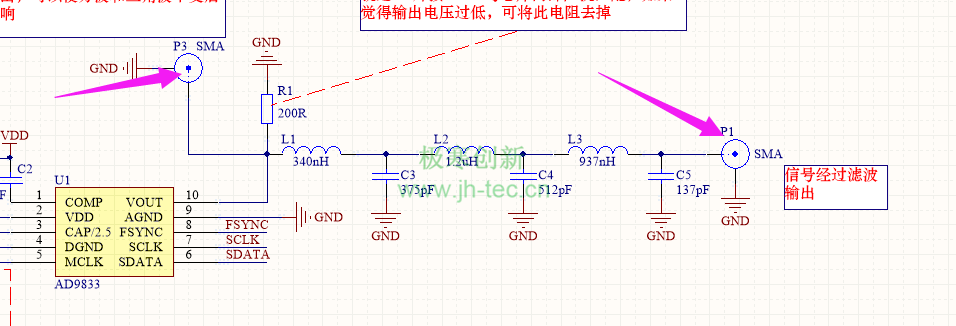

3、在输出方波和三角波的时候，后级滤波电路对波形会有影响，所以设计的时候可以单独在设计一个输出SMA接口用于三角波和方波，正弦波从滤波后输出。

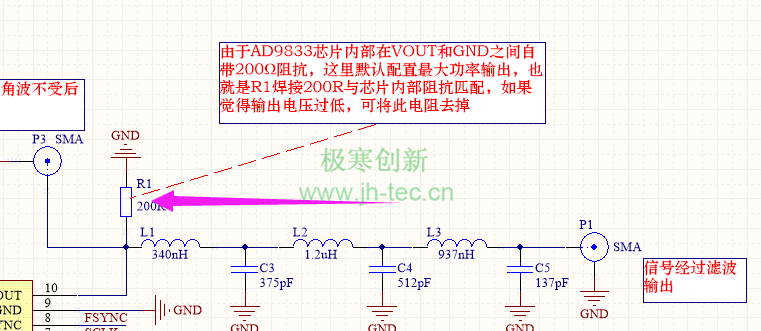

4、由于AD9833芯片内部在VOUT和GND之间自带200Ω阻抗，这里默认配置最大功率输出，也就是R1焊接200R与芯片内部阻抗匹配，如果觉得输出电压过低，可将此电阻去掉

源文件下载：

链接：https://pan.baidu.com/s/1ZplmCOtUR97GSnWoEdETlw

提取码：t43w
