AD9851/AD9850原理图PCB使用经验分享

Hello 大家好，今天给大家分享一篇下有关AD9851/AD9850完整DDS频率合成器相关的使用经验，希望对即将使用该芯片的朋友有所帮助。后面将不断更新其他一些芯片的使用经验~
首先是原理图：

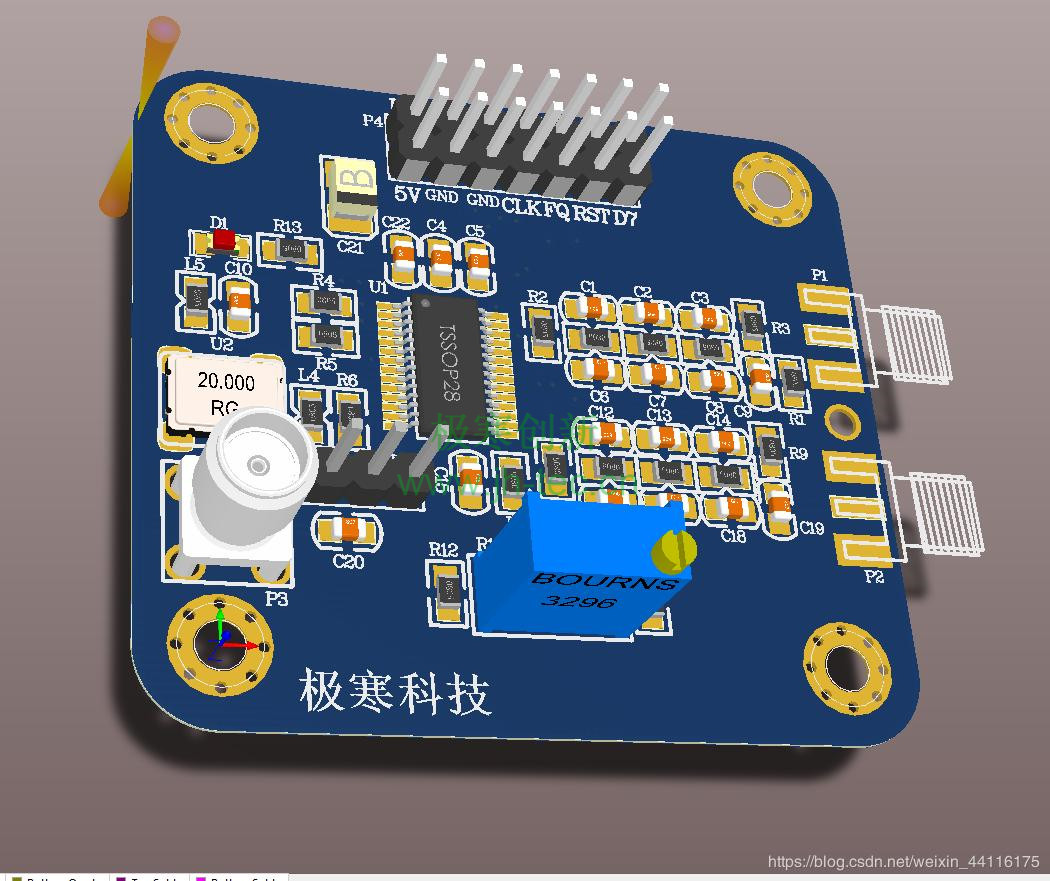

PCB：

芯片特点

• 180 MHz时钟速率，具有可选6x基准时钟乘法器
• 片内高性能10位DAC和具迟滞特性的高速比较器
• SFDR >43 dB (70 MHz AOUT)
• 32位频率调谐字
• 简化的控制接口：并行或串行异步加载格式
• 5位相位调制与偏移能力
• 比较器抖动：小于80 ps 峰峰值 (20 MHz)
• 2.7 V至5.25 V单电源供电
• 低功耗：555 mW (180 MHz)
• 省电功能：4 mW (2.7 V)
• 超小型28引脚SSOP封装

使用建议

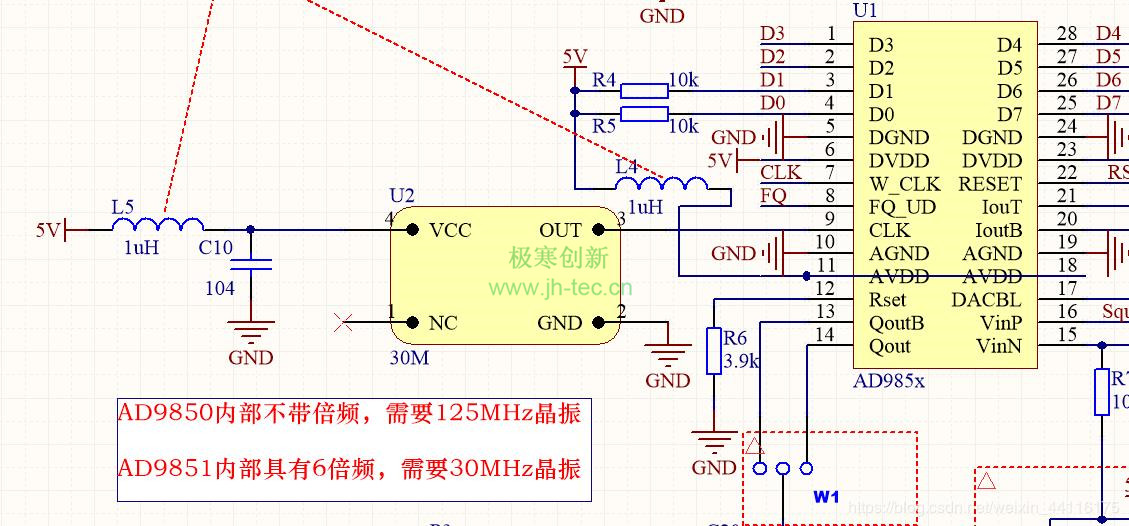

• AD9851和AD9850的管脚兼容，但是需要注意晶振部分的设计，AD9850内部不带倍频，需要125MHz晶振，AD9851内部具有6倍频，需要30MHz晶振。另外晶振供电部分可加一个LC滤波

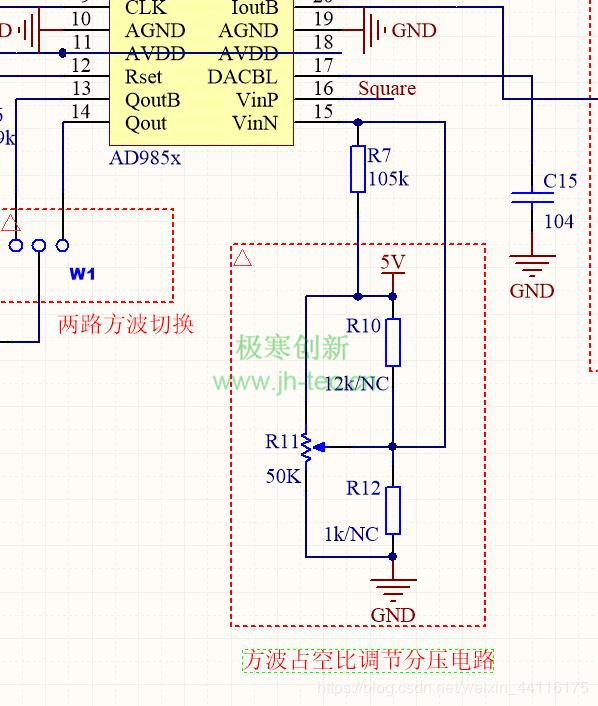

• 方波占空比调节分压电路如下，设计的时候可采用一个多线圈精密电阻，同时冗余两个固定电阻。

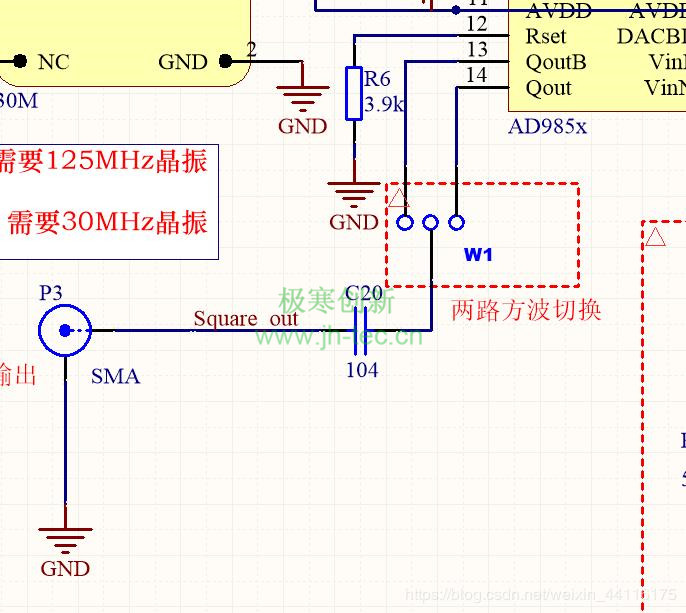

• 两路方波切换设计采用一个排针来选择

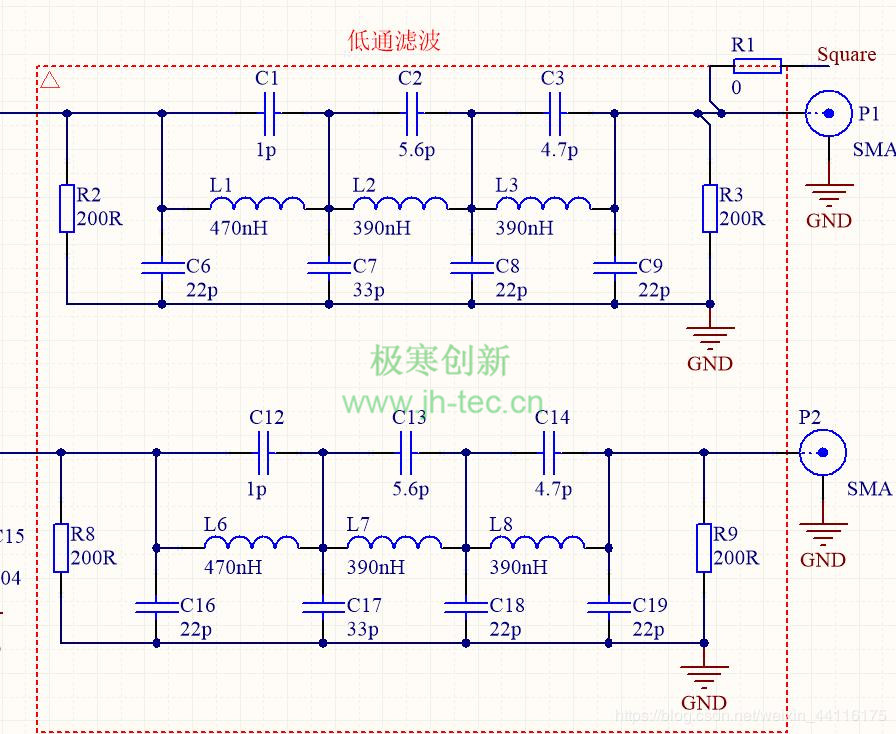

• 输出滤波电路部分可采用高Q值的贴片电感来提高滤波效果



源文件下载（仅供交流学习）：

链接：https://pan.baidu.com/s/1nO4ei9ABusmZC5u8UBaS3w
提取码：lmuu
