Hello 大家好,今天给大家分享一篇下有关AD8368模拟控制VGA相关的使用经验,希望对即将使用该芯片的朋友有所帮助。后面将不断更新其他一些芯片的使用经验~

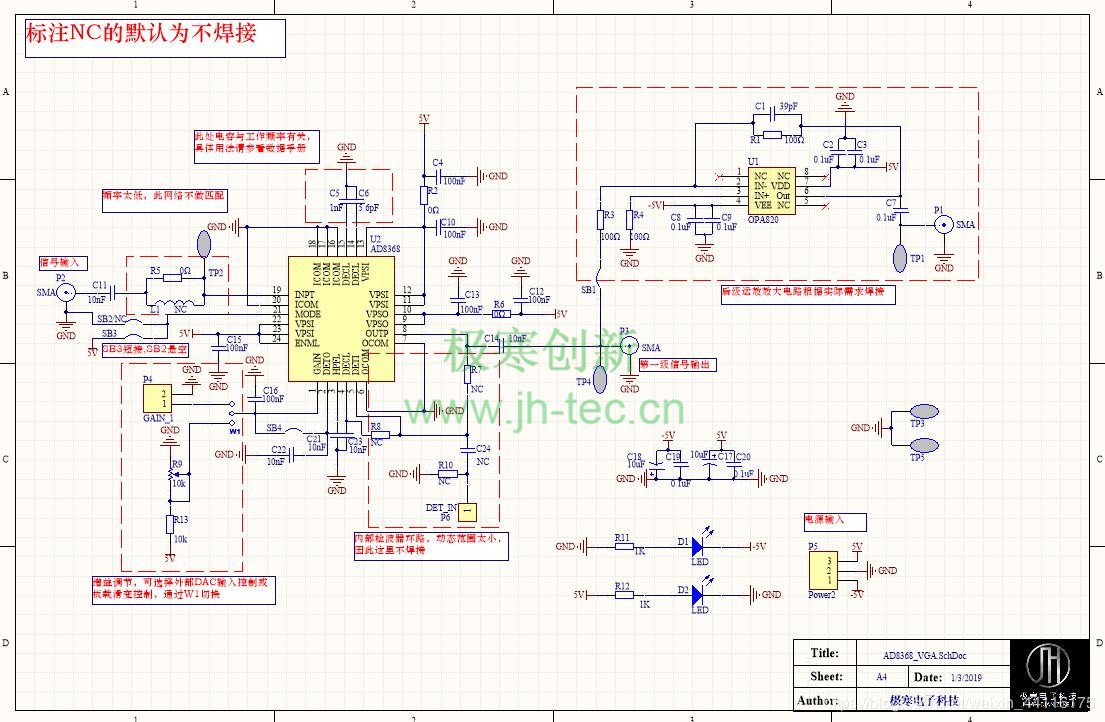

首先是原理图:

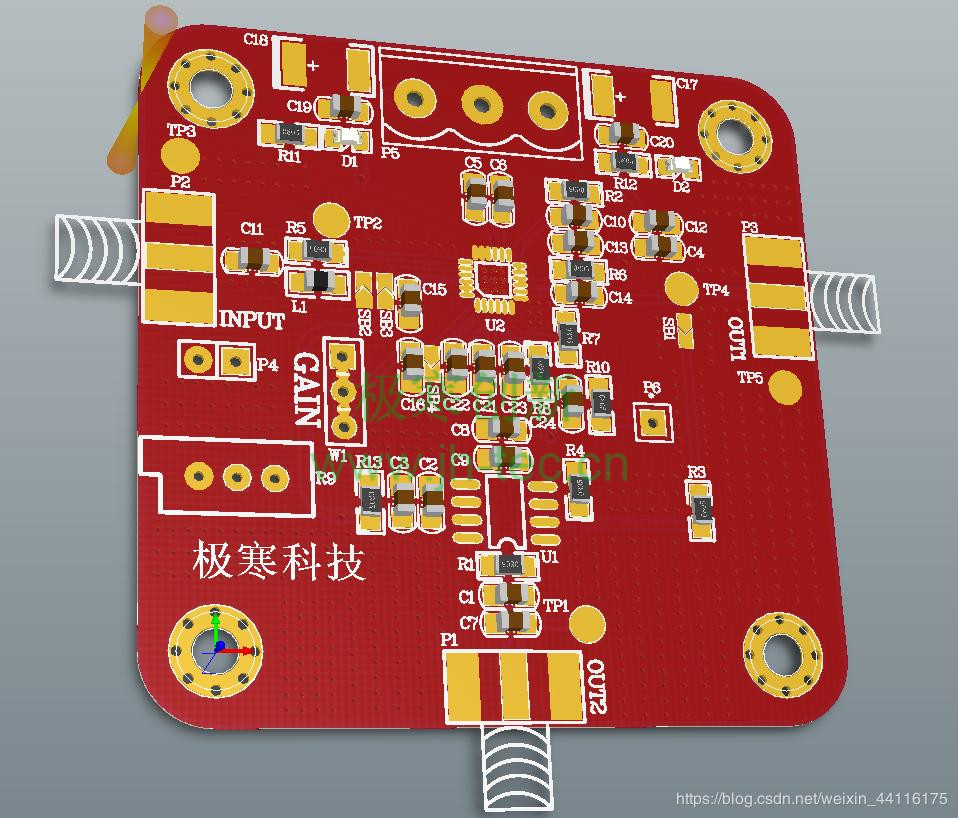

PCB:

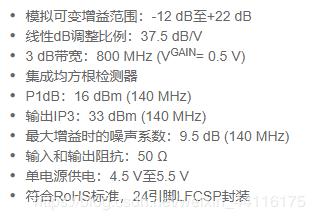

芯片特点
使用建议

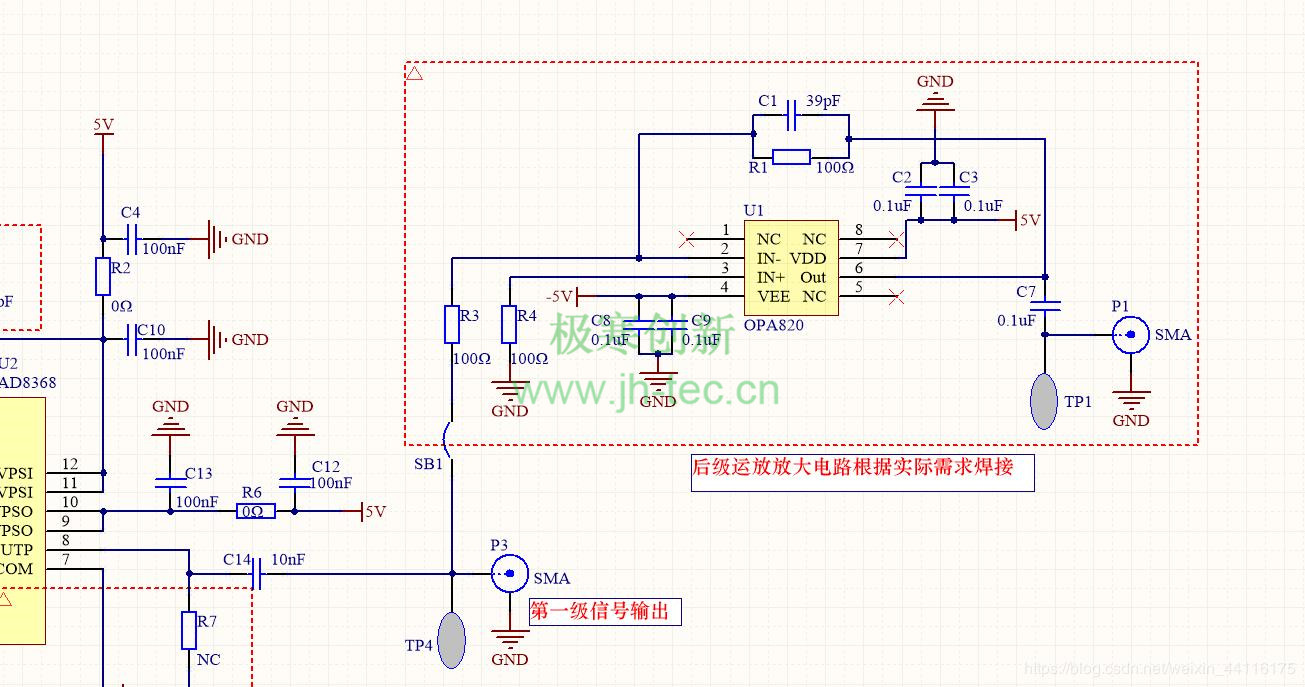

1.可选择设计后级运放

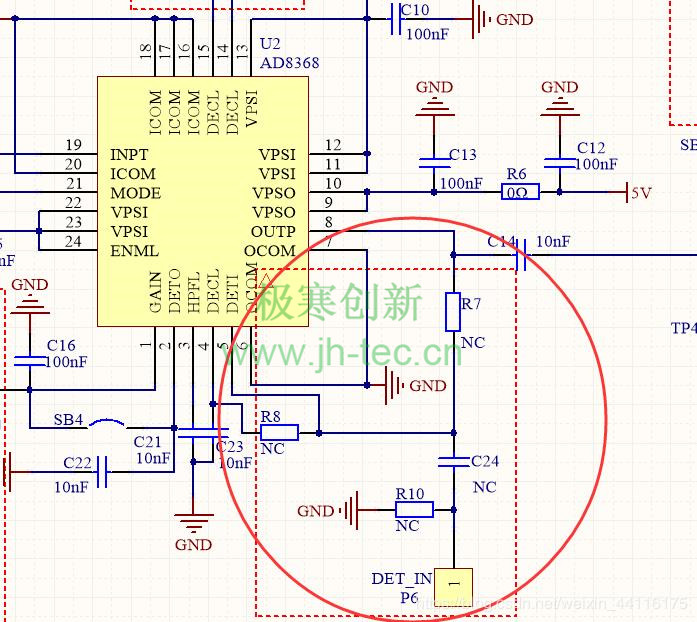

2.内部检波器环路,动态范围太小,因此这里不焊接

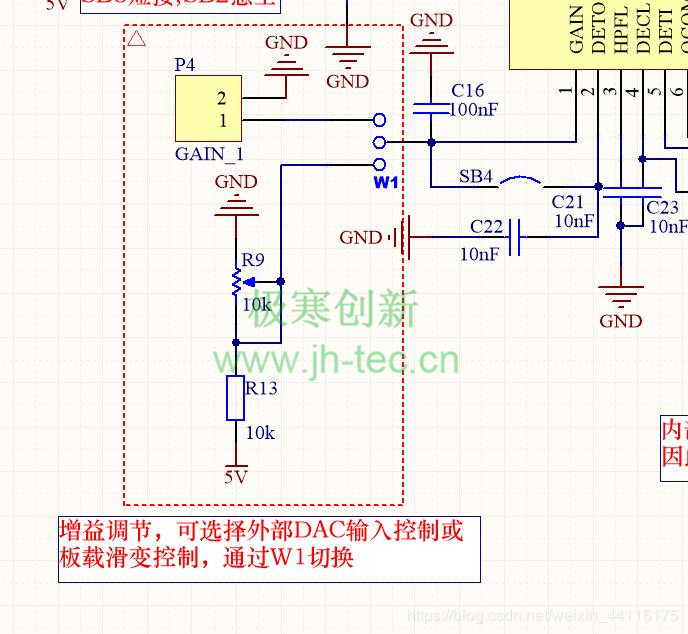

3.增益调节,可选择外部DAC输入控制或板载滑变控制,通过W1切换

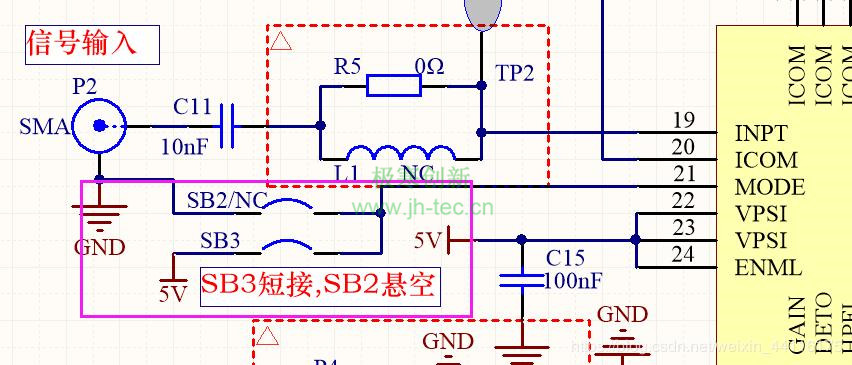

4,模式切换,建议使用跳线选择
源文件下载(仅供交流学习):
链接:https://pan.baidu.com/s/1tTUqQt7mVesYMY7u5mQvbw
提取码:rprt
