PE4302原理图/PCB电路设计使用经验

Hello 大家好，今天给大家分享一下关于PE4302设计经验，希望对即将采用该芯片的朋友有所帮助。

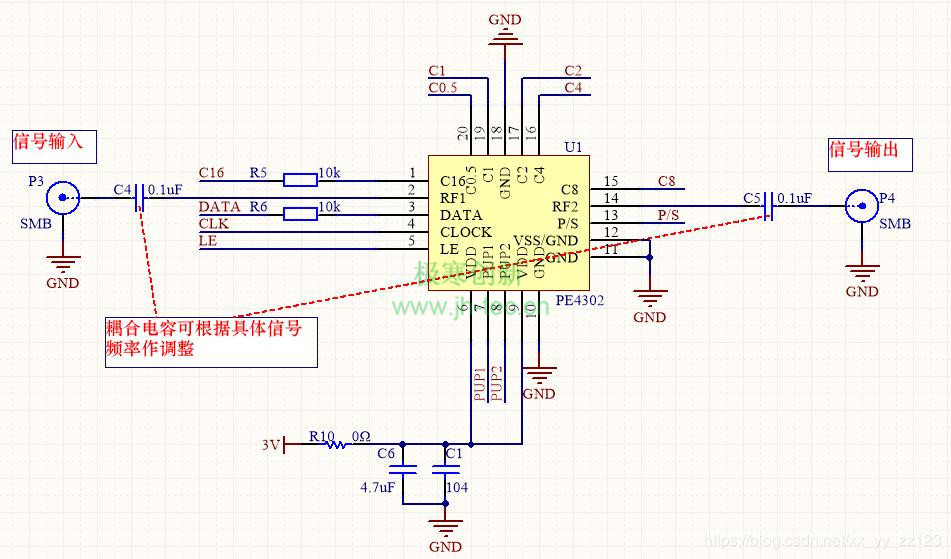

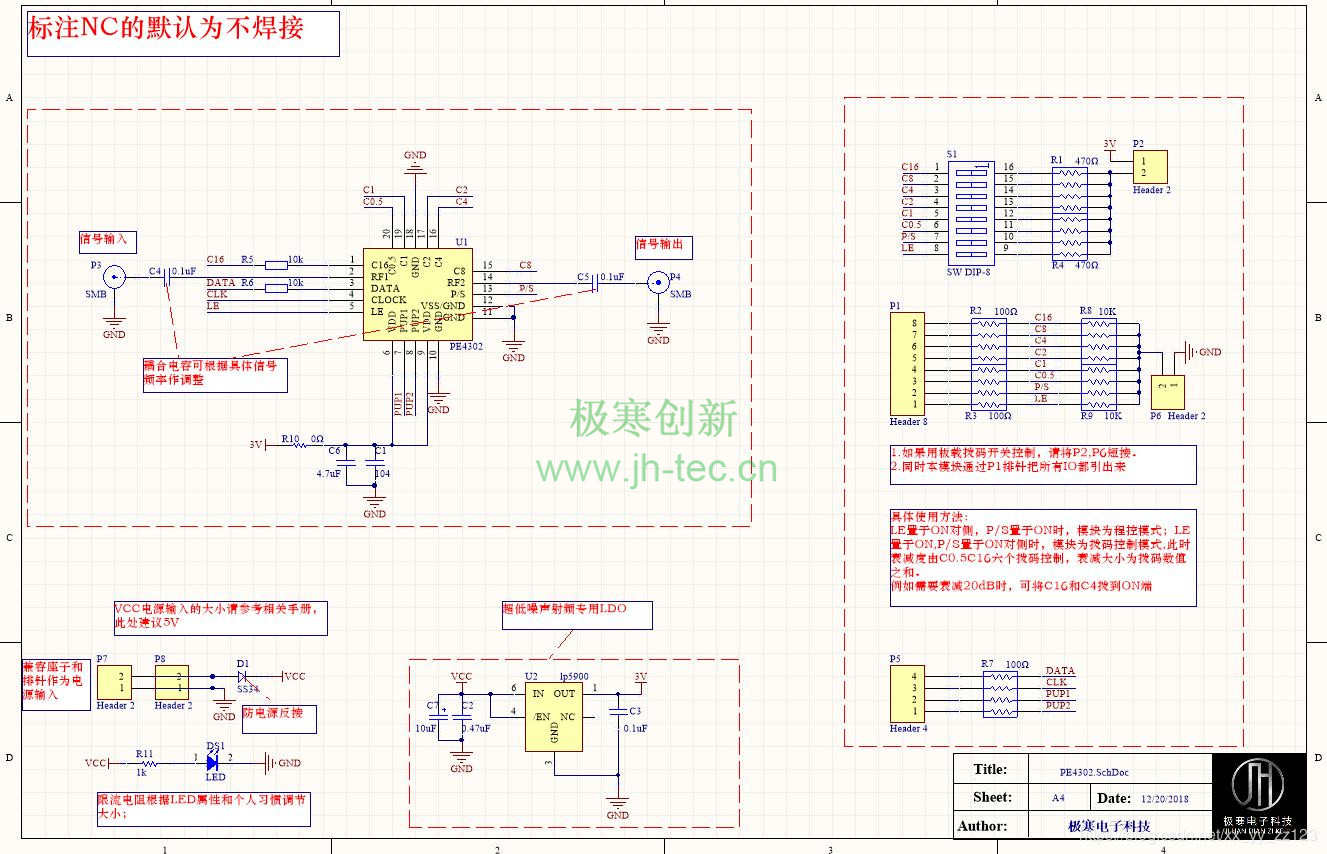

原理图

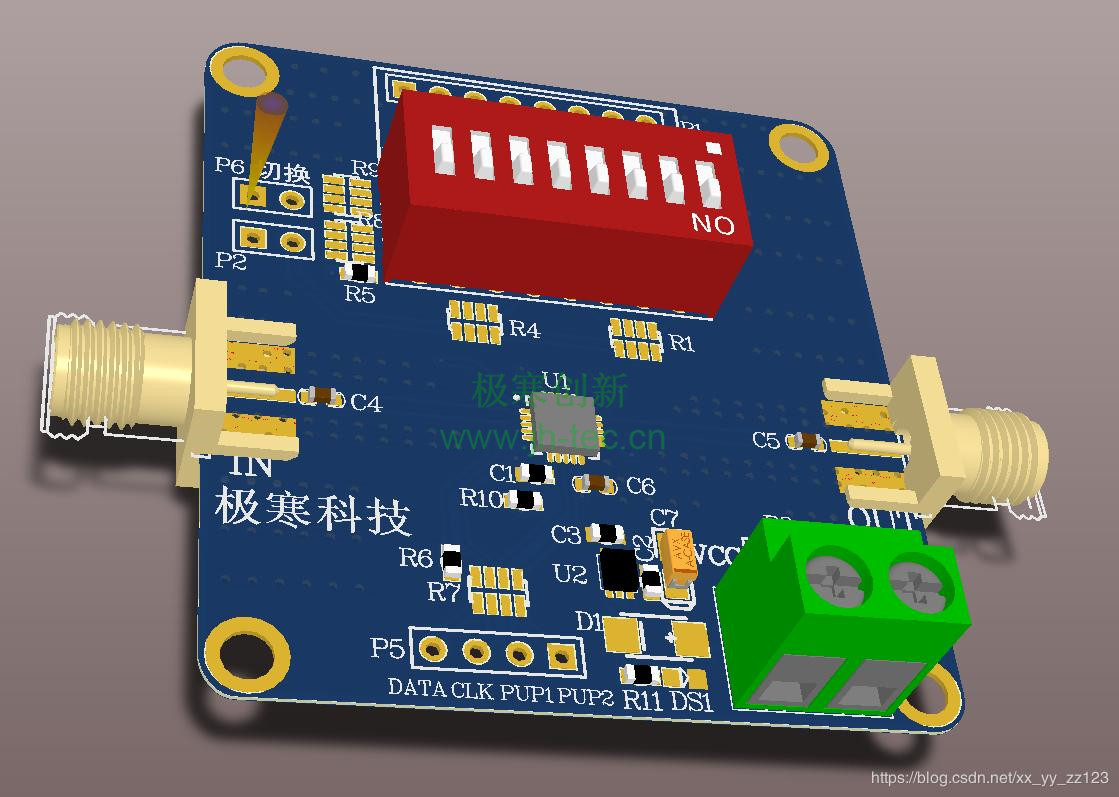

PCB 3D：

芯片特点

• 高线性度，6位数字射频步进衰减器；
• “DSA”以0.5 dB步至31.5 dB的衰减范围；
• 频率范围从DC–4000MHz实现衰减；
• 这50欧姆RF DSA提供并行和串行CMOS控制界面运行在一个单一的3伏电源，并且保持高衰减精度的频率和温度；
• 它也有一个独特的控制接口，允许用户选择在上电的初始衰减状态。

设计经验

• 耦合电容可根据具体信号频率作调整

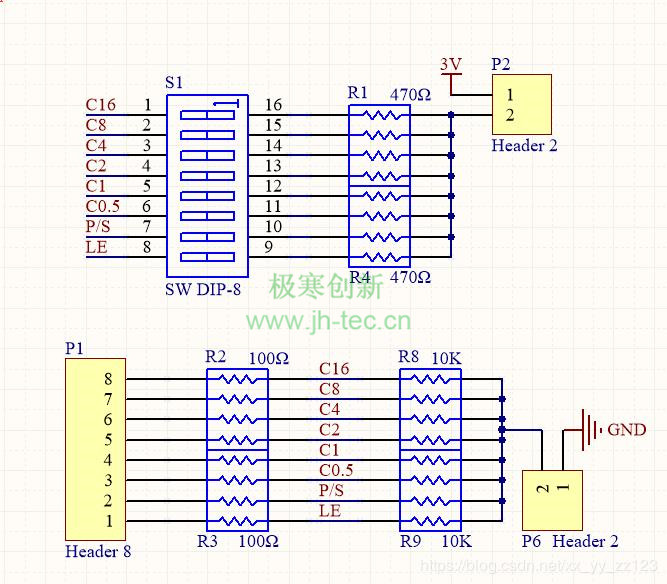

• 建议使用拨码开关来设置功能项，如下图所示：
  1.如果用板载拨码开关控制，请将P2,P6短接。
  2.同时本设计通过P1排针把所有IO都引出来
  具体使用方法：
  LE置于ON对侧，P/S置于ON时，模块为程控模式；LE置于ON,P/S置于ON对侧时，模块为拨码控制模式,此时衰减度由C0.5C16六个拨码控制，衰减大小为拨码数值之和。
  例如需要衰减20dB时，可将C16和C4拨到ON端

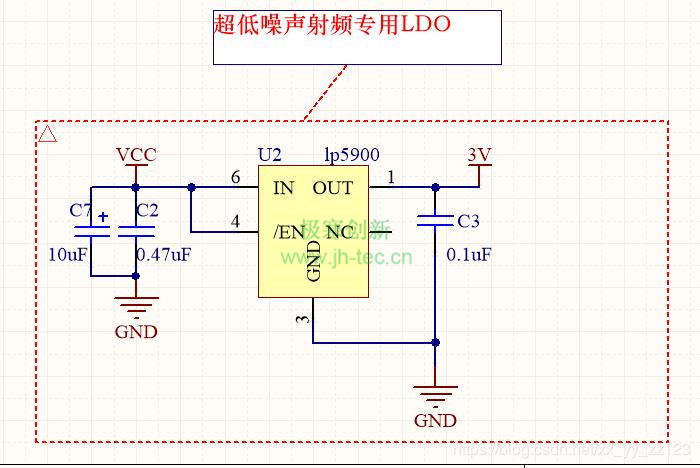

• 电源建议使用超低噪声的LDO，本人这里使用的是TI的超低噪声射频专用LDO，性价比比较高，使用性能也不错：
